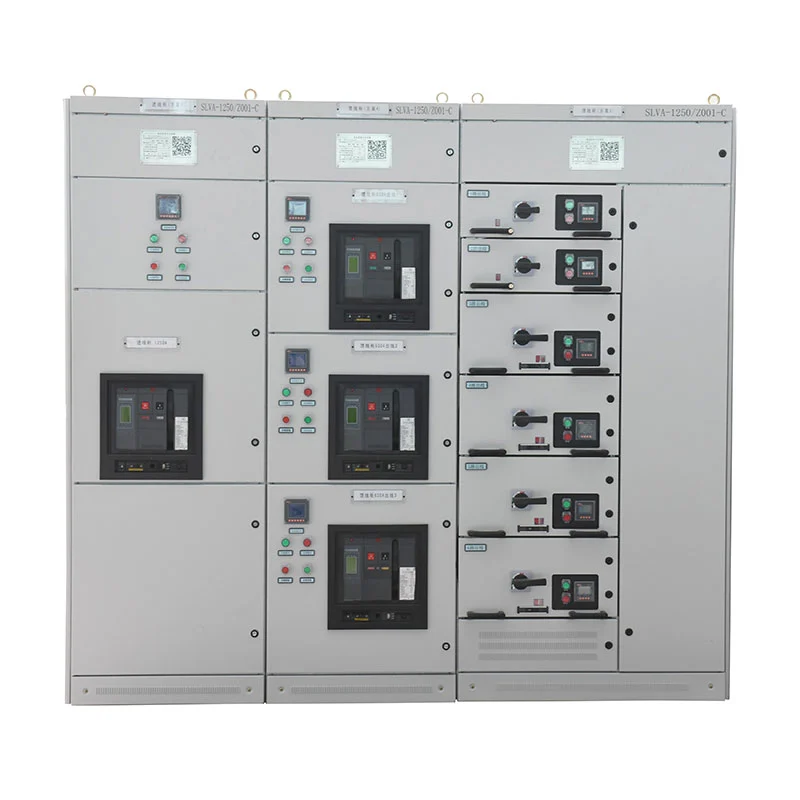

AC 50-60Hz प्रणालींसाठी 660V पर्यंत रेट केलेले कार्यरत व्होल्टेज, कमी व्होल्टेज ड्रॉवर प्रकार स्विचगियर कॅबिनेटसाठी डिझाइन केलेले पॉवर वितरण, मोटर नियंत्रण आणि पॉवर फॅक्टर भरपाईसाठी कॉन्फिगर केले जाऊ शकते. साठी योग्य आहे औद्योगिक संयंत्रे, वीज सुविधा, पेट्रोकेमिकल प्रकल्प, वाहतूक पायाभूत सुविधा, व्यावसायिक इमारती, आणि इतर कमी-व्होल्टेज विद्युत प्रणाली.
पारंपारिक निश्चित वितरण कॅबिनेटमध्ये, इलेक्ट्रिकल सर्किट्स एकूण कॅबिनेटवर तुलनेने अवलंबून असतात व्यवस्था जेव्हा एखाद्या सुविधेमध्ये अनेक स्वतंत्र भार असतात, तेव्हा हे सर्किट व्यवस्थापन आणि भविष्य घडवू शकते सुधारणा अधिक क्लिष्ट.
ड्रॉवर-प्रकारचे कॉन्फिगरेशन इलेक्ट्रिकल फंक्शन्सला वैयक्तिक युनिट्समध्ये विभाजित करते. प्रत्येक ड्रॉवर ए शी संबंधित असू शकतो विशिष्ट फीडर, मोटर किंवा इलेक्ट्रिकल भार, ज्यामुळे एकूण कॅबिनेट वास्तविकतेनुसार आयोजित केले जाऊ शकते वितरण रचना.
कारखाने आणि मोठ्या सुविधांसाठी, याचा अर्थ स्विचगियरला विद्युत भाराच्या आसपास नियोजित केले जाऊ शकते. फक्त भौतिक कॅबिनेट परिमाणांभोवती.
ड्रॉवरची रचना वेगळ्या फंक्शनल युनिट्सना वेगवेगळ्या सर्किट्स नियुक्त करण्याची परवानगी देते.
उदाहरणार्थ, उत्पादन सुविधेमध्ये कन्व्हेयर मोटर्स, पंप, पंखे, सहाय्यकांसाठी स्वतंत्र सर्किट असू शकतात. यंत्रसामग्री, प्रकाश आणि सामान्य वीज वितरण. या सर्किट्सची त्यांच्या व्यक्तीनुसार मांडणी करता येते विद्युत आवश्यकता.
ही रचना ऑपरेटरला प्रत्येक सर्किट आणि त्याच्या जोडलेल्या उपकरणांमधील संबंध ओळखण्यास मदत करते, जे आहे असंख्य आउटगोइंग फीडर असलेल्या मोठ्या इलेक्ट्रिकल रूममध्ये विशेषतः मौल्यवान.
प्रत्येक विद्युत भारासाठी समान उर्जा आवश्यक नसते. एक लहान सहाय्यक मोटर आणि उच्च-शक्ती उत्पादन मोटर भिन्न स्विचिंग आणि संरक्षण व्यवस्था आवश्यक असू शकतात.

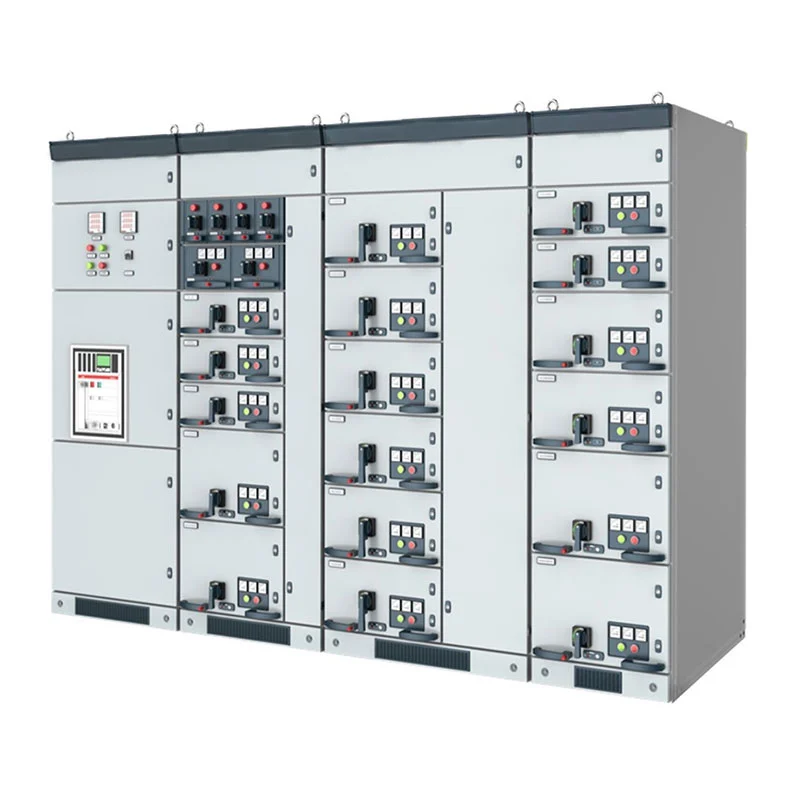

लो व्होल्टेज ड्रॉवर प्रकार स्विचगियर कॅबिनेट वेगवेगळ्या सर्किटसाठी मोठ्या आणि लहान ड्रॉर्स वापरू शकते आवश्यकता ड्रॉवर कॉन्फिगरेशन मोटर रेटिंग, फीडर क्षमता आणि संख्या नुसार निर्धारित केले जाऊ शकते प्रकल्पातील सर्किट्सचे.
हे विद्युत अभियंत्यांना कॅबिनेट लेआउट तयार करताना अधिक स्वातंत्र्य प्रदान करते.
औद्योगिक सुविधांसाठी, कमी-व्होल्टेज इलेक्ट्रिकलचे महत्त्वपूर्ण प्रमाण मोटर नियंत्रण असू शकते प्रणाली
MCC कॉन्फिगरेशन मोठ्या आणि लहान ड्रॉर्सचे बनलेले आहे, प्रत्येक सर्किटचे मुख्य स्विचिंग उपकरण वापरून उच्च-ब्रेकिंग-क्षमता मोल्डेड केस सर्किट ब्रेकर किंवा फ्यूजसह रोटरी लोड स्विच.
ही व्यवस्था सर्किट सर्व्हिंग पंप, कॉम्प्रेसर, पंखे, कन्व्हेयर, उत्पादन यंत्रे आणि इतर मोटर-चालित उपकरणे.
या मोटर सर्किट्सला समर्पित फंक्शनल युनिट्समध्ये विभक्त करणे देखील विद्युत संबंध सुलभ करण्यात मदत करते वैयक्तिक मोटर्स आणि त्यांच्या संबंधित फीडर दरम्यान.

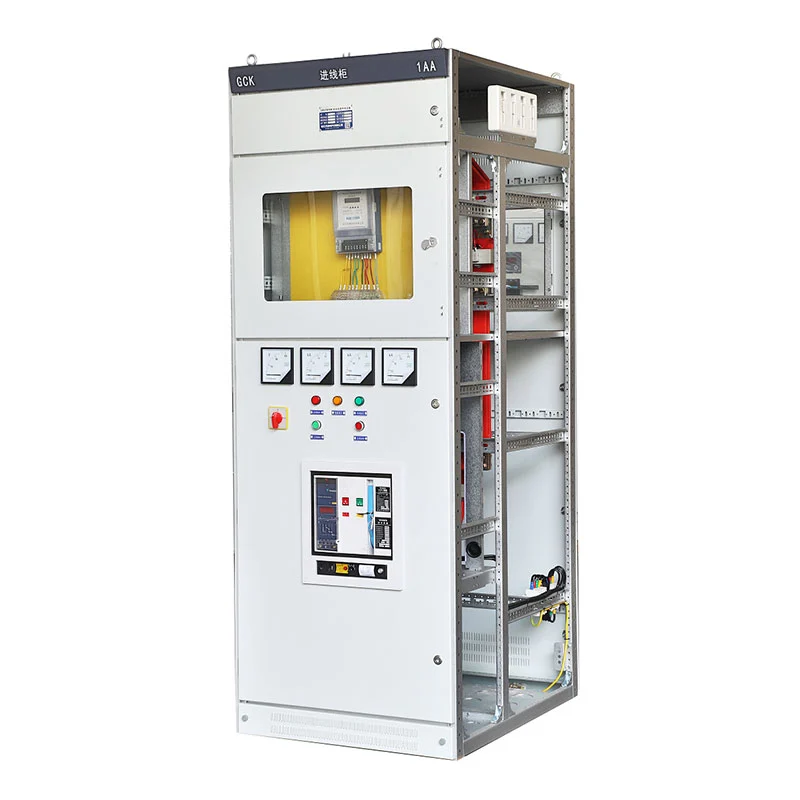

पॉवर डिस्ट्रिब्युशन सेंटर कॅबिनेटचा वापर केला जातो जेथे येणारी इलेक्ट्रिकल पॉवर अनेकांमध्ये विभाजित करणे आवश्यक आहे डाउनस्ट्रीम सर्किट्स.
पीसी कॉन्फिगरेशनमध्ये Emax, MT, 3WN, AH, आणि ME सिरीज सर्किट ब्रेकर्स सामावून घेता येतात, मंजूर केलेल्यांवर अवलंबून इलेक्ट्रिकल डिझाइन.
निवडीमध्ये रेट केलेले वर्तमान, शॉर्ट-सर्किट क्षमता, फीडर वैशिष्ट्ये, संरक्षण समन्वय, आणि जोडलेल्या उपकरणांच्या आवश्यकता.
मोटार-जड औद्योगिक प्रणाली लक्षणीय प्रतिक्रियात्मक उर्जा मागणी निर्माण करू शकतात. अशा स्थापनेसाठी, पॉवर फॅक्टर भरपाई कमी-व्होल्टेज इलेक्ट्रिकल डिझाइनचा भाग असू शकते.
भरपाई कॅबिनेट मॅन्युअल, स्वयंचलित किंवा रिमोट पॉवर फॅक्टर भरपाईसाठी कॉन्फिगर केले जाऊ शकते.
त्याचे कॉन्फिगरेशन ग्राहकाच्या लोड वैशिष्ट्यांनुसार आणि इलेक्ट्रिकल व्यवस्थापनानुसार निर्धारित केले जाऊ शकते प्रत्येक प्रकल्पासाठी समान भरपाई व्यवस्था वापरण्याऐवजी आवश्यकता.
उपकरणे वेगवेगळ्या लोड स्ट्रक्चर्ससह इलेक्ट्रिकल सिस्टीममध्ये रुपांतरित केली जाऊ शकतात.
अनेक उत्पादन रेषा असलेले कारखाने मोटर्स, सहायक उपकरणे आणि सामान्यांसाठी स्वतंत्र ड्रॉवर युनिट वापरू शकतात. पॉवर सर्किट्स.
पंप, कंप्रेसर, पंखे आणि इतर प्रक्रिया उपकरणे समर्पित मोटर नियंत्रण सर्किट्सद्वारे व्यवस्था केली जाऊ शकतात.
मोठ्या उत्पादन सुविधा एकाधिक उच्च-शक्ती उपकरणे आणि मोटरसाठी केंद्रीकृत कमी-व्होल्टेज वितरण वापरू शकतात फीडर
रेल्वे सुविधा, टर्मिनल आणि आधारभूत पायाभूत सुविधा उपकरणे वीज वितरणासाठी कॅबिनेट वापरू शकतात आणि सहाय्यक विद्युत प्रणाली.
व्यावसायिक आणि निवासी इमारती केंद्रीकृत वितरणामध्ये एकाधिक कमी-व्होल्टेज फीडर आयोजित करू शकतात प्रणाली
पॉवर प्लांट आणि ऊर्जा प्रकल्प त्यानुसार वितरण, मोटर नियंत्रण आणि नुकसान भरपाई कार्ये कॉन्फिगर करू शकतात त्यांचे सहायक विद्युत भार.
| आयटम | तपशील |
| उत्पादन प्रकार | लो-व्होल्टेज ड्रॉवर प्रकार स्विचगियर |
| रेट केलेले कार्यरत व्होल्टेज | ≤660V |
| रेट केलेली वारंवारता | 50Hz / 60Hz |
| मुख्य कार्ये | वीज वितरण / मोटर नियंत्रण / पॉवर फॅक्टर नुकसान भरपाई |
| पीसी कॉन्फिगरेशन | Emax/MT/3WN/AH/ME मालिका सर्किट ब्रेकर्स |
| MCC कॉन्फिगरेशन | मोठे आणि लहान ड्रॉर्स |
| MCC मुख्य स्विचिंग | फ्यूजसह उच्च-ब्रेकिंग एमसीसीबी / रोटरी लोड स्विच |
| भरपाई | मॅन्युअल / स्वयंचलित / रिमोट |
| मानक उंची | ≤2000m |
| सभोवतालचे तापमान | -5°C ते +40°C |
| 24-तास सरासरी तापमान | ≤+35°C |
| वाहतूक आणि स्टोरेज | -25°C ते +55°C |
| अल्पकालीन तापमान | ≤24 तासांसाठी +70°C पर्यंत |
| लागू वारंवारता | AC 50–60Hz |
मानक ऑपरेटिंग वातावरणात सभोवतालचे तापमान -5°C आणि +40°C दरम्यान असावे, सरासरी 24 तासांपेक्षा जास्त तापमान +35°C पेक्षा जास्त नाही.
+40°C च्या कमाल सभोवतालच्या तापमानात, सापेक्ष आर्द्रता 50% पेक्षा जास्त नसावी. उच्च आर्द्रता स्वीकार्य असू शकते कमी तापमानात, जसे की +20 °C वर 90% पर्यंत. तापमानातील फरकांचा विचार केला पाहिजे कारण संक्षेपण उद्भवू शकते.
मानक उंची ≤2000m आहे.
वाहतूक आणि स्टोरेज दरम्यान, उपकरणे -25°C ते +55°C पर्यंत तापमानाचा सामना करू शकतात, अल्पकालीन 24 तासांपेक्षा जास्त नसलेल्या कालावधीसाठी +70°C पर्यंत एक्सपोजर.
ऑफशोअर ऑइल ड्रिलिंग प्लॅटफॉर्म आणि अणुऊर्जा प्रकल्पांसह विशेष अनुप्रयोगांसाठी स्वतंत्र तांत्रिक आवश्यक आहे निर्माता आणि अंतिम वापरकर्ता यांच्यातील मूल्यांकन आणि करार.
कॅस-स्पेस रॉकेट लाँच प्रकल्प हा Usune इलेक्ट्रिकल उपकरणांसाठी एक अभियांत्रिकी संदर्भ आहे.
रॉकेट लॉन्च इन्फ्रास्ट्रक्चरमध्ये उपकरणे प्रणाली, सहाय्यकांसह विविध सहाय्यक विद्युत भार असतात सुविधा, आणि पायाभूत सेवा. अशा सुविधांना स्पष्ट सर्किट संघटना आणि विश्वासार्ह आवश्यक आहे विविध परिचालन क्षेत्रांना समर्थन देण्यासाठी विद्युत वितरण.
प्रकल्पाच्या विद्युत प्रणालीचा भाग म्हणून Usun उपकरणे लागू केली गेली, ज्यामुळे पुरवठ्याचा व्यावहारिक अनुभव प्राप्त झाला विशेष पायाभूत सुविधांसाठी स्विचगियर.
प्रकल्प कॅबिनेट कॉन्फिगरेशनला वास्तविक इलेक्ट्रिकल आर्किटेक्चरशी जुळवून घेण्याचे महत्त्व देखील दर्शवितो. एकसमान व्यवस्थेवर अवलंबून न राहता सुविधेचा.
Usune चे उत्पादन आणि व्यवस्थापन प्रणाली ISO 9001, ISO 14001 आणि ISO 45001 द्वारे समर्थित आहे.
जीबी 7251.1, जेबी/टी 9961 आणि लो-व्होल्टेज स्विचगियर आणि कंट्रोलगियर असेंब्लीसाठी संबंधित आंतरराष्ट्रीय आवश्यकता.
शिपमेंट करण्यापूर्वी, तयार कॅबिनेटची फॅक्टरी तपासणी आणि नियमित चाचणी केली जाते. संबंधित चाचणी अहवाल आणि प्रकल्पाच्या गरजेनुसार तांत्रिक दस्तऐवज पुरवले जाऊ शकतात.
प्रोक्योरमेंट टीम्ससाठी, सर्वात महत्वाची पायरी म्हणजे उत्पादन करण्यापूर्वी इलेक्ट्रिकल कॉन्फिगरेशनची पुष्टी करणे.
कमी व्होल्टेज ड्रॉवर प्रकार स्विचगियर कॅबिनेट केवळ वास्तविक लोड सूचीनुसार निवडले पाहिजे. कॅबिनेटचे रेट केलेले व्होल्टेज.
Usune पुष्टी करण्याची शिफारस करतो:
| ग्राहक माहिती | व्हय इट मॅटर |
| सिस्टम व्होल्टेज | मूलभूत इलेक्ट्रिकल डिझाइन निश्चित करते |
| इनकमिंग करंट | येणारी क्षमता निश्चित करते |
| फीडरची संख्या | ड्रॉवरचे प्रमाण निश्चित करते |
| मोटर प्रमाण | MCC आवश्यकता निर्धारित करते |
| मोटर रेटिंग | ड्रॉवर आणि स्विचिंग निवड निर्धारित करते |
| शॉर्ट-सर्किट पातळी | संरक्षण आवश्यकता निर्धारित करते |
| भरपाईची आवश्यकता | भरपाईची क्षमता निश्चित करते |
| प्रतिष्ठापन वातावरण | ऑपरेटिंग शर्तींची पुष्टी करते |
| सिंगल-लाइन डायग्राम | अंतिम कॅबिनेट कॉन्फिगरेशनचे समर्थन करते |
अवतरण स्टेज दरम्यान हे तपशील प्रदान केल्याने Usune एक कॉन्फिगरेशन तयार करू शकते जे अधिक चांगल्या प्रकारे जुळते ग्राहकाची वास्तविक विद्युत प्रणाली.
| एन ओ. | वस्तू | युनिट | लोड ब्रेक स्विच युनिट | संयोजन युनिट | सर्किट ब्रेकर युनिट | |
| 1 | रेट केलेले व्होल्टेज | kV | 12/24 | 12/24 | 12/24 | |
| 2 | रेट केलेली वारंवारता | Hz | 50 | 50 | 50 | |
| 3 | रेट केलेले वर्तमान | A | 630 | 125 (फ्यूज करंटवर अवलंबून) | 630 | |
| 4 | रेटेड इन्सुलेशन पातळी | 1 मिनिट वारंवारता दबाव सहन करते | kV | ४२/६५ | ४२/६५ | ४२/६५ |
| ४८/७९ | ४८/७९ | ४८/७९ | ||||
| 2/2 | 2/2 | 2/2 | ||||
| लाइटिंग आवेग व्होल्टेजचा प्रतिकार केला | 75/125 | 75/125 | 75/125 | |||
| ८५/१४५ | ८५/१४५ | ८५/१४५ | ||||
| 5 | रेट केलेले शॉर्ट सर्किट वर्तमान सहन करते | kA/s | २५/४ | —— | २५/४ | |
| 6 | रेट केलेले शिखर वर्तमान सहन करते | kA | 63 | —— | 63 | |
| 7 | रेट केलेले शॉर्ट सर्किट करंट बनवते | kA | 63 | एचव्ही फ्यूजद्वारे मर्यादित | 63 | |
| 8 | रेट केलेले शॉर्ट सर्किट ब्रेकिंग करंट | kA | —— | एचव्ही फ्यूजद्वारे मर्यादित | २५/२५ | |
| 9 | रेटेड ट्रान्समिशन वर्तमान | A | —— | १७००/१४०० | —— | |
| 10 | रेट केलेले सक्रिय लोड ब्रेकिंग करंट | A | 630 | —— | —— | |
| 11 | रेट केलेले बंद-लूप ब्रेकिंग करंट | A | 630 | —— | 630 | |
| 12 | यांत्रिक जीवन | लोड ब्रेक स्विच/सीबी | वेळा | 10000 | 10000 | 20000 |
| अलगाव/ग्राउंड स्विच | 5000 | 5000 | 5000 | |||
| 13 | सर्किट प्रतिकार | μΩ | ≤१५० | —— | ≤१५० | |
| 14 | रेटेड चार्जिंग प्रेशर (20℃ गेज दाब) | एमपीए | 0.04 | 0.04 | 0.04 | |
| 15 | गॅस वार्षिक सापेक्ष गळती दर | % | 0.05 | 0.05 | 0.05 | |
| 16 | आयपी संरक्षण पदवी | कॅबिनेट | IP4X | IP4X | IP4X | |
| गॅस टाकी | IP67 | IP67 | IP67 | |||

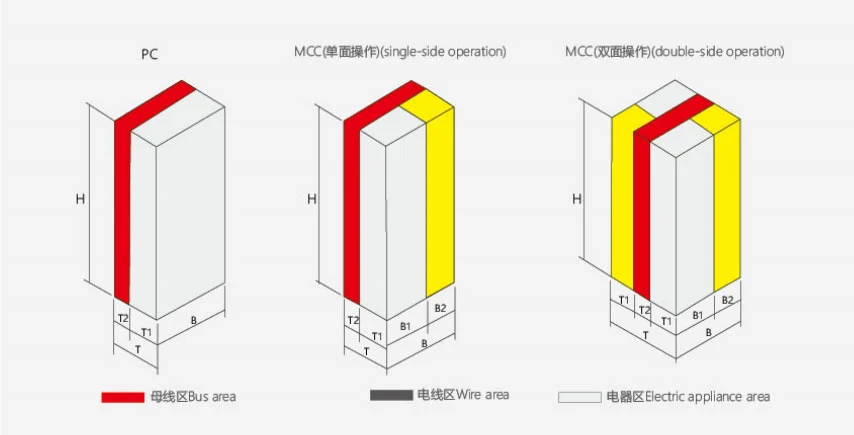

| उंची | रुंदी | खोली | नोंद | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | सिंगल-साइड ऑपरेशन |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | दुहेरी बाजूचे ऑपरेशन |
कॅबिनेट प्रमाणित कॅबिनेट संरचना आणि कार्यात्मक घटक वापरून कारखान्यात एकत्र केले जाते.
उत्पादन प्रक्रियेमध्ये घटक तपासणी, स्ट्रक्चरल असेंब्ली, ड्रॉवर इंस्टॉलेशन, इलेक्ट्रिकल वायरिंग, कार्यात्मक-युनिट तपासणी, आणि नियमित चाचणी.
ही फॅक्टरी-आधारित असेंब्ली प्रक्रिया मंजूर केलेल्या विरुद्ध अंतिम कॅबिनेट कॉन्फिगरेशन तपासण्याची परवानगी देते शिपमेंटपूर्वी तांत्रिक आवश्यकता.
उपकरणे 660V आणि त्याहून कमी रेट केलेल्या वर्किंग व्होल्टेजसह एसी सिस्टमसाठी डिझाइन केलेली आहेत.
ड्रॉवरची व्यवस्था वैयक्तिक इलेक्ट्रिकल सर्किट्स स्वतंत्र कार्यात्मक युनिट्स म्हणून आयोजित करण्याची परवानगी देते, जे करू शकते मोठ्या वितरण प्रणाली व्यवस्थापित आणि कॉन्फिगर करणे सोपे करा.
होय. MCC कॉन्फिगरेशन मोटर क्षमता आणि सर्किट आवश्यकतांनुसार मोठे आणि लहान दोन्ही ड्रॉर्स वापरू शकते.
पीसी कॉन्फिगरेशन मंजूर प्रकल्पानुसार Emax, MT, 3WN, AH, आणि ME मालिका सर्किट ब्रेकर वापरू शकते डिझाइन
होय. MCC विभाग विशेषत: एकाधिक मोटर सर्किट्ससाठी डिझाइन केलेले आहे आणि भिन्न ड्रॉवरसह कॉन्फिगर केले जाऊ शकते आकार
होय. मॅन्युअल, स्वयंचलित आणि रिमोट भरपाई कार्ये प्रकल्प आवश्यकतांनुसार कॉन्फिगर केली जाऊ शकतात.
Usune ISO 9001, ISO 14001 आणि ISO 45001 व्यवस्थापन प्रणाली अंतर्गत कार्य करते. त्यानुसार उत्पादने तयार केली जातात लागू IEC आणि GB मानक, लागू कॉन्फिगरेशनसाठी उपलब्ध CE प्रमाणपत्रासह.
होय. ड्रॉवरचे प्रमाण, सर्किट व्यवस्था, ब्रेकर निवड, एमसीसी कॉन्फिगरेशन आणि नुकसान भरपाई कार्ये असू शकतात ग्राहकाच्या विद्युत गरजांनुसार निर्धारित.
सर्वात उपयुक्त माहितीमध्ये सिस्टम व्होल्टेज, इनकमिंग करंट, फीडरची संख्या, मोटरचे प्रमाण आणि रेटिंग समाविष्ट आहे, शॉर्ट-सर्किट पातळी, भरपाई आवश्यकता, स्थापना वातावरण आणि इलेक्ट्रिकल सिंगल-लाइन आकृती.
Usune विद्युत प्रणालींसाठी कमी-व्होल्टेज स्विचगियर प्रदान करते जेथे एकाधिक पॉवर सर्किट आयोजित करणे आवश्यक आहे केंद्रीकृत कॅबिनेटमध्ये.
कमी व्होल्टेज ड्रॉवर प्रकार स्विचगियर कॅबिनेट मिळवणाऱ्या ग्राहकांसाठी, Usune विद्युत भाराचे मूल्यांकन करू शकते रचना, योग्य ड्रॉवर कॉन्फिगरेशन निवडा, समन्वय घटक निवड, संपूर्ण कारखाना असेंब्ली आणि चाचणी, आणि प्रकल्प वितरणासाठी तांत्रिक दस्तऐवज प्रदान करा.
