विहंगावलोकन

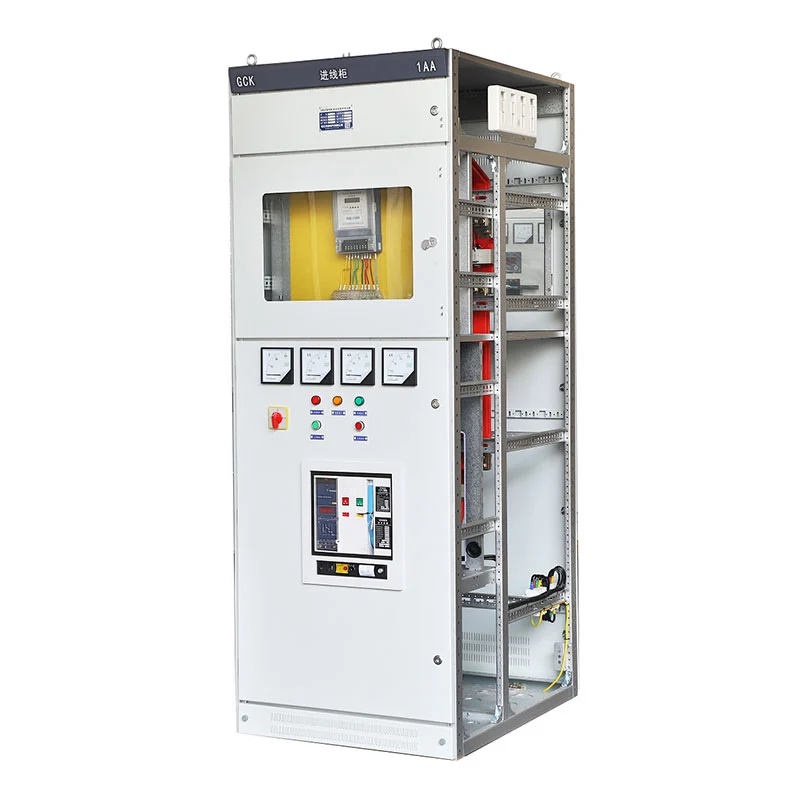

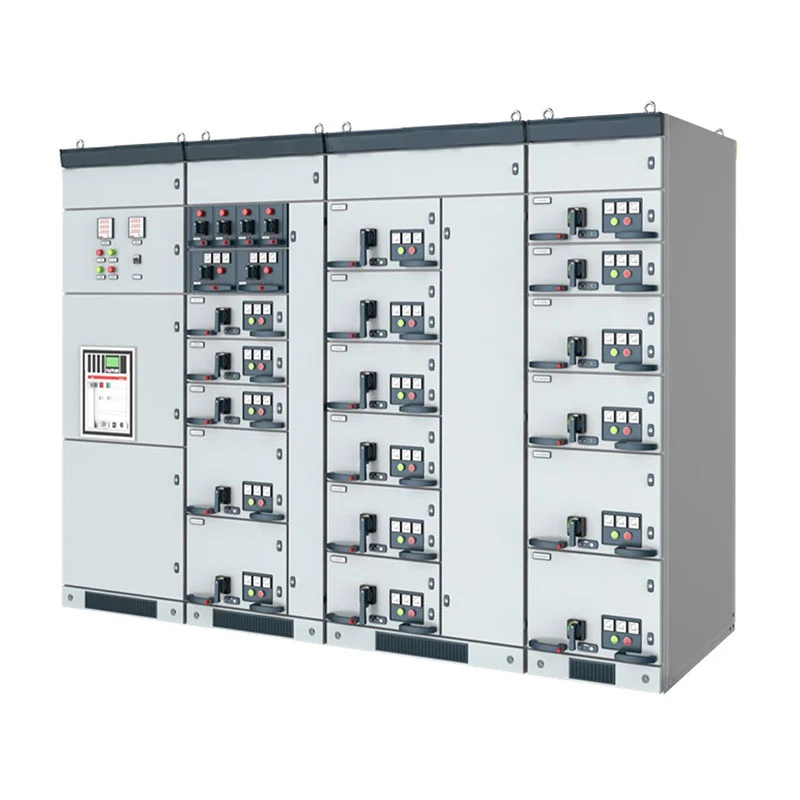

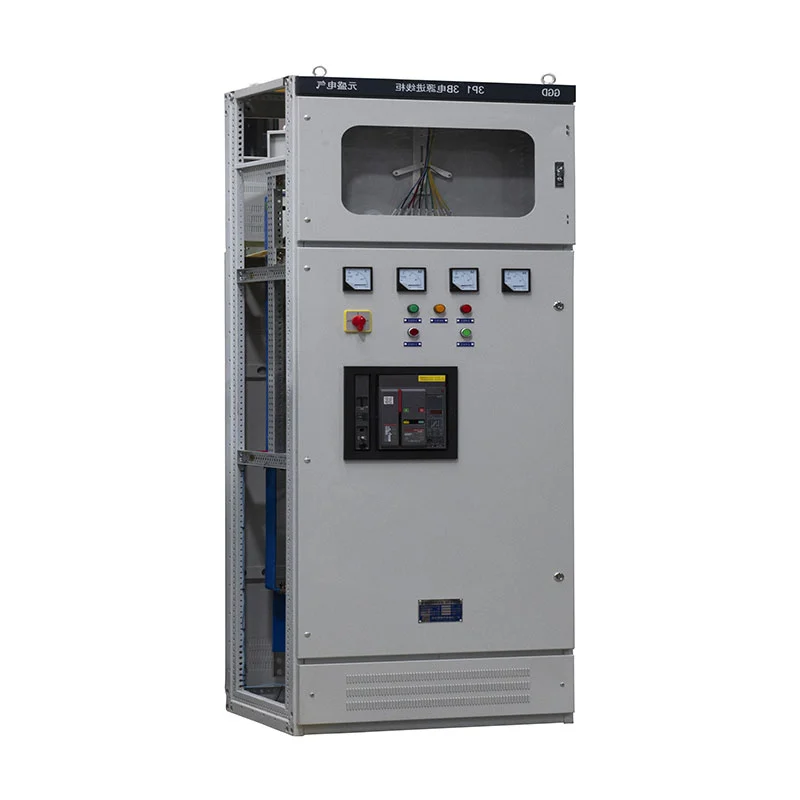

Zhejiang Usune Electric Co., Ltd. ने विकसित केलेले, आमचे लो व्होल्टेज विथड्रॉवेबल डिस्ट्रिब्युशन स्विचबोर्ड AC 50Hz प्रणालींना 400V पर्यंत रेट केलेले वर्किंग व्होल्टेज आणि 3150A पर्यंत रेट केलेले विद्युत् प्रवाह प्रदान करते. कॉपर बसबार वितरण, कॉन्फिगर करण्यायोग्य सर्किट ब्रेकर्स, संघटित दुय्यम वायरिंग आणि समर्पित केबल स्पेस अशा डिझाइनमध्ये एकत्र येतात जे वेगवेगळ्या प्रोजेक्ट लेआउटला समर्थन देतात. Usune येथे, आम्ही पॉवर प्लांट्स, सबस्टेशन्स, कारखाने, खाण सुविधा, व्यावसायिक इमारती आणि चीन आणि परदेशातील बाजारपेठेतील इतर वीज वितरण प्रकल्पांसाठी लो व्होल्टेज स्विचगियर सोल्यूशन्स तयार करतो आणि पुरवतो.
लवचिक फीडर व्यवस्था
भिन्न विद्युत भार भिन्न फीडर व्यवस्थेसाठी कॉल करत असल्यामुळे, कॅबिनेट वीज वितरण आकृतीनुसार कॉन्फिगर केले जाऊ शकते—इनकमिंग सर्किट्स, आउटगोइंग सर्किट्स, मोटर फीडर्स आणि रिऍक्टिव्ह पॉवर कॉम्पेन्सेशन सर्किट्सची व्यवस्था समान कमी-व्होल्टेज वितरण प्रणालीमध्ये केली जाऊ शकते.
घटक निवड
जेथे मोठ्या वितरण आवश्यकता लागू होतात, तेथे Emax, MT, 3WN, AH आणि ME सिरीज सारखे युनिव्हर्सल सर्किट ब्रेकर्स प्रोजेक्ट डिझाइननुसार निवडले जाऊ शकतात. मोल्डेड केस सर्किट ब्रेकर्स, लोड स्विचेस आणि इतर इलेक्ट्रिकल घटक देखील आवश्यक वर्तमान रेटिंग आणि संरक्षण योजनेच्या आधारावर समाविष्ट केले जाऊ शकतात.
अनुकूलन करण्यायोग्य कॉन्फिगरेशन
या कॉन्फिगरेशन पध्दतीद्वारे, आमचे लो व्होल्टेज स्विचगियर एका स्थिर विद्युत व्यवस्थेवर अवलंबून न राहता वेगवेगळ्या वीज वितरण आर्किटेक्चरशी जुळवून घेण्यास सक्षम आहे.
बसबार प्रणाली
इलेक्ट्रोलाइटिक तांबे मुख्य आणि शाखा दोन्ही बसबार बनवतात, येणारे आणि जाणारे सर्किट्स दरम्यान एक स्थिर प्रवाह-वाहक मार्ग तयार करतात. ज्वाला-प्रतिरोधक इन्सुलेशन आणि उष्णता-संकुचित करण्यायोग्य आस्तीन संबंधित बसबार विभागांवर लागू केले जातात, फेज ओळख स्पष्ट ठेवून इन्सुलेशन संरक्षण सुधारते.
बसबार व्यवस्था इलेक्ट्रिकल ड्रॉइंग आणि रेट केलेल्या वर्तमान आवश्यकतांचे पालन करते. जेथे प्रकल्पाच्या आराखड्यासाठी आवश्यक आहे, तेथे बस ब्रिज आणि मुख्य सर्किट ब्रेकर दरम्यान येणाऱ्या कनेक्शनवर लवचिक बसबार कनेक्शन प्रदान केले जाऊ शकतात.
खरेदी संघांसाठी, हे कॉन्फिगरेशन अपस्ट्रीम ट्रान्सफॉर्मर, बस ब्रिज आणि डाउनस्ट्रीम फीडर सिस्टमसह आमच्या लो व्होल्टेज स्विचगियरशी जुळणे सोपे करते.
कोल्ड-रोल्ड स्टील प्लेट्सचा वापर कॅबिनेट फ्रेम आणि अंतर्गत विभाजनांसाठी केला जातो, ज्याची मानक प्लेट जाडी 2 मिमी पेक्षा कमी नाही - सामान्य ऑपरेशन, तपासणी आणि देखभाल करण्यासाठी पुरेशी यांत्रिक शक्ती प्रदान करते.
कॅबिनेट संरचनेतील समर्पित क्षेत्रांमध्ये विद्युत घटक, केबल कनेक्शन आणि दुय्यम नियंत्रण वायरिंग सामावून घेतले जाते. दरवाजे, ऑपरेटिंग हँडल, आयडेंटिफिकेशन प्लेट्स आणि अंतर्गत लेबल्स इलेक्ट्रिकल डिझाइननुसार व्यवस्थित केले जातात, ज्यामुळे चालू आणि देखभाल दरम्यान सर्किट ओळखणे सोपे होते.
एक PE कॉपर ग्राउंडिंग बस कॅबिनेट व्यवस्थेच्या दिशेने चालते. ग्राउंडिंग आवश्यक असलेले घटक या कंडक्टरशी जोडले जाऊ शकतात आणि बाह्य ग्राउंडिंग नेटवर्कशी जोडण्यासाठी समर्पित ग्राउंडिंग टर्मिनल प्रदान केले जातात.
प्रकल्प रेखाचित्रे आणि नियंत्रण आवश्यकतांनुसार दुय्यम सर्किटची व्यवस्था केली जाते. कंट्रोल वायरिंगमध्ये लवचिक इन्सुलेटेड कॉपर कंडक्टर वापरतात जे बंडलमध्ये आयोजित केले जातात, ज्यामुळे अंतर्गत वायरिंगला स्वच्छ आणि राखता येण्यायोग्य व्यवस्था मिळते.
कंट्रोल सर्किट्स साधारणपणे 1.5 mm² कंडक्टर वापरतात, तर AC करंट सर्किट्स 2.5 mm² कंडक्टर वापरतात, अंतिम अभियांत्रिकी डिझाइनच्या अधीन असतात. फ्लेम-रिटार्डंट टर्मिनल ब्लॉक्स वापरले जातात आणि वायर क्रमांक किंवा सर्किट ओळख चिन्ह इलेक्ट्रिकल ड्रॉइंगशी संबंधित असतात.
इनकमिंग कॅबिनेटसाठी, सर्किट ब्रेकर संरक्षण व्यवस्थेमध्ये अंडरव्होल्टेज ट्रिप संरक्षण समाविष्ट केले जाऊ शकते. इंडिकेटर लाइट्स, कंट्रोल स्विचेस आणि मापन यंत्रे देखील प्रत्येक सर्किटच्या कार्यानुसार कॉन्फिगर केली जाऊ शकतात.
आमचे लो व्होल्टेज स्विचगियर अनेक सामान्य लो-व्होल्टेज पॉवर वितरण कार्यांसाठी कॉन्फिगर केले जाऊ शकते. येणाऱ्या कॅबिनेटला अपस्ट्रीम ट्रान्सफॉर्मर किंवा उर्जा स्त्रोताकडून वीज मिळते, तर आउटगोइंग कॅबिनेट डाउनस्ट्रीम लोडवर वीज वितरित करतात.

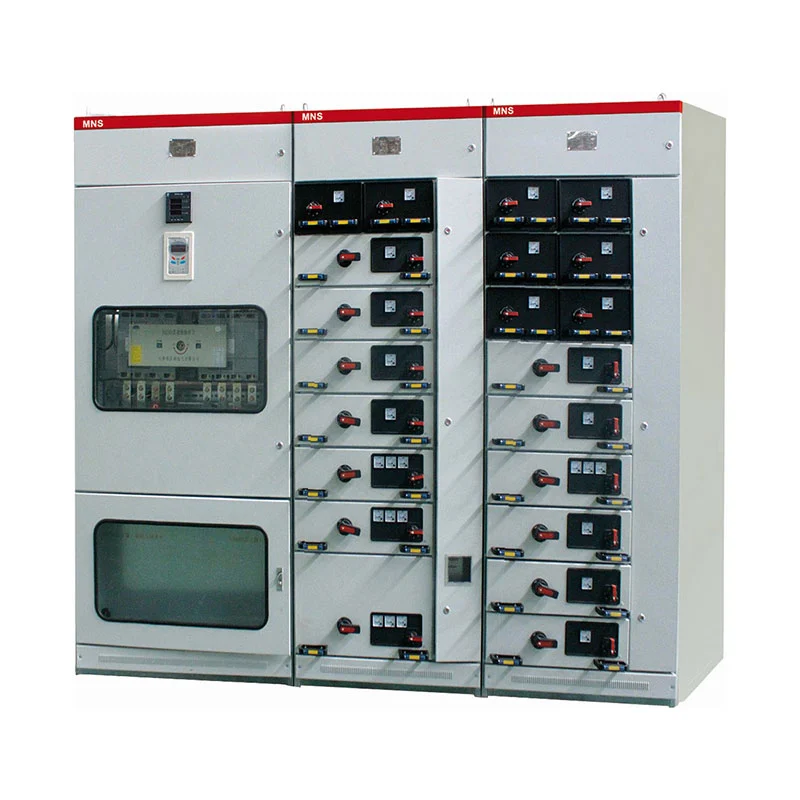

मोटारच्या वैशिष्ट्यांनुसार सर्किट ब्रेकर किंवा फ्यूज्ड रोटरी लोड स्विचेससह मोठ्या आणि लहान ड्रॉवर कॉन्फिगरेशनचा वापर करून मोटर कंट्रोल सर्किट्सची व्यवस्था केली जाऊ शकते. कॅपेसिटर नुकसान भरपाई कॅबिनेट मॅन्युअल, स्वयंचलित किंवा रिमोट रिऍक्टिव्ह पॉवर नुकसान भरपाई उपकरणे समाविष्ट करू शकतात.
ही मॉड्युलर व्यवस्था एकाच कॅबिनेट प्लॅटफॉर्मला एका प्रकल्पातील विविध विद्युत वितरण कार्यांना समर्थन देण्यासाठी अनुमती देते.
| आयटम | तपशील |
| उत्पादन प्रकार | कमी व्होल्टेज काढण्यायोग्य वितरण स्विचबोर्ड |
| रेट केलेले कार्यरत व्होल्टेज | 0.4kV |
| रेट केलेली वारंवारता | 50Hz |
| रेट केलेले वर्तमान | 3150A पर्यंत |
| संरक्षण पदवी | IP23 |
| स्थापना | इनडोअर |
| उंची | ≤2000m |
| प्रदूषण पातळी | स्तर 3 |
| सभोवतालचे तापमान | -10°C ते +40°C |
| दैनिक सरासरी सापेक्ष आर्द्रता | ≤95% |
| मासिक सरासरी सापेक्ष आर्द्रता | ≤90% |
| भूकंपाची तीव्रता | ≤ तीव्रता 8 |
| मुख्य बसबार साहित्य | इलेक्ट्रोलाइटिक कॉपर |
| कॅबिनेट साहित्य | कोल्ड-रोल्ड स्टील प्लेट |
| मानक कॅबिनेट रंग | इलेक्ट्रिक ग्रे, RAL7032 |
| मॉडेल | रेट केलेले व्होल्टेज (V) | रेट केलेले वर्तमान (A) | रेट केलेले शॉर्ट-सर्किट ब्रेकिंग करंट (KA) | रेट केलेले शॉर्ट-टाईम स्टँड करंट(1s) (kA) | रेटेड शिखर (kA) | |

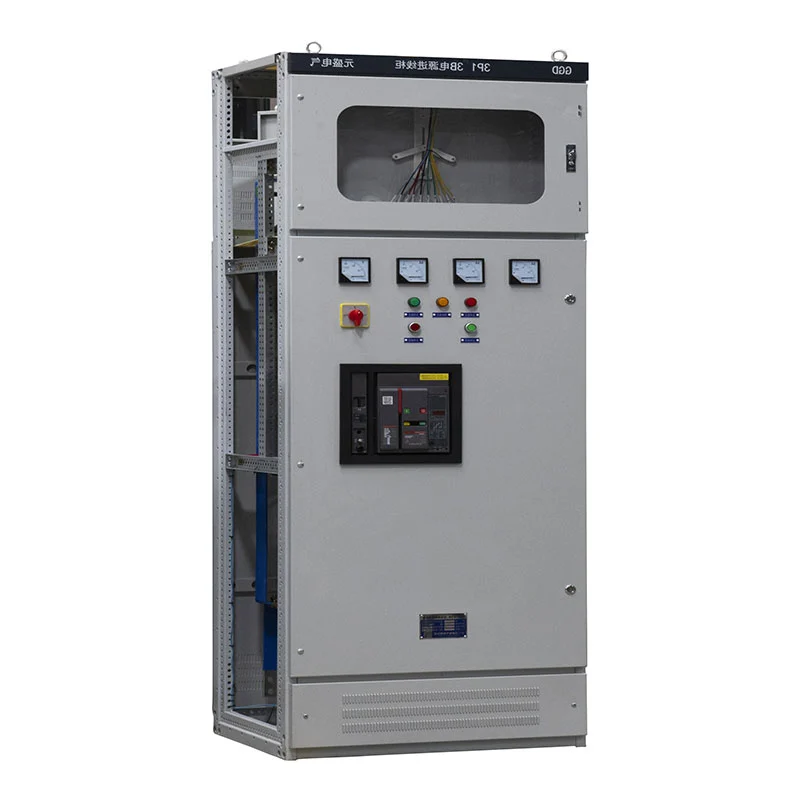

| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | १५००(१६००) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

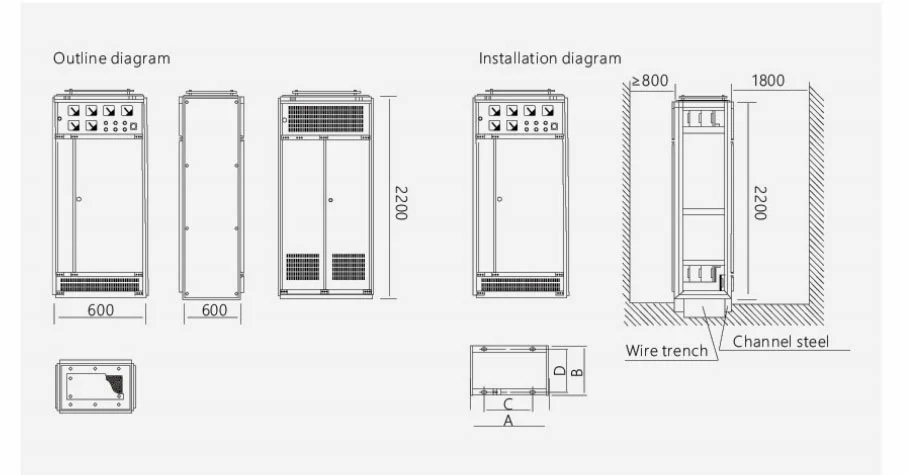

| उत्पादन कोड | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Usune येथे, आम्ही आमच्या कमी व्होल्टेज स्विचगियरला आतील सेटिंग्जमध्ये तैनात करण्यासाठी अभियंता करतो जे तीव्र यांत्रिक झटके, संक्षारक वातावरण किंवा जास्त कंपनापासून मुक्त असतात. ऑपरेशनल थर्मल रेंज -10°C ते +40°C पर्यंत पसरते, 24-तास सरासरी +35°C वर किंवा त्यापेक्षा कमी राहते याची खात्री करते. आमची उपकरणे साधारणपणे 2000 मीटरपेक्षा जास्त नसलेल्या उंचीसाठी उपयुक्त आहेत. वातावरणातील आर्द्रतेबाबत, जेव्हा सभोवतालचे तापमान +40 डिग्री सेल्सिअस वर जाते, तेव्हा सापेक्ष आर्द्रता 50% च्या खाली राहणे आवश्यक आहे; तथापि, वाढीव ओलावा पातळी थंड तापमानात स्वीकार्य आहे, जर ते संबंधित पर्यावरणीय अटींशी जुळले असतील. माउंटिंग कोन उभ्या अक्षाच्या 5 अंशांच्या आत असणे आवश्यक आहे. एखाद्या प्रकल्पाला विशिष्ट परिस्थितींमध्ये तैनातीची मागणी असल्यास, आमचे Usune अभियांत्रिकी कर्मचारी योग्य तांत्रिक कॉन्फिगरेशन अंतिम करण्यासाठी क्लायंटशी सहयोग करेल.
विद्युत सुरक्षा ही संलग्नकांची भौतिक रचना आणि सर्किट संरक्षण यंत्रणा या दोन्हीमध्ये विणलेली असते. निवडलेल्या व्यवस्थेवर अवलंबून, ऑपरेशन दरम्यान मानवी चुकांचा धोका कमी करण्यासाठी आम्ही यांत्रिक आणि इलेक्ट्रिकल इंटरलॉक एकत्रित करतो. प्रत्येक युनिटमध्ये सर्किट आणि घटकांसाठी अस्पष्ट लेबलिंग असते. दोष संरक्षणासाठी, एक स्वतंत्र पीई कॉपर बसबार अर्थिंग लेआउटमध्ये समाविष्ट केला जातो. शिवाय, केबल चेंबर्स केबल्स बंद करण्यासाठी आणि आवश्यक असल्यास, शून्य-क्रम करंट ट्रान्सफॉर्मर स्थापित करण्यासाठी पुरेशी खोली देतात. प्रवेश बिंदू, समोर आणि मागील पॅनेलसह, गुळगुळीत आणि सुरक्षित हालचालीसाठी तयार केले आहेत, दरवाजे किंवा हँडलशी कोणतीही टक्कर टाळण्यासाठी नियंत्रण घटक धोरणात्मकपणे ठेवले आहेत.
कमी-व्होल्टेज असेंब्लीसाठी आमची Usune उत्पादन प्रक्रिया GB/T 14048.2, GB 7251.12 आणि संबंधित आंतरराष्ट्रीय आवश्यकता यांसारख्या बेंचमार्कचा संदर्भ देत, समर्पक IEC आणि GB निर्देशांचे काटेकोरपणे पालन करतात. आम्ही ISO 9001, ISO 14001 आणि ISO 45001 मान्यतांद्वारे आमची उत्पादन आणि व्यवस्थापन प्रणाली कायम ठेवतो. विनंती केल्यावर, आम्ही विशिष्ट प्रकल्पाच्या मागण्या पूर्ण करण्यासाठी संबंधित चाचणी रेकॉर्डसह CE प्रमाणपत्र देऊ शकतो. ही क्रेडेन्शियल खरेदी तज्ञांना विक्रेत्याचे मूल्यांकन, प्रकल्प साइन-ऑफ आणि क्रॉस-बॉर्डर सोर्सिंग क्रियाकलापांसाठी पडताळणीयोग्य पुराव्यासह सुसज्ज करतात.
Usune येथे, आमची गुणवत्ता व्यवस्थापन प्रणाली उत्पादनाच्या प्रत्येक टप्प्यावर, बंदिस्त साहित्य आणि तांबे बसबारपासून ते इलेक्ट्रिकल घटक, दुय्यम वायरिंग आणि अंतिम असेम्बल केलेले स्विचबोर्ड यापर्यंत नियंत्रित करते. सर्व भाग मंजूर अभियांत्रिकी रेखाचित्रे आणि तांत्रिक वैशिष्ट्यांचे काटेकोर पालन करून स्त्रोत आणि स्थापित केले जातात. कोणतीही उपकरणे आमची सुविधा सोडण्यापूर्वी, त्याची व्यापक नियमित तपासणी आणि कार्यात्मक चाचणी केली जाते. आम्ही वायरिंगची अचूकता, घटक ओळख, ग्राउंडिंग सातत्य, स्ट्रक्चरल इंटिग्रिटी आणि प्रोजेक्टच्या दस्तऐवजीकरणाच्या विरूद्ध इलेक्ट्रिकल ऑपरेशन्सची काळजीपूर्वक पडताळणी करतो. हा सक्रिय दृष्टीकोन ग्राहकाच्या साइटवर इंस्टॉलेशन आणि कमिशनिंग आव्हानांना प्रतिबंधित करण्यात मदत करतो. याव्यतिरिक्त, आमची Usune कार्यसंघ गुणवत्ता पडताळणीला समर्थन देण्यासाठी आणि संपूर्ण प्रकल्प शोधण्यायोग्यता सुनिश्चित करण्यासाठी तपशीलवार उत्पादन आणि तपासणी नोंदी ठेवते.
आमचा Usune लो व्होल्टेज विथड्रॉवेबल डिस्ट्रिब्युशन स्विचबोर्ड कॅस-स्पेस रॉकेट लाँच प्रकल्पात तैनात करण्यात आला आहे, जेथे अत्यंत विश्वासार्ह लो-व्होल्टेज पॉवर वितरण हे सुविधेच्या पायाभूत सुविधा आणि त्याच्या सहाय्यक विद्युत प्रणाली दोन्हीसाठी महत्त्वपूर्ण आहे. एकाहून अधिक विद्युत भार आणि विविध वितरण सर्किट्स असलेल्या मोठ्या प्रमाणावरील अभियांत्रिकी प्रकल्पांसाठी, आमचे मॉड्यूलर कॅबिनेट डिझाइन इनकमिंग पॉवर, फीडर लाइन आणि सहाय्यक कार्ये यांच्या अनुरूप व्यवस्था करण्यास अनुमती देते. हे सुनिश्चित करते की संपूर्ण सेटअप प्रकल्पाच्या विशिष्ट वीज वितरण डिझाइनसह पूर्णपणे संरेखित होते.
मंजूर इलेक्ट्रिकल ड्रॉइंग, घटक निवड, केबल यांनुसार कॅबिनेटचे परिमाण निश्चित केले जाऊ शकतात. प्रवेश आवश्यकता आणि साइट स्थापना अटी. Usune साठी संबंधित मितीय रेखाचित्रे प्रदान करू शकतात उत्पादनापूर्वी अभियांत्रिकी पुनरावलोकन.
Usune शिपमेंटपूर्वी तपासणी आणि नियमित चाचणी करते. चाचणी प्रक्रियेमध्ये कॅबिनेट असेंब्ली समाविष्ट आहे, इलेक्ट्रिकल कनेक्शन, घटक स्थापना, ग्राउंडिंग, दुय्यम वायरिंग आणि इतर संबंधित कार्ये.
चाचणी अहवाल आणि तांत्रिक दस्तऐवजीकरण प्रकल्प आवश्यकतांनुसार प्रदान केले जाऊ शकतात, ग्राहकांना मदत करतात पूर्ण येणारी तपासणी, स्थापना आणि कार्यपद्धती.
मानक कॉन्फिगरेशन 0.4kV वर रेट केले आहे, 3150A पर्यंत रेट केलेले प्रवाह आहे. अंतिम इलेक्ट्रिकल कॉन्फिगरेशन प्रोजेक्ट लोड आणि डिझाइन रेखांकनानुसार निर्धारित केले जाते.
होय. Usune इलेक्ट्रिकल स्कीमॅटिक्स, सर्किट प्रमाण, घटकानुसार कॅबिनेट कॉन्फिगरेशन सानुकूलित करू शकते निवड, केबल एंट्री दिशा, कॅबिनेट परिमाणे आणि इतर प्रकल्प आवश्यकता.
प्रणाली भिन्न सर्किट ब्रेकर कॉन्फिगरेशन्स सामावून घेऊ शकते. युनिव्हर्सल सर्किट ब्रेकर जसे की Emax, MT, 3WN, AH आणि ME मालिका मंजूर डिझाइननुसार निवडल्या जाऊ शकतात.
होय. विविध ड्रॉवर आकार आणि योग्य सर्किट ब्रेकर किंवा फ्यूज वापरून मोटर कंट्रोल कॉन्फिगरेशनची व्यवस्था केली जाऊ शकते मोटर क्षमता आणि संरक्षण आवश्यकतांनुसार लोड स्विच.
मुख्य आणि शाखा बसबार इलेक्ट्रोलाइटिक तांबे वापरतात. संबंधित बसबार विभागांना ज्वाला-प्रतिरोधक प्रदान केले जाऊ शकतात इन्सुलेशन आणि उष्णता-संकुचित करण्यायोग्य संरक्षणात्मक आस्तीन.
Usune तांत्रिक वैशिष्ट्ये, विद्युत रेखाचित्रे, मितीय रेखाचित्रे, चाचणी अहवाल आणि संबंधित प्रदान करू शकते प्रकल्प आवश्यकतांनुसार गुणवत्ता दस्तऐवजीकरण.
कॉन्फिगरेशन, प्रमाण आणि प्रकल्प आवश्यकता यावर अवलंबून मानक लीड टाइम साधारणपणे 15-20 दिवस असतो.
