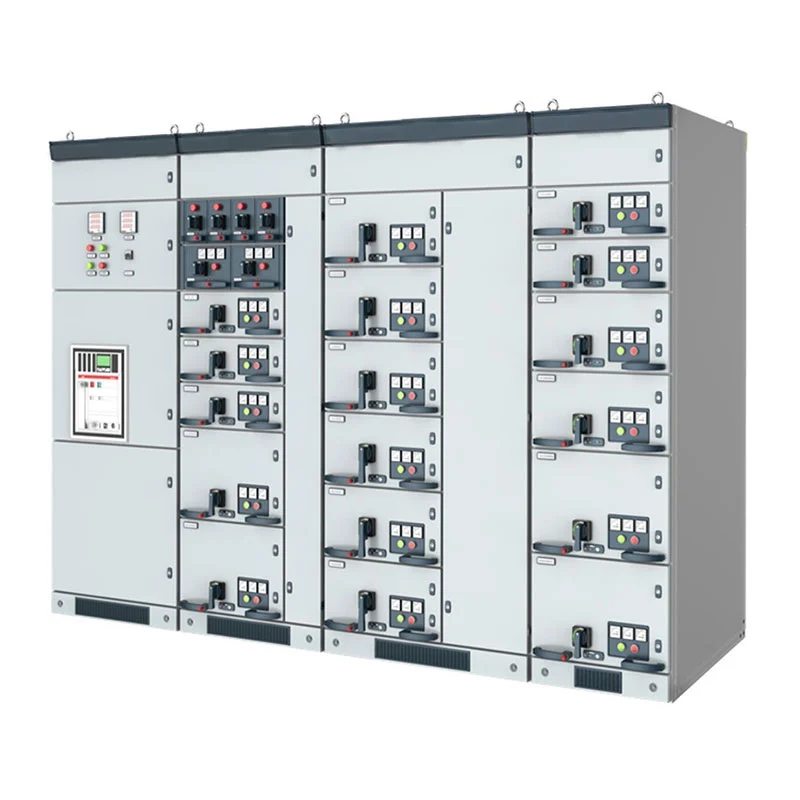

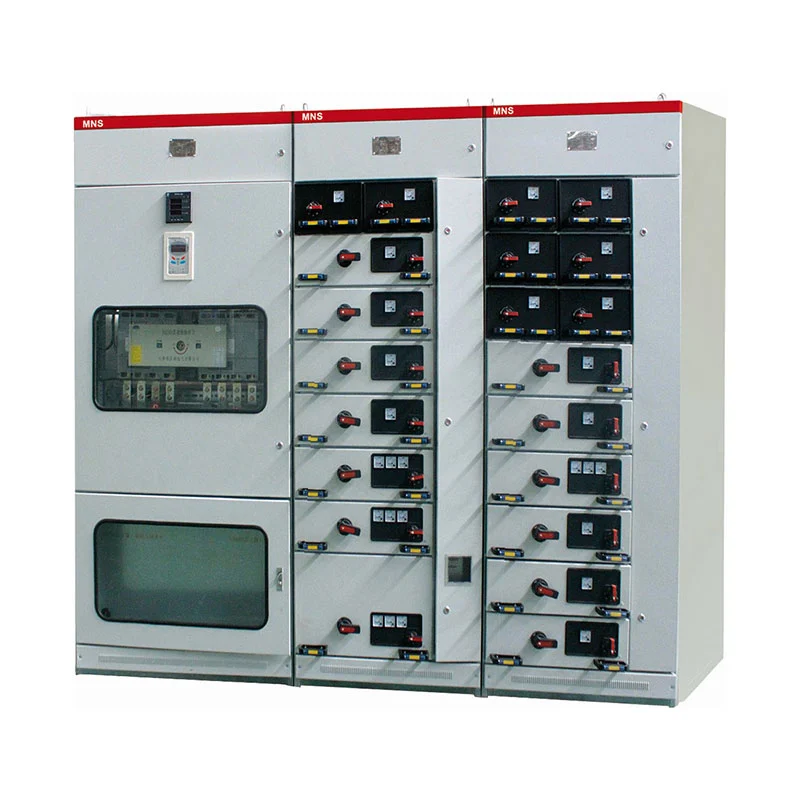

लो व्होल्टेज विथड्रॉवेबल स्विचगियर पॅनेल विशेषतः अशा प्रकल्पांसाठी योग्य आहे जेथे अनेक प्रकारचे इलेक्ट्रिकल एका केंद्रीकृत लो-व्होल्टेज वितरण प्रणालीमधून भार व्यवस्थापित करणे आवश्यक आहे. एकच फिक्स्ड वापरण्याऐवजी व्यवस्था, कॅबिनेट पॉवर डिस्ट्रीब्युशन युनिट्स, मोटर कंट्रोल युनिट्स आणि पॉवर फॅक्टरसह कॉन्फिगर केले जाऊ शकते ग्राहकाच्या विद्युत आकृतीनुसार भरपाई कार्ये.
मोठ्या कमी-व्होल्टेज विद्युत प्रणालीमध्ये सामान्यतः विविध प्रकारचे भार असतात. उत्पादन उपकरणे, मोटर्स, प्रकाश, सहाय्यक उपकरणे आणि प्रतिक्रियाशील भारांना भिन्न संरक्षण आणि नियंत्रण व्यवस्था आवश्यक असू शकतात.
Usune चे मॉड्यूलर स्विचगियर म्हणून प्रत्येक सर्किटच्या कार्यानुसार कॉन्फिगर केले जाऊ शकते. एक नमुनेदार प्रणाली इनकमिंग आणि आउटगोइंग पॉवरसाठी पॉवर डिस्ट्रीब्युशन सेंटर (पीसी), मोटरसाठी मोटर कंट्रोल सेंटर (एमसीसी) समाविष्ट करू शकतात. फीडर, आणि रिऍक्टिव्ह पॉवर मॅनेजमेंटसाठी भरपाई कॅबिनेट.
हे कॉन्फिगरेशन विद्युत अभियंत्यांना प्रत्यक्ष लोड स्ट्रक्चरच्या आसपास स्विचबोर्ड विकसित करण्यास अनुमती देते प्रकल्प

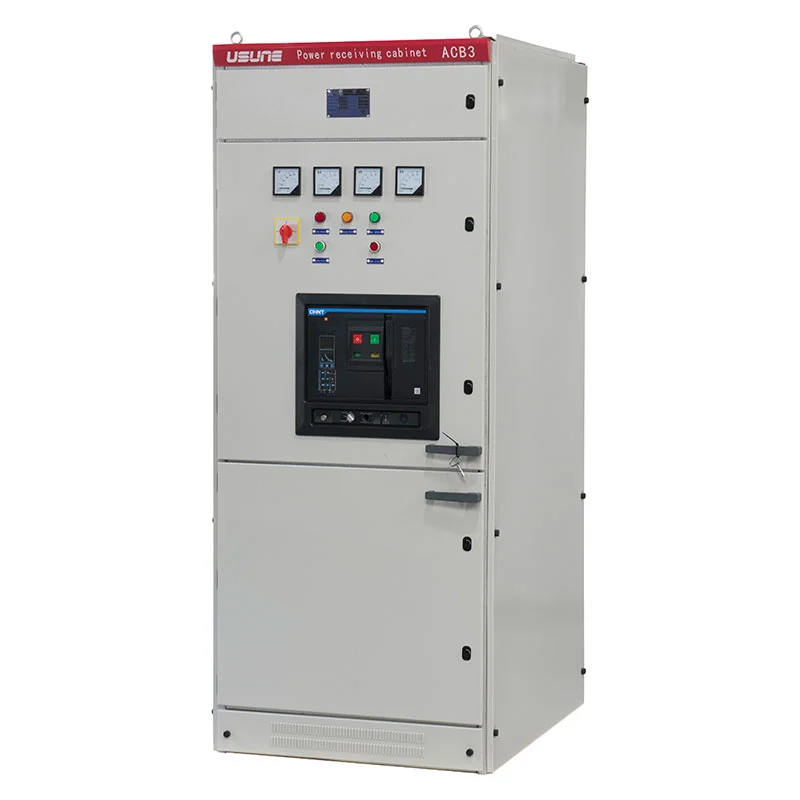

पीसी कॅबिनेट कमी-व्होल्टेज प्रणालीच्या प्राप्त आणि वितरण बाजूसाठी डिझाइन केलेले आहे.
आवश्यक इलेक्ट्रिकल पॅरामीटर्सवर अवलंबून, कॅबिनेट Emax, MT, 3WN, AH, ME सीरीज सर्किट सामावून घेऊ शकते मंजूर डिझाइननुसार ब्रेकर्स आणि इतर सुसंगत घटक.
वितरण विभागाचा वापर डाउनस्ट्रीम उत्पादन लाइन, ट्रान्सफॉर्मर, सहाय्यक उपकरणे पुरवण्यासाठी केला जाऊ शकतो. इमारत प्रणाली आणि इतर विद्युत भार.
एकाधिक फीडर असलेल्या प्रकल्पांसाठी, प्रत्येक सर्किट त्याच्या रेट केलेल्या वर्तमान आणि संरक्षणानुसार व्यवस्था केली जाऊ शकते आवश्यकता, एकूण वितरण नेटवर्क व्यवस्थापित करणे सोपे करते.
मोटार भार बहुतेकदा औद्योगिक विद्युत प्रणालीच्या सर्वात मोठ्या घटकांपैकी एक असतात. पंप, पंखे, कंप्रेसर, कन्व्हेयर, मशीन टूल्स आणि उत्पादन उपकरणे या सर्वांना समर्पित मोटर सर्किट्सची आवश्यकता असू शकते.
MCC कॉन्फिगरेशन वेगवेगळ्या मोटर फीडर आवश्यकता सामावून घेण्यासाठी मोठ्या आणि लहान ड्रॉर्सचा वापर करते. मुख्य प्रत्येक सर्किटसाठी स्विचिंग डिव्हाइस उच्च-ब्रेकिंग-क्षमता मोल्डेड केस सर्किट ब्रेकर किंवा रोटरी लोड वापरू शकते फ्यूजसह स्विच करा.
ही व्यवस्था मोटर सर्किट्सला सामान्य पॉवर डिस्ट्रीब्युशन सर्किट्सपासून वेगळे गटबद्ध करण्याची परवानगी देते विद्युत प्रणालीचे केंद्रीकृत नियंत्रण राखणे.
मोठ्या संख्येने मोटर्स आणि प्रेरक भार असलेल्या औद्योगिक सुविधांना प्रतिक्रियात्मक उर्जा नुकसान भरपाईची आवश्यकता असू शकते.
Usune नुकसान भरपाई विभाग मॅन्युअल, ऑटोमॅटिक किंवा रिमोट पॉवर फॅक्टर भरपाई फंक्शन्ससह कॉन्फिगर करू शकते. ग्राहकाच्या विद्युत व्यवस्थापन प्रणालीनुसार योग्य नियंत्रण पद्धत निवडली जाऊ शकते.
सामान्य वितरण आणि मोटर सर्किट्सपासून भरपाई उपकरणे वेगळे करून, कॅबिनेटची व्यवस्था अधिक चांगली होऊ शकते ग्राहकाच्या एकूण ऊर्जा व्यवस्थापन धोरणाशी सुसंगत.
काढता येण्याजोग्या लो-व्होल्टेज प्रणालीचे मुख्य मूल्य म्हणजे केवळ कॅबिनेटची रचनाच नाही तर एका समन्वित प्रणालीमध्ये विविध विद्युत कार्ये आयोजित करा.
PC विभाग येणारी शक्ती हाताळतो आणि डाउनस्ट्रीम फीडरला वीज वितरित करतो. त्याचे ब्रेकर कॉन्फिगरेशन आहे सिस्टमच्या वर्तमान आणि संरक्षण आवश्यकतांनुसार निवडले.
MCC विभाग मोटर-संबंधित सर्किट्ससाठी समर्पित आहे. मोटरनुसार ड्रॉवरचे वेगवेगळे आकार मांडता येतात रेटिंग आणि फीडर प्रमाण.
भरपाई विभाग प्रतिक्रियाशील शक्ती व्यवस्थापित करतो आणि मॅन्युअल, स्वयंचलित किंवा रिमोट ऑपरेशनसाठी कॉन्फिगर केला जाऊ शकतो.
हे तीन कार्यात्मक क्षेत्र स्वतंत्रपणे डिझाइन केले जाऊ शकतात किंवा समान कमी-व्होल्टेज स्विचबोर्डमध्ये एकत्रित केले जाऊ शकतात प्रकल्प आवश्यकता.
लो-व्होल्टेज स्विचगियर सिस्टीमची निवड कॅबिनेटपेक्षा इलेक्ट्रिकल लोडपासून सुरू झाली पाहिजे. देखावा
वीज वितरण प्रकल्पासाठी, अभियंत्यांना सामान्यतः येणारे व्होल्टेज, रेट केलेले वर्तमान, संख्या याची पुष्टी करणे आवश्यक आहे आउटगोइंग फीडर, शॉर्ट-सर्किट पातळी, मोटर क्षमता आणि भविष्यातील विस्तार आवश्यकता.
मोटर-केंद्रित सुविधांसाठी, मोटर्सची संख्या आणि रेटिंग हे MCC ठरवण्यासाठी महत्त्वाचे घटक बनतात. कॉन्फिगरेशन
जेथे प्रतिक्रियात्मक भार लक्षणीय आहेत, आवश्यक भरपाई क्षमता आणि नियंत्रण पद्धत देखील असावी मानले.
हा लोड-आधारित दृष्टीकोन हे सुनिश्चित करण्यात मदत करतो की अंतिम स्विचगियर कॉन्फिगरेशन वास्तविक ऑपरेटिंगशी संबंधित आहे सुविधेची वैशिष्ट्ये.
लो व्होल्टेज विथड्रॉवेबल स्विचगियर पॅनेल वेगवेगळ्या उद्योगांसाठी आणि इलेक्ट्रिकल वातावरणासाठी कॉन्फिगर केले जाऊ शकते आवश्यक वितरण कार्यांनुसार.
उत्पादन उपकरणे, मोटर्स, सहाय्यक प्रणालींना वीज वितरित करण्यासाठी कारखाने पीसी आणि एमसीसी कॉन्फिगरेशन वापरू शकतात. आणि प्रक्रिया मशिनरी.
पेट्रोकेमिकल प्लांट्समध्ये विशेषत: पंप, पंखे आणि कंप्रेसर सारख्या असंख्य मोटर-चालित प्रणाली असतात. वेगळे एमसीसी विभागात मोटर कंट्रोल सर्किट्सची व्यवस्था केली जाऊ शकते.
स्टील आणि मेटलर्जिकल सुविधांमध्ये बऱ्याचदा उच्च-शक्तीच्या मोटर्स आणि एकाधिक उत्पादन लाइन असतात. मॉड्यूलर वितरण विविध भारांना समर्पित फीडर सर्किट्सद्वारे व्यवस्थापित करण्यास अनुमती देते.
वाहतूक पायाभूत सुविधा उपकरणे वीज पुरवठ्यासाठी केंद्रीकृत लो-व्होल्टेज वितरण वापरू शकतात, सहायक प्रणाली, वायुवीजन उपकरणे आणि इतर विद्युत भार.
उंच इमारती आणि निवासी विकास केंद्रीकृत फीडरसाठी कमी-व्होल्टेज वितरण कॅबिनेट वापरू शकतात व्यवस्थापन आणि विद्युत उपकरणे पुरवठा.
वीज-संबंधित सुविधा इनकमिंग डिस्ट्रिब्युशन, आउटगोइंग फीडर, मोटर सर्किट्स आणि रिऍक्टिव्ह पॉवर एकत्र करू शकतात एकात्मिक लो-व्होल्टेज प्रणालीमध्ये भरपाई.
मानक उपकरणे -5°C आणि +40°C मधील सभोवतालच्या तापमानासाठी डिझाइन केलेली आहेत, सरासरी तापमान नाही 24 तासांमध्ये +35°C पेक्षा जास्त.
मानक स्थापना उंची ≤2000m आहे. सभोवतालची हवा तुलनेने स्वच्छ आणि योग्य असावी आर्द्रता आणि तापमानातील चढउतारांमुळे संक्षेपण होऊ शकते अशा उपायांचा विचार केला पाहिजे.
वाहतूक आणि स्टोरेजसाठी, लागू तापमान श्रेणी -25°C ते +55°C आहे, अल्पकालीन प्रदर्शनासह 24 तासांपेक्षा जास्त काळ +70°C.
ऑफशोअर ऑइल प्लॅटफॉर्म, अणुऊर्जा प्रकल्प किंवा इतर विशेष वातावरणासाठी उपकरणे आवश्यक असल्यास, ऑपरेटिंग परिस्थिती Usune आणि ग्राहक यांच्यात स्वतंत्रपणे पुष्टी केली पाहिजे.
| आयटम | तपशील |
| उपकरणे प्रकार | लो-व्होल्टेज मागे घेण्यायोग्य स्विचगियर |
| रेट केलेले कार्यरत व्होल्टेज | ≤660V |
| रेट केलेली वारंवारता | 50Hz / 60Hz |
| मुख्य कार्ये | वीज वितरण / मोटर नियंत्रण / पॉवर फॅक्टर नुकसान भरपाई |
| कॅबिनेट प्रकार | पीसी / एमसीसी / नुकसान भरपाई कॅबिनेट |
| पीसी सर्किट ब्रेकर्स | Emax/MT/3WN/AH/ME मालिका |
| MCC रचना | मोठे आणि लहान ड्रॉर्स |
| MCC मुख्य स्विचिंग | फ्यूजसह उच्च-ब्रेकिंग एमसीसीबी / रोटरी लोड स्विच |
| भरपाई पद्धती | मॅन्युअल / स्वयंचलित / रिमोट |
| स्थापना उंची | ≤2000m |
| सभोवतालचे तापमान | -5°C ते +40°C |
| 24-तास सरासरी तापमान | ≤+35°C |
| स्टोरेज तापमान | -25°C ते +55°C |
| अल्पकालीन तापमान | ≤24 तासांसाठी +70°C पर्यंत |
| लागू प्रणाली | AC 50–60Hz |
ग्राहकाच्या सिंगल-लाइन डायग्राम, लोड सूचीनुसार अंतिम इलेक्ट्रिकल पॅरामीटर्सची पुष्टी केली पाहिजे. संरक्षण आवश्यकता आणि स्थापना अटी.
खरेदी संघांसाठी, कमी-व्होल्टेज स्विचगियर कॅबिनेट निवडणे केवळ रेट केलेले व्होल्टेज आणि करंटनुसार असू शकत नाही पुरेसे असणे.
आउटगोइंग सर्किट्सची संख्या, मोटर फीडरचे प्रमाण, वैयक्तिक मोटर रेटिंग, शॉर्ट-सर्किट आवश्यकता, इनकमिंग पॉवर क्षमता आणि नुकसानभरपाईची आवश्यकता या सर्वांचा परिणाम कॅबिनेटच्या अंतिम कॉन्फिगरेशनवर होऊ शकतो.
Usune ग्राहकाच्या विद्युत आवश्यकतांचे पुनरावलोकन करू शकते आणि PC, MCC आणि योग्य संयोजनाची शिफारस करू शकते. भरपाई कार्ये.
हा दृष्टीकोन विशेषत: औद्योगिक प्रकल्पांसाठी उपयुक्त आहे जेथे स्विचबोर्डला एकाधिक सामावून घेणे आवश्यक आहे केवळ पारंपारिक वितरण कॅबिनेट म्हणून काम करण्याऐवजी विद्युत भारांचे प्रकार.
कॅस-स्पेस रॉकेट लॉन्च प्रकल्प हा Usune च्या विद्युत उपकरणांशी संबंधित प्रकल्प संदर्भांपैकी एक आहे.
रॉकेट प्रक्षेपण सुविधांमध्ये जटिल सहाय्यक विद्युत प्रणाली असतात आणि त्यासाठी संघटित वीज वितरण आवश्यक असते उपकरणे, सहाय्यक सुविधा, नियंत्रण-संबंधित प्रणाली आणि पायाभूत सुविधांचा भार.
अशा वातावरणात, विद्युत वितरण प्रणालीमध्ये विविध लोड वैशिष्ट्ये सामावून घेणे आवश्यक आहे स्पष्ट सर्किट संघटना राखणे. प्रकल्पाचा भाग म्हणून Usune चे लो-व्होल्टेज स्विचगियर लागू केले गेले विद्युत उपकरणे व्यवस्था.
प्रकल्प विशेष पायाभूत सुविधांमध्ये Usune विद्युत उपकरणांचा वापर प्रदर्शित करतो जेथे वीज आहे वितरण आवश्यकता पारंपारिक व्यावसायिक किंवा औद्योगिक इमारतींच्या पलीकडे वाढतात.
कमी व्होल्टेज काढता येण्याजोग्या स्विचगियर पॅनेलची ऑर्डर देण्यापूर्वी, ग्राहकांनी साधारणपणे खालील प्रकल्प प्रदान केला पाहिजे माहिती:
| आवश्यक माहिती | उद्देश |
| सिस्टम व्होल्टेज | मूलभूत इलेक्ट्रिकल कॉन्फिगरेशन निर्धारित करते |
| इनकमिंग करंट | इनकमिंग स्विचगियर क्षमता निर्धारित करण्यात मदत करते |
| फीडरची संख्या | कॅबिनेट कार्यात्मक-युनिट व्यवस्था निर्धारित करते |
| मोटर प्रमाण | MCC आवश्यकता निर्धारित करते |
| मोटर रेटिंग | मोटर फीडर घटक निवडण्यास मदत करते |
| शॉर्ट-सर्किट पातळी | संरक्षण आवश्यकता निर्धारित करते |
| भरपाईची आवश्यकता | पॉवर फॅक्टर भरपाई कॉन्फिगरेशन निर्धारित करते |
| प्रतिष्ठापन वातावरण | लागू ऑपरेटिंग शर्तींची पुष्टी करते |
| इलेक्ट्रिकल डायग्राम | Usune योग्य कॅबिनेट व्यवस्था तयार करण्यात मदत करते |
अवतरण टप्प्यावर हे तपशील प्रदान केल्याने Usune अधिक अचूक स्विचगियर कॉन्फिगरेशन विकसित करू शकते आणि उत्पादनादरम्यान अनावश्यक बदल कमी करा.
| एन ओ. | वस्तू | युनिट | लोड ब्रेक स्विच युनिट | संयोजन युनिट | सर्किट ब्रेकर युनिट | |
| 1 | रेट केलेले व्होल्टेज | kV | 12/24 | 12/24 | 12/24 | |
| 2 | रेट केलेली वारंवारता | Hz | 50 | 50 | 50 | |
| 3 | रेट केलेले वर्तमान | A | 630 | 125 (फ्यूज करंटवर अवलंबून) | 630 | |
| 4 | रेटेड इन्सुलेशन पातळी | 1 मिनिट वारंवारता दबाव सहन करते | kV | ४२/६५ | ४२/६५ | ४२/६५ |
| ४८/७९ | ४८/७९ | ४८/७९ | ||||
| 2/2 | 2/2 | 2/2 | ||||
| लाइटिंग आवेग व्होल्टेजचा प्रतिकार केला | 75/125 | 75/125 | 75/125 | |||
| ८५/१४५ | ८५/१४५ | ८५/१४५ | ||||
| 5 | रेट केलेले शॉर्ट सर्किट वर्तमान सहन करते | kA/s | २५/४ | —— | २५/४ | |
| 6 | रेट केलेले शिखर वर्तमान सहन करते | kA | 63 | —— | 63 | |
| 7 | रेट केलेले शॉर्ट सर्किट करंट बनवते | kA | 63 | एचव्ही फ्यूजद्वारे मर्यादित | 63 | |
| 8 | रेट केलेले शॉर्ट सर्किट ब्रेकिंग करंट | kA | —— | एचव्ही फ्यूजद्वारे मर्यादित | २५/२५ | |
| 9 | रेटेड ट्रान्समिशन वर्तमान | A | —— | १७००/१४०० | —— | |
| 10 | रेट केलेले सक्रिय लोड ब्रेकिंग करंट | A | 630 | —— | —— | |
| 11 | रेट केलेले बंद-लूप ब्रेकिंग करंट | A | 630 | —— | 630 | |
| 12 | यांत्रिक जीवन | लोड ब्रेक स्विच/सीबी | वेळा | 10000 | 10000 | 20000 |
| अलगाव/ग्राउंड स्विच | 5000 | 5000 | 5000 | |||
| 13 | सर्किट प्रतिकार | μΩ | ≤१५० | —— | ≤१५० | |
| 14 | रेटेड चार्जिंग प्रेशर (20℃ गेज दाब) | एमपीए | 0.04 | 0.04 | 0.04 | |
| 15 | गॅस वार्षिक सापेक्ष गळती दर | % | 0.05 | 0.05 | 0.05 | |
| 16 | आयपी संरक्षण पदवी | कॅबिनेट | IP4X | IP4X | IP4X | |
| गॅस टाकी | IP67 | IP67 | IP67 | |||

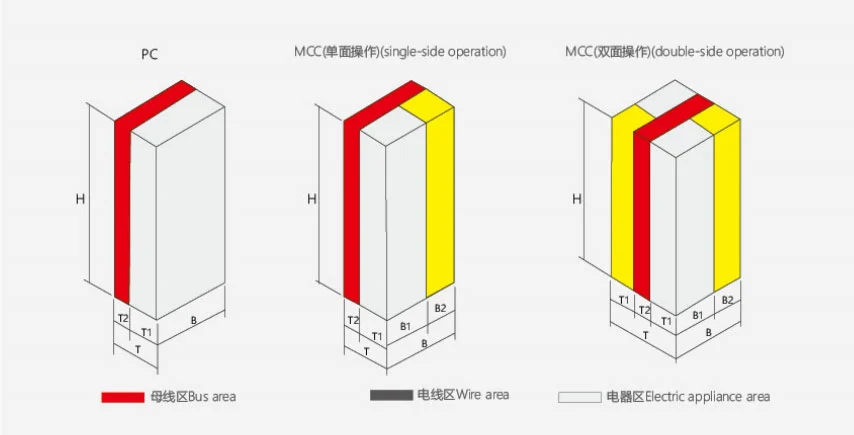

| उंची | रुंदी | खोली | नोंद | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | सिंगल-साइड ऑपरेशन |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | दुहेरी बाजूचे ऑपरेशन |
Usune त्याच्या उत्पादन आणि गुणवत्ता व्यवस्थापन प्रक्रिया ISO 9001, ISO 14001, आणि ISO 45001 नुसार चालवते.
उत्पादने लागू IEC आणि GB मानकांच्या संदर्भात विकसित आणि उत्पादित केली जातात. सीई प्रमाणन आहे लागू उत्पादन कॉन्फिगरेशन आणि लक्ष्य बाजारांसाठी उपलब्ध.
फॅक्टरी तपासणीमध्ये घटकांची स्थापना, कॅबिनेट असेंब्ली, इलेक्ट्रिकल कनेक्शन, कार्यात्मक यंत्रणा, आणि शिपमेंटपूर्वी नियमित चाचणी.
प्रकल्पाच्या आवश्यकतांनुसार संबंधित तांत्रिक कागदपत्रे आणि चाचणी अहवाल प्रदान केले जाऊ शकतात.
उपकरणे 660V आणि त्याहून कमी रेट केलेल्या वर्किंग व्होल्टेजसह एसी सिस्टमसाठी डिझाइन केलेली आहेत.
प्रणाली वीज वितरण, मोटर नियंत्रण आणि स्वयंचलित पॉवर घटक भरपाई कार्ये एकत्रित करू शकते.
पीसी कॅबिनेटचा वापर प्रामुख्याने पॉवर प्राप्त करण्यासाठी आणि वितरणासाठी केला जातो. हे योग्य सर्किटसह कॉन्फिगर केले जाऊ शकते सिस्टम आवश्यकतांनुसार ब्रेकर्स.
एक MCC कॅबिनेट केंद्रीकृत नियंत्रण आणि एकाधिक मोटर सर्किट्सच्या संरक्षणासाठी डिझाइन केलेले आहे. हे मोठ्या आणि वापरू शकते लहान ड्रॉवर कॉन्फिगरेशन.
होय. Usune ग्राहकाच्या सिंगल-लाइन डायग्राम, लोड सूची, मोटर रेटिंगनुसार कॅबिनेट कॉन्फिगर करू शकते. फीडर प्रमाण, आणि भरपाई आवश्यकता.
Usune ISO 9001, ISO 14001 आणि ISO 45001 व्यवस्थापन प्रणाली अंतर्गत कार्य करते. त्यानुसार उत्पादने तयार केली जातात लागू IEC आणि GB मानक, लागू कॉन्फिगरेशनसाठी उपलब्ध CE प्रमाणपत्रासह.
ऑफशोअर प्लॅटफॉर्म आणि अणुऊर्जा सुविधांसारख्या विशेष वातावरणासाठी स्वतंत्र तांत्रिक मूल्यमापन आवश्यक आहे आणि उत्पादनापूर्वी करार.
ग्राहकांना सिस्टम व्होल्टेज, इनकमिंग करंट, फीडरचे प्रमाण, मोटर माहिती, प्रदान करण्याची शिफारस केली जाते. शॉर्ट-सर्किट स्तर, भरपाई आवश्यकता, सिंगल-लाइन डायग्राम आणि इंस्टॉलेशन वातावरण.
होय. शिपमेंटपूर्वी फॅक्टरी तपासणी आणि नियमित चाचणी केली जाते आणि संबंधित चाचणी अहवाल असू शकतात प्रकल्प गरजेनुसार प्रदान.
Usune कमी-व्होल्टेज विद्युत उपकरणांवर लक्ष केंद्रित करते आणि त्यासाठी प्रकल्प-देणारं स्विचगियर कॉन्फिगरेशन प्रदान करते औद्योगिक, व्यावसायिक, ऊर्जा, वाहतूक आणि विशेष पायाभूत सुविधा अनुप्रयोग.
लो व्होल्टेज विथड्रॉवेबल स्विचगियर पॅनेल खरेदी करणाऱ्या ग्राहकांसाठी, Usune इलेक्ट्रिकलमधून प्रक्रियेस समर्थन देऊ शकते मॅन्युफॅक्चरिंग तपासणी आणि शिपमेंट दस्तऐवजीकरणासाठी पॅरामीटर पुष्टीकरण आणि कॅबिनेट कॉन्फिगरेशन, प्रदान करणे प्रत्येक प्रकल्पासाठी समान कॉन्फिगरेशन वापरण्याऐवजी वास्तविक विद्युत प्रणालीवर आधारित व्यावहारिक उपाय.
