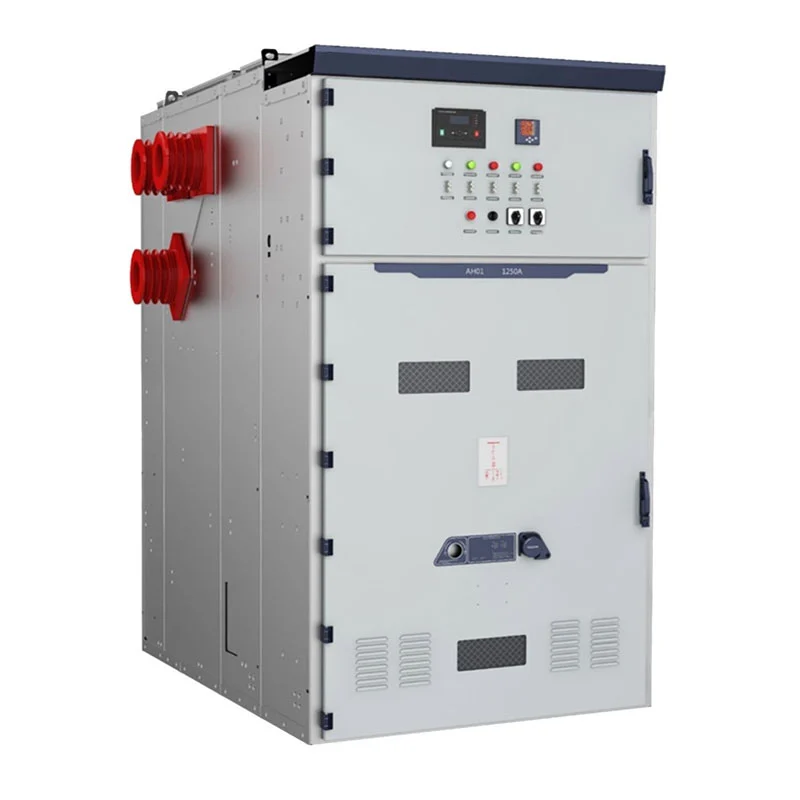

KYN61-40.5 33kV इनडोअर VCB स्विचगियर पॅनेल उच्च-व्होल्टेज इनडोअर आवश्यक असलेल्या प्रकल्पांसाठी विकसित केले आहे वितरण प्लॅटफॉर्म. त्याच्या कॉन्फिगरेशनमध्ये काढता येण्याजोगा व्हॅक्यूम सर्किट ब्रेकर, मेटल-बंद बांधकाम, विभक्त विद्युत कंपार्टमेंट, बसबार प्रणाली, केबल कनेक्शन आणि दुय्यम नियंत्रण उपकरणे एकात्मिक स्विचगियर लाइनअपमध्ये.
Usune ISO 9001, ISO 14001 आणि ISO 45001 व्यवस्थापन प्रणाली अंतर्गत कार्य करते. त्यानुसार उपकरणे तयार केली आहेत लागू IEC आणि GB मानके, लागू असलेल्या बाजारपेठांसाठी उपलब्ध CE प्रमाणपत्रासह.
33kV आणि 36kV-श्रेणी वितरण प्रणालीसाठी, स्विचगियर निवडीसाठी फक्त नाममात्र जुळण्यापेक्षा अधिक आवश्यक आहे व्होल्टेज अभियंत्यांनी इन्सुलेशन पातळी, लोड करंट, फॉल्ट करंट, फीडर कॉन्फिगरेशन, ट्रान्सफॉर्मर यांचा विचार करणे आवश्यक आहे क्षमता, केबल कनेक्शन, संरक्षण समन्वय आणि स्थापना वातावरण.
KYN61-40.5 33kV इनडोअर VCB स्विचगियर पॅनेल इनडोअर मध्यम-व्होल्टेज वितरणासाठी आहे जेथे हे संपूर्ण वीज वितरण प्रणालीमध्ये इलेक्ट्रिकल पॅरामीटर्सचे समन्वय करणे आवश्यक आहे.
लोअर-व्होल्टेज स्विचगियर ऍप्लिकेशन्सच्या तुलनेत, उच्च सिस्टम व्होल्टेज इन्सुलेशनवर जास्त जोर देते समन्वय आणि शॉर्ट सर्किट कामगिरी. Usune इलेक्ट्रिकल पॅरामीटर्सनुसार उपकरणे कॉन्फिगर करू शकतात ग्राहकाने प्रदान केले.
प्राथमिक आणि दुय्यम विद्युत विभाग आयोजित करण्यासाठी उपकरणे मेटल-बंद आर्किटेक्चर वापरतात. मुख्य सर्किटमध्ये व्हॅक्यूम सर्किट ब्रेकर, बसबार कनेक्शन, केबल टर्मिनेशन एरिया आणि संबंधित ग्राउंडिंग समाविष्ट आहे घटक
दुय्यम उपकरणे संरक्षण, मापन, नियंत्रण, संकेत आणि संप्रेषणासाठी व्यवस्था केली जाऊ शकतात प्रकल्प आवश्यकता.
हे कॉन्फिगरेशन स्विचगियर लाइनअप वापरण्याऐवजी वास्तविक इलेक्ट्रिकल नेटवर्कभोवती डिझाइन करण्याची परवानगी देते प्रत्येक अर्जासाठी एक निश्चित कॅबिनेट व्यवस्था.
उच्च व्होल्टेज स्तरांवर, संरक्षण समन्वय हा सिस्टम डिझाइनचा एक महत्त्वाचा भाग बनतो. सर्किट ब्रेकर, संरक्षण रिले, ट्रान्सफॉर्मर, केबल आणि अपस्ट्रीम उपकरणे गणना केलेल्या दोषानुसार निवडली पाहिजेत परिस्थिती आणि संरक्षण तत्वज्ञान.
व्हॅक्यूम सर्किट ब्रेकर प्राथमिक स्विचिंग आणि व्यत्यय कार्य प्रदान करते. संबंधित संरक्षण आणि नियंत्रण प्रणाली ग्राहकाच्या इलेक्ट्रिकल डिझाइननुसार कॉन्फिगर केली जाऊ शकते.
फंक्शनल विभागांमधील मेटल विभाजने अंतर्गत विद्युत मांडणी व्यवस्थित करण्यास मदत करतात, तर दाब कमी करतात अंतर्गत बिघाड झाल्यास प्रेशर डिस्चार्जसाठी व्यवस्था नियंत्रित मार्ग प्रदान करते.
येणाऱ्या कॅबिनेटला अपस्ट्रीम इलेक्ट्रिकल नेटवर्कमधून वीज मिळते आणि ती स्विचगियर बसबारवर हस्तांतरित करते प्रणाली रेटेड वर्तमान, संरक्षण उपकरणे, मापन आवश्यकता आणि केबल कॉन्फिगरेशन निर्धारित केले पाहिजे प्रकल्प डिझाइन पासून.
आउटगोइंग कॅबिनेट ट्रान्सफॉर्मर, मोटर्स, उत्पादन उपकरणे किंवा इतर डाउनस्ट्रीम भारांना वीज वितरित करतात. द वर्तमान रेटिंग आणि संरक्षण सेटिंग्ज कनेक्ट केलेल्या लोडशी संबंधित असावी.
PT आणि व्होल्टेज मापन कॉन्फिगरेशन समाविष्ट केले जाऊ शकते जेथे प्रकल्पाला व्होल्टेज मॉनिटरिंग आवश्यक आहे, संरक्षण कार्ये, किंवा विद्युत मापन.
बस विभागीय व्यवस्था वितरण प्रणालीला स्वतंत्र विभागांमध्ये विभाजित करू शकते आणि इलेक्ट्रिकलला आधार देऊ शकते प्रकल्प अभियंता द्वारे परिभाषित ऑपरेटिंग धोरण.
ऊर्जा मोजमाप आणि इलेक्ट्रिकल पॅरामीटर आवश्यक असलेल्या अनुप्रयोगांसाठी मीटरिंग कॉन्फिगरेशन प्रदान केले जाऊ शकते देखरेख

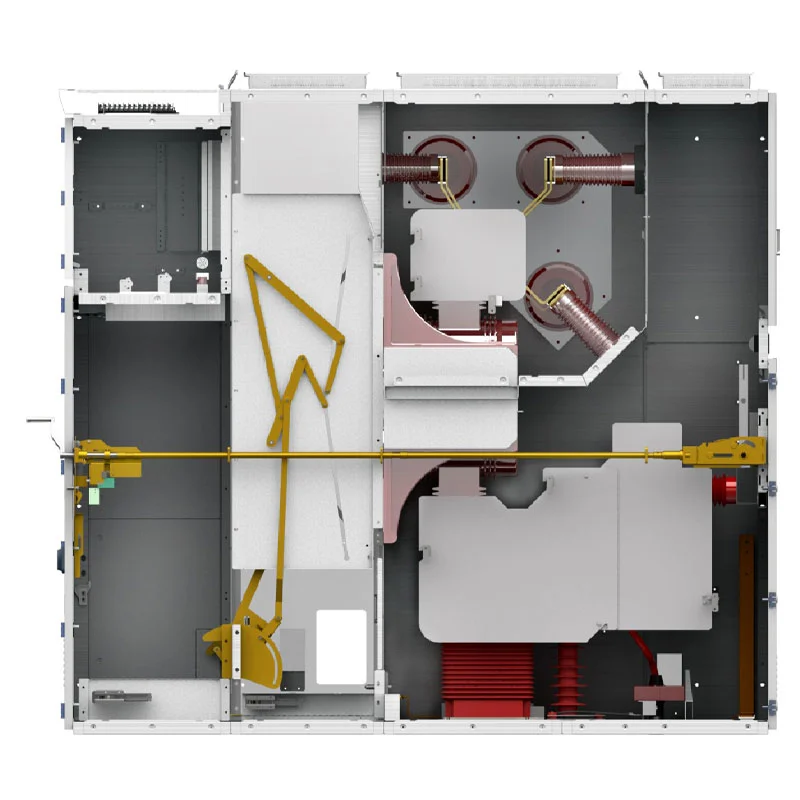

ब्रेकर कंपार्टमेंट, बसबार कंपार्टमेंट, यासह कॅबिनेट परिभाषित इलेक्ट्रिकल विभागांमध्ये आयोजित केले जाते. केबल कंपार्टमेंट आणि इन्स्ट्रुमेंट/कंट्रोल कंपार्टमेंट.
ब्रेकर विभागात व्हॅक्यूम सर्किट ब्रेकर आणि त्याची कार्यप्रणाली समाविष्ट आहे. बसबार विभाग प्रदान करतो कॅबिनेटमधील मुख्य विद्युत कनेक्शन, तर केबल कंपार्टमेंट इनकमिंगसाठी जागा प्रदान करते आणि आउटगोइंग केबल कनेक्शन.
साधन आणि नियंत्रण विभागात संरक्षण, मापन, नियंत्रण आणि यासाठी आवश्यक असलेले दुय्यम घटक असतात संकेत
ही व्यवस्था अभियंत्यांना स्थापनेचे, केबल मार्गाचे नियोजन करताना स्पष्ट अंतर्गत वास्तुरचना देते. कमिशनिंग आणि देखभाल.
उपकरणे चुकीच्या ऑपरेटिंग अनुक्रमांना प्रतिबंधित करण्यासाठी डिझाइन केलेली यांत्रिक इंटरलॉकिंग प्रणाली समाविष्ट करते.
पाच-पुरावा यंत्रणा चुकीचे सर्किट ब्रेकर ऑपरेशन, काढता येण्याजोग्या हालचाली टाळण्यासाठी आहे लोड अंतर्गत युनिट, उर्जा असताना अर्थिंग स्विच बंद करणे, अर्थिंग स्विच चालू असताना सर्किटला ऊर्जा देणे बंद राहते, आणि ऊर्जावान कंपार्टमेंटमध्ये अपघाती प्रवेश.
नियंत्रित दाब प्रदान करण्यासाठी कॅबिनेट रचनेमध्ये टॉप-माउंट केलेले प्रेशर रिलीफ डिव्हाइस देखील समाविष्ट केले आहे अंतर्गत दोष स्थिती दरम्यान सोडा.
KYN61-40.5 33kV इनडोअर VCB स्विचगियर पॅनेल इनकमिंग पॉवर, ट्रान्सफॉर्मर कनेक्शनसाठी कॉन्फिगर केले जाऊ शकते. आउटगोइंग फीडर, बस सेक्शनिंग, मीटरिंग आणि इनडोअर सबस्टेशनमध्ये व्होल्टेज मापन.
पॉवर प्लांट मध्यम-व्होल्टेज सहाय्यक वितरण, जनरेटर-संबंधित इलेक्ट्रिकल सिस्टमसाठी स्विचगियर वापरू शकतात. ट्रान्सफॉर्मर फीडर आणि डाउनस्ट्रीम वीज वितरण.
मोठ्या औद्योगिक सुविधा मोटार, ट्रान्सफॉर्मर, उत्पादन प्रणालीसाठी भिन्न फीडर कॉन्फिगरेशन वापरू शकतात. पंप, कंप्रेसर आणि सहायक विद्युत उपकरणे.
उच्च-शक्तीच्या विद्युत भारांसह खाणकाम ऑपरेशन्स ट्रान्सफॉर्मर फीडर, मोटर्स, भोवती स्विचगियर कॉन्फिगर करू शकतात. वायुवीजन उपकरणे, पंपिंग प्रणाली आणि प्रक्रिया सुविधा.
उपकरणे विशेष पायाभूत सुविधांसाठी देखील योग्य आहेत जेथे विद्युत वितरण समन्वित करणे आवश्यक आहे एकाधिक इमारती, उपकरणे क्षेत्र आणि सहाय्यक प्रणालींसह.
कॅस-स्पेस रॉकेट लाँच प्रकल्प हा Usune मध्यम-व्होल्टेज स्विचगियर अनुप्रयोगांसाठी प्रकल्प संदर्भ आहे.
रॉकेट प्रक्षेपण सुविधेमध्ये विशेष पायाभूत सुविधा आणि अनेक विद्युत भार वितरीत केले जातात विविध कार्यात्मक क्षेत्रे. त्यामुळे त्याच्या वीज वितरण प्रणालीला समन्वित इनकमिंग सर्किट्स, फीडर आवश्यक आहेत संरक्षण, विद्युत अलगाव, मापन आणि नियंत्रण.
या प्रकल्पासाठी, साइटच्या मध्यम-व्होल्टेज विद्युत वितरणाचा भाग म्हणून स्विचगियर लागू केले गेले. व्यवस्था प्रकल्पासाठी विद्युत उपकरणे ऐवजी व्यापक पायाभूत सुविधांशी एकत्रित करणे आवश्यक होते स्वतंत्र कॅबिनेट स्थापना म्हणून हाताळले जाते.
हा ऍप्लिकेशन विशेषीकृतांसाठी मध्यम-व्होल्टेज वितरण उपकरणे पुरवण्याचा उसुनचा अनुभव दर्शवितो विशिष्ट इलेक्ट्रिकल सिस्टम आवश्यकतांसह अभियांत्रिकी प्रकल्प.
| आयटम | तपशील |
| मालिका | KYN61 |
| रेट केलेले व्होल्टेज | 3.6kV, 7.2kV, 12kV, 24kV, 36kV |
| रेट केलेली वारंवारता | 50Hz / 60Hz |
| रेट केलेले वर्तमान | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| रेट केलेले शॉर्ट-सर्किट ब्रेकिंग करंट | 25kA, 31.5kA, 40kA, 50kA |
| रेट केलेले शॉर्ट-टाइम विसस्टँड करंट | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| संरक्षण पदवी | IP4X बाह्य संलग्नक / IP2X अंतर्गत भाग |
| सभोवतालचे तापमान | -15°C ते +40°C |
| सापेक्ष आर्द्रता | दैनिक सरासरी ≤95%; मासिक सरासरी ≤90% |
| उंची | ≤1000m, उच्च उंचीसाठी डेरेटिंगसह |
| स्थापना | इनडोअर |
| प्रणाली | थ्री-फेज एसी |
वास्तविक प्रोजेक्ट व्होल्टेज, करंट, फॉल्ट लेव्हल यानुसार अंतिम इलेक्ट्रिकल कॉन्फिगरेशनची पुष्टी केली पाहिजे. इन्सुलेशन आवश्यकता, संरक्षण योजना आणि स्थापना परिस्थिती.
33kV-श्रेणीच्या स्विचगियर प्रकल्पासाठी, खरेदी पूर्ण विद्युत प्रणालीवर आधारित असावी. फक्त कॅबिनेट प्रमाण. प्रोजेक्ट टीमने रेट केलेल्या सिस्टम व्होल्टेजची पुष्टी केली पाहिजे, सतत लोड करंट, शॉर्ट-सर्किट पातळी, फीडरचे प्रमाण, ट्रान्सफॉर्मर क्षमता, केबल व्यवस्था, संरक्षण आवश्यकता आणि आवश्यक मापन कार्ये.
मोठ्या प्रकल्पांसाठी, लाइनअपमध्ये भिन्न कॅबिनेट कार्ये असू शकतात. इनकमिंग, आउटगोइंग, पीटी, मीटरिंग, बस सेक्शनलायझर आणि आयसोलेशन कॉन्फिगरेशन इलेक्ट्रिकल सिंगल-लाइन डायग्रामनुसार एकत्र केले जाऊ शकतात.
हा दृष्टीकोन स्विचगियर आणि कनेक्टेड ट्रान्सफॉर्मर, केबल्स, संरक्षण उपकरणे यांच्यातील विसंगती टाळण्यास मदत करतो. आणि डाउनस्ट्रीम भार.
प्रकल्पाच्या इलेक्ट्रिकल आर्किटेक्चरनुसार अंतिम कॅबिनेट व्यवस्था विकसित केली जाऊ शकते. वेगळे इनकमिंग आणि आउटगोइंग सर्किट्सची संख्या समन्वित स्विचगियर लाइनअपमध्ये व्यवस्था केली जाऊ शकते.
ठराविक वितरण प्रणालीमध्ये अपस्ट्रीम उर्जा स्त्रोताशी जोडलेले इनकमिंग कॅबिनेट समाविष्ट असू शकते, अनेक ट्रान्सफॉर्मर किंवा मोठे भार पुरवठा करणारी आउटगोइंग कॅबिनेट आणि व्होल्टेजसाठी अतिरिक्त पीटी किंवा मीटरिंग कॅबिनेट मापन आणि ऊर्जा निरीक्षण.
जेथे प्रकल्पाला दोन उर्जा स्त्रोत किंवा विभाजित बस विभाग आवश्यक आहेत, तेथे बस विभागीय कार्ये देखील असू शकतात लाइनअप मध्ये समाविष्ट केले.
ही कॉन्फिगरेशन पद्धत वैयक्तिक सबस्टेशन आणि मोठ्या मल्टी-कॅबिनेट दोन्हीसाठी उपकरणे योग्य बनवते वितरण प्रणाली.

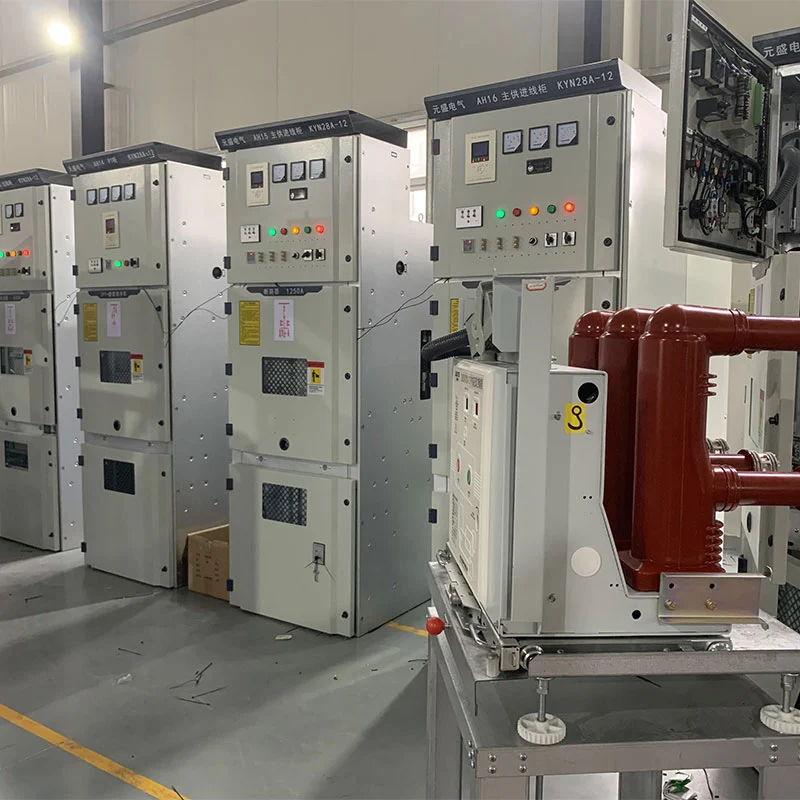

डिलिव्हरीपूर्वी, पूर्ण झालेले स्विचगियर कॅबिनेट असेंब्ली, प्राथमिक सर्किट कनेक्शनची तपासणी करते. दुय्यम वायरिंग, यांत्रिक ऑपरेशन आणि संबंधित विद्युत कार्ये.
काढण्यायोग्य यंत्रणा, सर्किट ब्रेकर ऑपरेशन, इंटरलॉकिंग फंक्शन्स, ग्राउंडिंग व्यवस्था आणि कॅबिनेट उत्पादन तपासणी प्रक्रियेदरम्यान बांधकाम तपासले जाते.
Usune प्रकल्प आवश्यकतांनुसार संबंधित तपासणी रेकॉर्ड आणि चाचणी दस्तऐवजीकरण प्रदान करू शकते, परवानगी देते शिपमेंटपूर्वी उपकरणे सत्यापित करण्यासाठी ग्राहक, EPC कंत्राटदार आणि तृतीय-पक्ष निरीक्षक.
मध्यम-व्होल्टेज स्विचगियर सिस्टमचे मूल्य त्याच्या प्रारंभिक इलेक्ट्रिकल रेटिंगपुरते मर्यादित नाही. मोठ्या साठी पायाभूत सुविधा आणि औद्योगिक प्रकल्प, उपकरणे देखील आयोजित ऑपरेशन समर्थन करणे आवश्यक आहे, नियोजित देखभाल, भविष्यातील सर्किट व्यवस्थापन आणि व्यापक वीज वितरण नेटवर्कसह स्थिर एकीकरण.
KYN61-40.5 33kV इनडोअर व्हीसीबी स्विचगियर पॅनेलचे विभागीय बांधकाम एक परिभाषित व्यवस्था प्रदान करते प्राथमिक आणि दुय्यम उपकरणांसाठी, तर काढता येण्याजोगे सर्किट ब्रेकर डिझाइन स्विचिंग युनिटला अनुमती देते तपासणी आणि सर्व्हिसिंगसाठी हलविले.
अशा सुविधांसाठी जेथे विद्युत वितरण अनेक वर्षे चालणे अपेक्षित आहे, हे संयोजन तयार करण्यात मदत करू शकते अधिक आटोपशीर मध्यम-व्होल्टेज वितरण प्रणाली आणि भविष्यातील देखभाल नियोजन सुलभ करते.
प्रदान केलेल्या तपशीलामध्ये 3.6kV, 7.2kV, 12kV, 24kV आणि 36kV कॉन्फिगरेशन समाविष्ट आहेत. वास्तविक रेट केलेले व्होल्टेज ग्राहकाच्या पॉवर सिस्टमनुसार पुष्टी केली पाहिजे.
पुरवलेले तपशील 36kV रेट केलेले कॉन्फिगरेशन सूचीबद्ध करते, ज्याचा 33kV-वर्ग प्रणाली विषयासाठी विचार केला जाऊ शकतो. वास्तविक सिस्टम आवश्यकता, इन्सुलेशन पातळी आणि लागू मानकांची पुष्टी करण्यासाठी.
हे मध्यम-व्होल्टेज पॉवर प्राप्त करणे, वितरण, स्विचिंग, संरक्षण, मापन आणि नियंत्रणासाठी वापरले जाते इनडोअर थ्री-फेज एसी पॉवर सिस्टम.
प्रदान केलेले कॉन्फिगरेशन 630A ते 3150A पर्यंत आहे. जास्तीत जास्त प्रमाणानुसार योग्य रेटिंग निवडले पाहिजे सतत लोड आणि प्रकल्प डिझाइन.
उपलब्ध रेटिंगमध्ये 25kA, 31.5kA, 40kA आणि 50kA समाविष्ट आहे, गणना केलेल्या फॉल्टद्वारे निर्धारित लागू मूल्यासह विद्युत प्रणालीची पातळी.
होय. Usune इनकमिंग, आउटगोइंग, पीटी, मीटरिंग, बस सेक्शनलायझर आणि आयसोलेशन फंक्शन्सनुसार कॉन्फिगर करू शकते ग्राहकाचे सिंगल-लाइन डायग्राम आणि तांत्रिक आवश्यकता.
Usune ISO 9001, ISO 14001 आणि ISO 45001 व्यवस्थापन प्रणाली अंतर्गत कार्य करते. उत्पादने त्यानुसार डिझाइन केले आहेत लागू IEC आणि GB मानक, लागू कॉन्फिगरेशनसाठी उपलब्ध CE प्रमाणपत्रासह.
होय. Usune त्यानुसार तांत्रिक तपशील, चाचणी अहवाल, रेखाचित्रे आणि इतर प्रकल्प दस्तऐवजीकरण प्रदान करू शकतात ग्राहक आणि अभियांत्रिकी आवश्यकता.
मानक कॉन्फिगरेशन इनडोअर इंस्टॉलेशनसाठी डिझाइन केले आहे. विशेष परिस्थिती जसे की उच्च उंची, उच्च ऑर्डर करण्यापूर्वी आर्द्रता किंवा असामान्य पर्यावरणीय परिस्थितीची पुष्टी केली पाहिजे.
