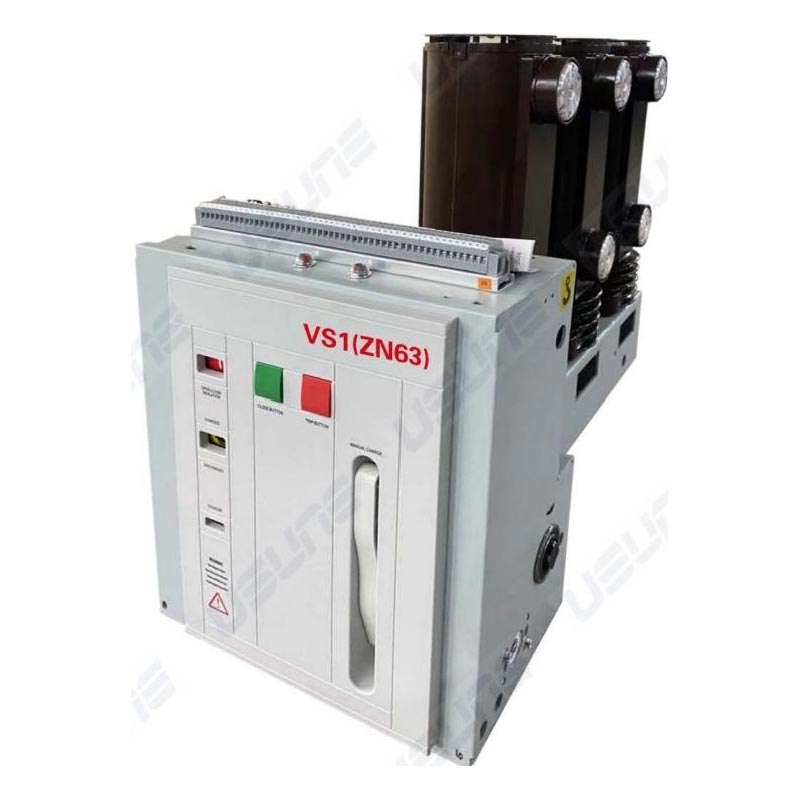

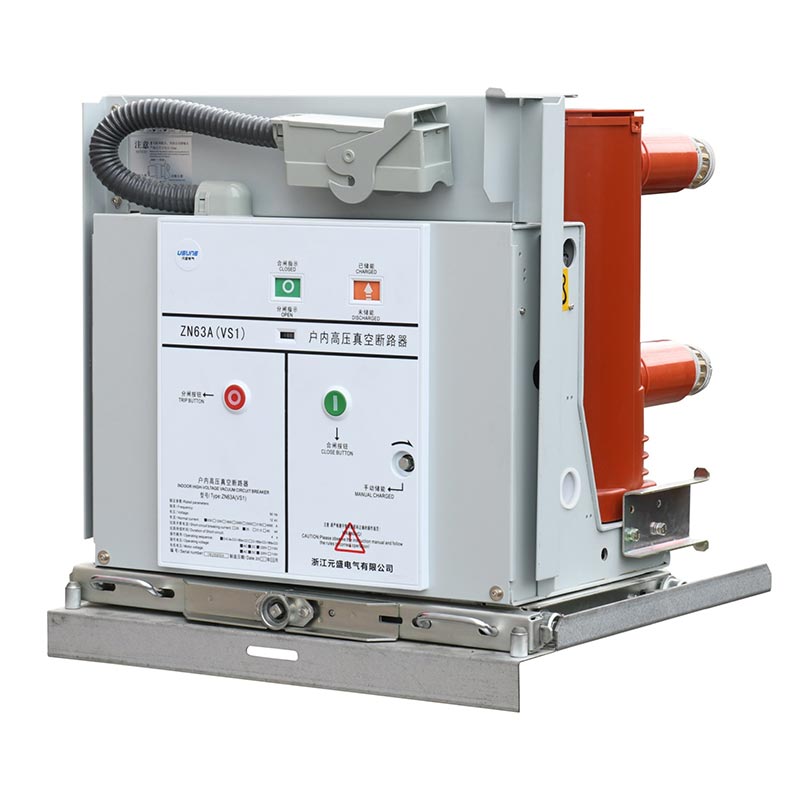

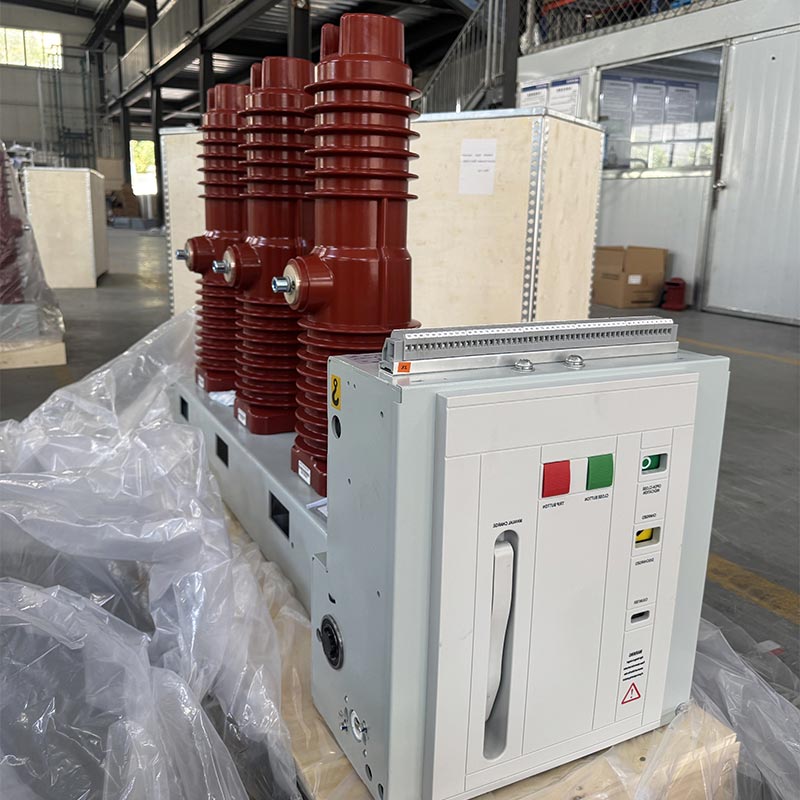

साइड माउंटेड इनडोअर व्हॅक्यूम सर्किट ब्रेकर

Usune साईड माउंटेड इनडोअर व्हॅक्यूम सर्किट ब्रेकर हे एक निश्चित हाय-व्होल्टेज स्विचगियर आहे जे प्रामुख्याने फिक्स्डमध्ये वापरले जाते स्विचगियर हे स्वतंत्रपणे वापरले जाऊ शकते किंवा रिंग नेटवर्क वीज पुरवठा प्रणाली, बॉक्स-प्रकार ट्रान्सफॉर्मर, आणि विविध अ-मानक वीज पुरवठा प्रणाली. त्याचा मुख्य फायदा त्याच्या व्हॅक्यूम आर्क-विझवण्याच्या तंत्रज्ञानामध्ये आहे, पारंपारिक चाप-विझवणाऱ्या माध्यमांमुळे होणारे प्रदूषण आणि नुकसान टाळणे, प्रभावीपणे वीजपुरवठा सुधारणे सुरक्षितता आणि स्थिरता. हे उत्पादन स्वतंत्रपणे विकसित आणि परिपक्व असलेल्या Usune च्या कारखान्याद्वारे उत्पादित केले जाते उत्पादन प्रक्रिया आणि कठोर गुणवत्ता नियंत्रण, विविध कॉम्प्लेक्स अंतर्गत स्थिर आणि विश्वासार्ह ऑपरेशन सुनिश्चित करणे परिस्थिती

उत्पादन मानके आणि प्राधिकरण उत्पादनाची विश्वासार्हता आणि अनुपालन सुनिश्चित करण्यासाठी, Usune साइड माउंटेड इनडोअर व्हॅक्यूम सर्किट ब्रेकर GB/T1984-2014 "उच्च व्होल्टेज सर्किट ब्रेकर्स", JB3855-1996 "3.6~40.5KV इनडोअर हाय व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर्स", आणि DL/T403-2000 "12~40.5KV व्हॅक्यूम सर्किट ब्रेकर्स ऑर्डरिंग तांत्रिक परिस्थिती", आणि संबंधित आवश्यकतांचे पालन करतात IEC62271-100:2008. कारखाना सोडण्यापूर्वी प्रत्येक उत्पादनाची कठोर कारखाना तपासणी केली जाते आणि सर्व तांत्रिक पॅरामीटर्स डिझाइन आवश्यकता पूर्ण करतात, उत्पादनाच्या गुणवत्तेसाठी Usune ची वचनबद्धता प्रदर्शित करतात आणि सुरक्षित वापर सुनिश्चित करतात वापरकर्ते

ऑपरेटिंग वातावरण आणि उपयोज्यता

साइड माउंटेड इनडोअर व्हॅक्यूम सर्किट ब्रेकर विविध वातावरणास अत्यंत अनुकूल आणि योग्य आहे. खालील इनडोअर ऑपरेटिंग शर्ती:

1. सभोवतालचे तापमान: कमाल +40℃, किमान -15℃
2. सभोवतालची आर्द्रता: दैनिक सरासरी सापेक्ष आर्द्रता ≤95%, मासिक सरासरी ≤90%; दररोज सरासरी बाष्प दाब ≤22×10⁻³MPa, मासिक सरासरी ≤1.8×10⁻³MPa
3. उंची: 1000m पेक्षा जास्त नाही
4. भूकंपाची तीव्रता: 8 अंशांपेक्षा जास्त नाही
5. वातावरणीय वातावरण: लक्षणीय धूळ, धूर, संक्षारक आणि ज्वलनशील वायू, बाष्प किंवा मीठ फवारण्यापासून मुक्त प्रदूषण

टीप: जर वास्तविक ऑपरेटिंग वातावरण वरील सामान्य आवश्यकतांपेक्षा जास्त असेल, तर कृपया त्यांच्याशी सल्लामसलत करा योग्य उत्पादन समाधान सानुकूलित करण्यासाठी व्यावसायिक निर्माता Usune.

रचना आणि कार्य

1. एकूण रचना

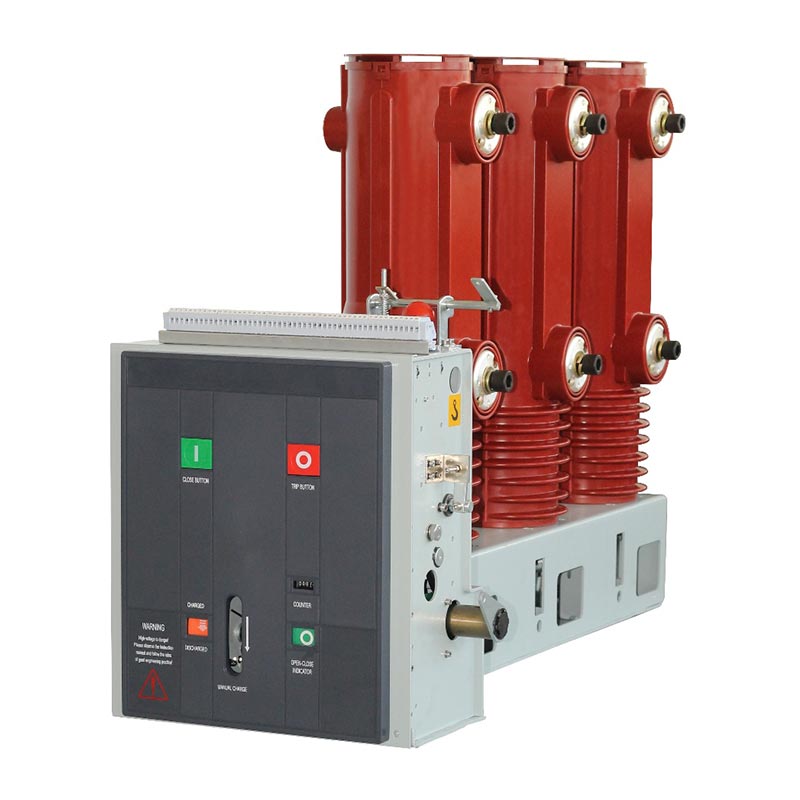

साइड माउंटेड इनडोअर व्हॅक्यूम सर्किट ब्रेकर ऑपरेटिंग मेकॅनिझमची फ्रंट-टू- बॅक व्यवस्था स्वीकारतो चाप विझवणारा कक्ष. मुख्य प्रवाहकीय सर्किट तीन-टप्प्यात मजला-आरोहित प्रकार आहे. व्हॅक्यूम इंटरप्टर इपॉक्सी राळ एपीजी प्रक्रियेचा वापर करून बनवलेल्या ट्यूबलर इन्सुलेटिंग सिलेंडरमध्ये रेखांशानुसार स्थापित केले जाते. या उत्कृष्ट अँटी-क्रीपेज कार्यप्रदर्शन प्रदान करते, इंटरप्टर पृष्ठभागावर धूळ जमा होण्याचे प्रमाण लक्षणीयरीत्या कमी करते, बाह्य घटकांना त्याच्या ऑपरेशनवर परिणाम होण्यापासून प्रतिबंधित करणे आणि दमट आणि उच्च इन्सुलेशन कार्यक्षमतेची खात्री करणे जोरदार प्रदूषित वातावरण.

2. ऑपरेटिंग यंत्रणा संरचना

ऑपरेटिंग मेकॅनिझम ही प्लानर स्प्रिंग-ऑपरेट केलेली यंत्रणा आहे, जी मॅन्युअल आणि इलेक्ट्रिक एनर्जी स्टोरेजला समर्थन देते. द इंटरप्टरच्या पुढील कॅबिनेटमध्ये ऑपरेटिंग मोटर स्थापित केली आहे. मंत्रिमंडळ पाच असेंब्लीमध्ये विभागलेले आहे चार इंटरमीडिएट विभाजनांद्वारे मोकळी जागा, ऊर्जा साठवण, ट्रान्समिशन, ट्रिपिंग आणि बफर घटक अनुक्रमे उत्पादन इंटरप्टर आणि ऑपरेटिंग मेकॅनिझमला एकाच डिझाइनमध्ये समाकलित करते, उच्च सुनिश्चित करते मेकॅनिझमचे ऑपरेशनल परफॉर्मन्स आणि इंटरप्टरचे ओपनिंग आणि क्लोजिंग दरम्यान जुळण्याची डिग्री आवश्यकता हे अनावश्यक मध्यवर्ती पायऱ्या कमी करते, ऊर्जा वापर आणि आवाज कमी करते आणि सुधारते ऑपरेशनल विश्वसनीयता.

मुख्य तपशील आणि तांत्रिक मापदंड

स्थापना आणि कमिशनिंग

1. नुकसानीसाठी सर्किट ब्रेकर तपासा. नुकसान झाल्यास, ते ताबडतोब वापरणे थांबवा.
2. दूषित पदार्थ काढून टाका (विशेषतः इन्सुलेट पृष्ठभागावरून). वाहतूक दरम्यान व्युत्पन्न दूषित पदार्थ किंवा स्टोरेज उत्पादनाच्या इन्सुलेशन कार्यक्षमतेवर परिणाम करू शकते.
३. ऊर्जा साठवण्यासाठी सर्किट ब्रेकर मॅन्युअली ऑपरेट करा आणि आवश्यकतेनुसार बंद/उघडण्याचे ऑपरेशन करा, ऊर्जा साठवण स्थिती आणि बंद/उघडण्याच्या स्थितीचे संकेतक सामान्य आहेत की नाही हे निरीक्षण करणे.
4. उर्जा साठवण्यासाठी सर्किट ब्रेकर चालवा आणि ऑपरेटिंग पॉवर वापरून क्लोजिंग/ओपनिंग ऑपरेशन करा पुरवठा, ऊर्जा साठवण स्थिती आणि स्थिती निर्देशक सामान्य आहेत की नाही हे तपासणे.
5. हँडकार्ट-प्रकार सर्किट ब्रेकरचे ऑपरेशन: पुश होलमध्ये पुश हँडल घाला, घड्याळाच्या दिशेने फिरवा 300±3mm एकूण पुश स्ट्रोकसह, मागे घेण्यासाठी आगाऊ आणि घड्याळाच्या उलट दिशेने; खुल्या स्थितीत, ते सहजतेने हलवा कार्यरत किंवा चाचणी स्थितीत, "क्लिक" आवाज ऐकू येईपर्यंत हँडल 30 वेळा मध्यम वेगाने फिरवा, ते स्थितीत आहे हे दर्शविते (पुश यंत्रणा खराब होऊ नये म्हणून जास्त शक्ती वापरू नका). यावेळी, द संबंधित स्थिती निर्देशक (S8, S9) सक्रिय केले जातील.

टीप: क्लोजिंग इंटरलॉकिंग डिव्हाइस वापरताना, ते अनलॉक करण्यासाठी इंटरलॉकिंग सर्किट पॉवर सप्लाय कनेक्ट करणे आवश्यक आहे बंद करण्यापूर्वी; अनपॅक करताना, सर्किट ब्रेकर कोपर फडकावून पॅकेजिंगच्या आवश्यकतेनुसार कार्य करा खालचा आउटगोइंग हात लोडखाली असल्याची खात्री करण्यासाठी, तीव्र प्रभाव आणि कंपन टाळून; म्हणून hoisting साधन काढा कॅबिनेटमध्ये ठेवण्यापूर्वी आवश्यक आहे.

रिअल-वर्ल्ड ॲप्लिकेशन केस स्टडी

प्रकरण: दक्षिण चीनमधील एका मोठ्या औद्योगिक उद्यानाने 50 Usune साइड-माउंटेड इनडोअर व्हॅक्यूम सर्किट ब्रेकर्स (मॉडेल) खरेदी केले. VS1-12/1250-25) त्याच्या उत्पादन कार्यशाळेच्या वीज वितरण प्रणालीसाठी. उद्यानात अनेक उत्पादन ओळी कार्यरत आहेत वैकल्पिकरित्या, शॉर्ट-सर्किट वर्तमान व्यत्ययामध्ये वारंवार पॉवर स्विचिंग आणि उच्च विश्वासार्हता आवश्यक आहे. पासून 2024 मध्ये इन्स्टॉलेशन आणि कमिशनिंग, उत्पादने अयशस्वी झाल्याशिवाय सलग 12 महिने स्थिरपणे कार्यरत आहेत, पॉवर सिस्टमचे प्रभावीपणे संरक्षण आणि नियंत्रण करणे, उपकरणे डाउनटाइम कमी करणे आणि उद्यानात सुधारणा करणे उत्पादन कार्यक्षमता. स्थानिक चीनी पुरवठादार म्हणून, Usune ने संपूर्ण ऑन-साइट इंस्टॉलेशन मार्गदर्शन प्रदान केले आणि विक्रीनंतरची देखभाल सेवा, ग्राहकांकडून उच्च प्रशंसा मिळवणे.

वारंवार विचारले जाणारे प्रश्न

Q1: सर्किट ब्रेकरचे वास्तविक ऑपरेटिंग वातावरण सामान्य आवश्यकतांपेक्षा जास्त असल्यास काय?

A1: जर सभोवतालचे तापमान, आर्द्रता, उंची इ. सामान्य आवश्यकतांपेक्षा जास्त असेल तर कृपया संपर्क साधा. निर्माता, Usune, ताबडतोब. एक व्यावसायिक तांत्रिक संघ साइटवर सर्वेक्षण करेल आणि सानुकूलित करेल विशेष अंतर्गत सर्किट ब्रेकरचे स्थिर ऑपरेशन सुनिश्चित करण्यासाठी विशेष वातावरणाशी जुळवून घेतलेले उत्पादन समाधान परिस्थिती एक जबाबदार पुरवठादार म्हणून, Usune प्रत्येक ग्राहकासाठी वैयक्तिक समाधान प्रदान करण्यासाठी वचनबद्ध आहे.

Q2: Usune साइड माउंटेड इनडोअर व्हॅक्यूम सर्किट ब्रेकरची सेवा आयुष्य वाढवण्यासाठी त्याची देखभाल कशी करावी?

A2: नियमित देखभालीमध्ये प्रामुख्याने तीन मुद्यांचा समावेश होतो: प्रथम, घाण टाळण्यासाठी इन्सुलेशन पृष्ठभाग नियमितपणे स्वच्छ करा इन्सुलेशन कार्यप्रदर्शन प्रभावित करण्यापासून संचय; दुसरे, नियमितपणे ऊर्जा साठवण स्थिती तपासा, ओपनिंग/क्लोजिंग इंडिकेटर, आणि वायरिंगमध्ये ढिलेपणा किंवा नुकसान नाही याची खात्री करण्यासाठी; तिसरे, मॅन्युअल आणि इलेक्ट्रिक आचरण ऑपरेटिंग यंत्रणेची लवचिकता आणि विश्वासार्हता तपासण्यासाठी दर 6 महिन्यांनी ऑपरेशन चाचण्या केल्या जातात. याव्यतिरिक्त, द फॅक्टरी वापरकर्त्यांना उत्पादन टिकवून ठेवण्यास मदत करण्यासाठी तपशीलवार देखभाल पुस्तिका आणि विक्रीनंतरचे मार्गदर्शन प्रदान करते वैज्ञानिकदृष्ट्या
