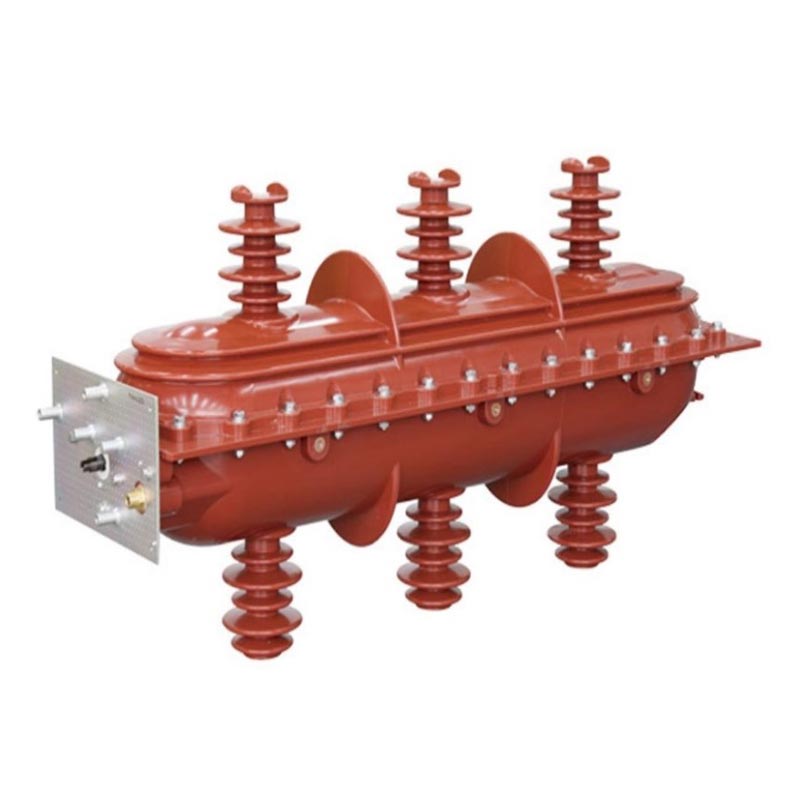

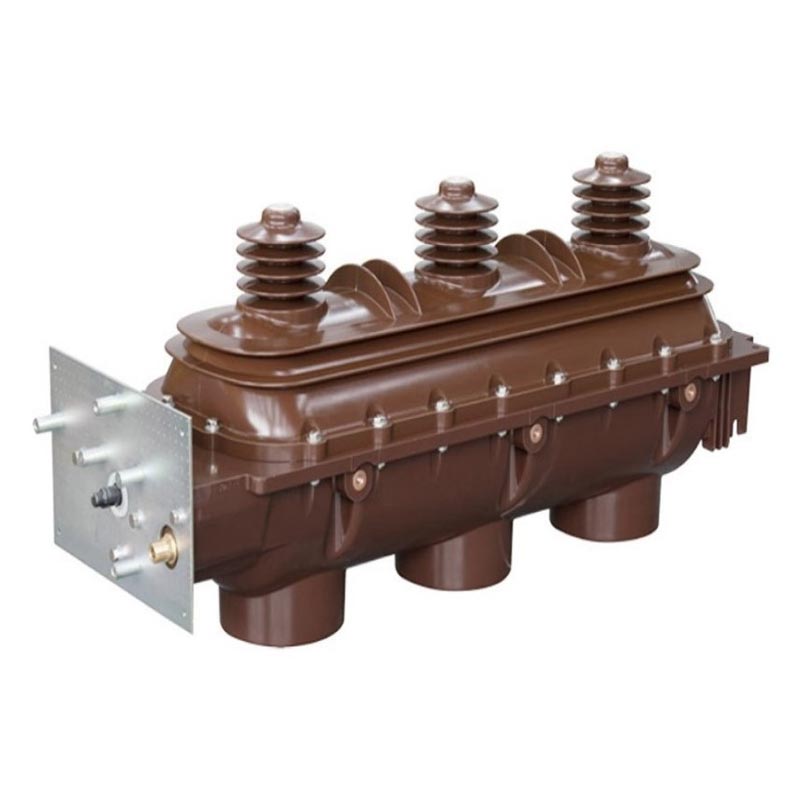

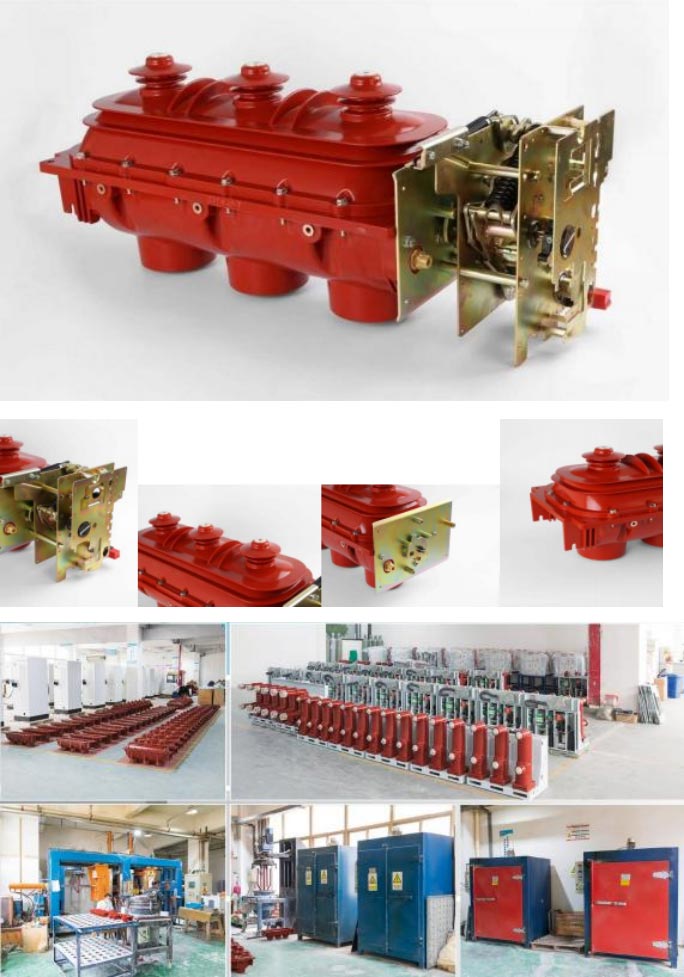

Sf6 लोड ब्रेकर स्विच

चीनमध्ये उच्च-व्होल्टेज विद्युत उपकरणांचे व्यावसायिक निर्माता म्हणून, Usune R&D आणि उत्पादनावर लक्ष केंद्रित करते मध्यम आणि उच्च-व्होल्टेज वीज वितरण उपकरणे, प्रगत उपकरणांनी सुसज्ज प्रमाणित कारखाना असलेले उत्पादन ओळी आणि कठोर गुणवत्ता तपासणी प्रक्रिया. FLN36-12D आणि FLRN36-12D इनडोअर एसी हाय-व्होल्टेज Sf6 लोड कंपनीने लाँच केलेले ब्रेकर स्विचेस ही प्रगत परदेशी वस्तू आत्मसात करून स्वतंत्रपणे विकसित केलेली प्रमुख उत्पादने आहेत. तंत्रज्ञान आणि ते चीनच्या उर्जा प्रणालीच्या वास्तविक ऑपरेशनल गरजांशी जोडणे.

सर्व Usune Sf6 लोड ब्रेकर स्विचेस सर्वसमावेशक प्रकार चाचणी उत्तीर्ण झाले आहेत, आणि त्यांची कार्यक्षमता पूर्णतः पालन करते GB3804 "3~63kV AC हाय व्होल्टेज लोड स्विचेस", GB16926 "हाय व्होल्टेज लोड स्विचेस-फ्यूज कॉम्बिनेशन", आणि IEC60265 आणि IEC60420 आंतरराष्ट्रीय मानके. "सुरक्षित उर्जा वापरासाठी सर्व काही" या मूळ संकल्पनेचे पालन करत उत्पादने आहेत थ्री-पोझिशन आर्क-विझवण्याचे कक्ष ("क्लोजिंग-ओपनिंग-ग्राउंडिंग") ने सुसज्ज, प्रभावीपणे सुरक्षित आणि सुनिश्चित करणे स्थिर उर्जा ऑपरेशन. उच्च-व्होल्टेज स्विचगियरचा विश्वासार्ह पुरवठादार म्हणून, Usune सर्वसमावेशक पूर्व-विक्री प्रदान करते विविध अनुप्रयोग परिस्थितींमध्ये उपकरणांचे सुरळीत ऑपरेशन सुनिश्चित करण्यासाठी सल्लामसलत आणि विक्रीनंतरची सेवा.

अर्जाची व्याप्ती

Sf6 लोड ब्रेकर स्विच तीन-फेज AC 10kV, 24kV, 36kV, 50/60Hz पॉवर सिस्टमसाठी योग्य आहे. ते मोठ्या प्रमाणावर आहे औद्योगिक आणि खाण उद्योग, उंच इमारती, शहरी निवासी क्षेत्रे, सबस्टेशन्स, मोठ्या खरेदीमध्ये वापरले जाते मॉल्स, विमानतळ, भुयारी मार्ग, रुग्णालये आणि इतर वीज वितरण परिस्थिती. त्याची मुख्य कार्ये लोड स्विच करणे आहेत करंट आणि फॉल्ट करंट, रेषा आणि डिस्ट्रीब्युशन ट्रान्सफॉर्मर नियंत्रित आणि संरक्षित करते, सुरक्षित आणि स्थिर उर्जा प्रदान करते सामाजिक उत्पादन आणि जीवनाच्या सर्व क्षेत्रांसाठी संरक्षण.

वापर अटी

1. सामान्य ऑपरेटिंग अटी

- सभोवतालचे तापमान: -25 ℃ ते +40 ℃, चीन आणि इतर प्रदेशातील बहुतेक हवामान परिस्थितीसाठी योग्य.
- उंची: 2000m पेक्षा जास्त नाही, बहुतेक शहरे आणि औद्योगिक क्षेत्रांसाठी योग्य.
- आर्द्रता: दैनिक सरासरी सापेक्ष आर्द्रता <95%, मासिक सरासरी सापेक्ष आर्द्रता <90%; दररोज सरासरी वाफ दाब ≤2.2kPa, मासिक सरासरी बाष्प दाब ≤1.8kPa, दमट वातावरणात स्थिर ऑपरेशन सुनिश्चित करते.

2. विशेष ऑपरेटिंग अटी

राष्ट्रीय मानक GB/T11022-1999 नुसार "उच्च व्होल्टेज स्विचगियरसाठी सामान्य तांत्रिक आवश्यकता आणि कंट्रोलगियर मानक", स्विचगियर सामान्य ऑपरेटिंग परिस्थितीत ऑपरेट केले पाहिजे. वापरकर्ता कार्यरत असल्यास परिस्थिती सामान्य परिस्थितीशी जुळत नाही (जसे की स्थापना उंची 2000m पेक्षा जास्त, सभोवतालचे तापमान सामान्य मर्यादा ओलांडणे, उच्च आर्द्रता ज्यामुळे संक्षेपण इ.), व्यावसायिकांशी सल्लामसलत करणे आवश्यक आहे एकमत होण्यासाठी आणि उपकरणांचे सुरक्षित आणि स्थिर ऑपरेशन सुनिश्चित करण्यासाठी निर्माता Usune आगाऊ.

स्ट्रक्चरल वैशिष्ट्ये

1. एकात्मिक इन्सुलेशन स्ट्रक्चर: वरच्या आणि खालच्या कवचांना इपॉक्सी रेजिनने इंजेक्शन मोल्ड केले जाते, ज्यामुळे सीलबंद, गॅसने भरलेली अंतर्गत पोकळी. हे उत्कृष्ट इन्सुलेशन आणि गंज प्रतिरोध प्रदान करते, प्रभावीपणे बाह्य वातावरणापासून अंतर्गत घटक वेगळे करणे आणि स्थिर ऑपरेशन सुनिश्चित करणे.

2. थ्री-पोझिशन ऑपरेटिंग मोड: सामान्य हलणारा संपर्क फिरतो, हळूहळू तीन ऑपरेटिंग अवस्था पूर्ण करतो: "बंद करणे," "उघडणे," आणि "ग्राउंडिंग." पोझिशन्स स्पष्टपणे परिभाषित केल्या आहेत, स्विचिंग विश्वसनीय आहे आणि चुकीचे कार्य आहे प्रभावीपणे प्रतिबंधित.

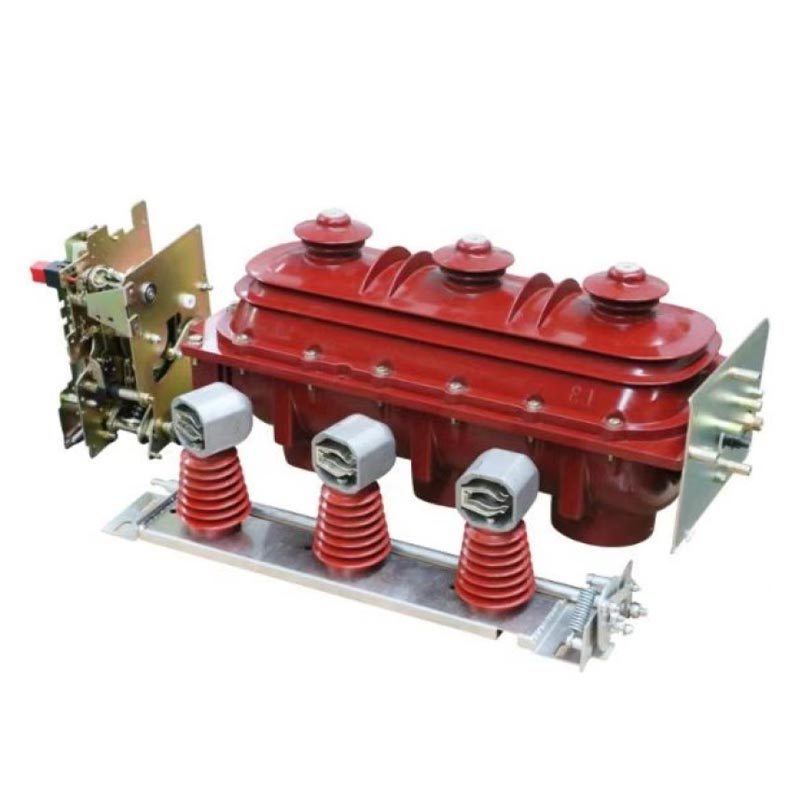

3. ड्युअल ऑपरेटिंग मेकॅनिझम: मूलभूत मॅन्युअल स्प्रिंग-लोडेड ऑपरेटिंग मेकॅनिझम समाविष्ट आहे, पर्यायी रिमोट कंट्रोलसाठी इलेक्ट्रिक क्लोजिंग/ओपनिंग फंक्शन. हे वापरकर्त्यांना त्यांच्या गरजेनुसार निवडण्याची परवानगी देते, ऑपरेशनल कार्यक्षमता सुधारणे.

4. इंटेलिजेंट मॉनिटरिंग: मेकॅनिझम बॉक्सचा पुढचा भाग SF6 प्रेशर गेज आणि पोझिशनसह सुसज्ज आहे सूचक प्रेशर गेज रिअल टाइममध्ये SF6 दबाव बदलांचे निरीक्षण करते आणि स्थिती निर्देशक थेट आहे मूव्हिंग कॉन्टॅक्ट ड्राईव्ह शाफ्टशी जोडलेले, हलत्या संपर्काच्या कामाचे पूर्णपणे विश्वसनीय संकेत सुनिश्चित करून स्थिती

5. सुरक्षितता संरक्षण: प्रेशर रिलीफ एस्केप डिव्हाइस शेलच्या मागील बाजूस स्थित आहे. जेव्हा अपघात होतो चाप-विझवणाऱ्या चेंबरमध्ये आणि उच्च दाब निर्माण होतो, अतिदाब वायू बाहेर पडू शकतो डिव्हाइस आणि मागे डिस्चार्ज केले जावे, फॉरवर्ड इजेक्शन प्रतिबंधित करते आणि ऑपरेटरची सुरक्षितता सुनिश्चित करते.

6. विश्वसनीय इंटरलॉकिंग: लोड स्विच आणि ग्राउंडिंग दरम्यान विश्वसनीय यांत्रिक इंटरलॉक प्रदान केले जातात स्विच, आणि ग्राउंडिंग स्विच आणि समोरच्या दरवाजाच्या दरम्यान (कॅबिनेट पॉवर वितरणासाठी), काटेकोरपणे प्रतिबंधित करणे चुकीचे ऑपरेशन आणि उपकरणांची ऑपरेशनल सुरक्षितता वाढवणे.

7. सीलिंग कार्यप्रदर्शन: समर्पित डायनॅमिक आणि स्थिर सीलिंग डिझाइनचा वापर करून, विश्वसनीय सीलिंग सुनिश्चित केले जाते. Usune च्या कठोर सीलिंग प्रक्रियेमुळे वार्षिक गळती दर उद्योग मानकांपेक्षा खूपच कमी आहे, उपकरणांना प्रतिबंधित करते SF6 गॅस गळतीमुळे अपयश.

मुख्य तांत्रिक मापदंड

व्यावहारिक अनुप्रयोग प्रकरणे

केस 1: चिनी नागरी निवासी भागात वीज वितरण प्रकल्प

पूर्व चीनमधील एका मोठ्या निवासी भागात 2000 पेक्षा जास्त घरे आणि शिखर असलेल्या 30 उंच इमारतींचा समावेश आहे 800kW ची वीज मागणी. सुरुवातीला, सामान्य लोड स्विचेस वापरले जात होते, वारंवार समस्या जसे की खराब सीलिंग, अस्थिर ऑपरेशन आणि ट्रिपिंग, ज्यामुळे रहिवाशांच्या सामान्य वीज पुरवठ्यावर परिणाम होतो. नंतर, एकाधिक तुलना केल्यानंतर पुरवठादार, मालमत्ता व्यवस्थापन कंपनीने मुख्य शक्ती म्हणून Usune FLN36-12D Sf6 लोड ब्रेकर स्विच निवडले वितरण नियंत्रण उपकरणे.

केस स्टडी 2: मोठा विमानतळ वीज पुरवठा संरक्षण प्रकल्प दक्षिण चीनमधील एक प्रमुख आंतरराष्ट्रीय विमानतळ आहे वीज पुरवठा स्थिरता आणि सुरक्षिततेसाठी अत्यंत उच्च आवश्यकता. गंभीर स्थितीत वीज खंडित होण्यास परवानगी नाही टर्मिनल बिल्डिंग आणि नेव्हिगेशन कंट्रोल रूम सारखे क्षेत्र. विमानतळाने Usune FLRN36-12D Sf6 लोड निवडले सबस्टेशनमध्ये स्थापनेसाठी ब्रेकर स्विचेस, गंभीर स्थितीत ओळींच्या नियंत्रणासाठी आणि संरक्षणासाठी जबाबदार आहेत क्षेत्रे

ब्रँड वचनबद्धता

चीनमधील उच्च-व्होल्टेज विद्युत उपकरणांचे व्यावसायिक निर्माता म्हणून, Usune जागतिक प्रदान करण्यासाठी वचनबद्ध आहे उच्च दर्जाचे, विश्वासार्ह आणि सुरक्षित Sf6 लोड ब्रेकर स्विच उत्पादने असलेले वापरकर्ते. आमच्या कारखान्यात प्रगत उत्पादन आहे उपकरणे आणि एक कठोर गुणवत्ता व्यवस्थापन प्रणाली. कच्च्या मालाच्या खरेदीपासून ते उत्पादन वितरणापर्यंत, प्रत्येक पायरी उत्पादनाची गुणवत्ता सुनिश्चित करण्यासाठी कठोर चाचणी घेते. एक विश्वासार्ह पुरवठादार म्हणून, आम्ही केवळ उच्च-कार्यक्षमता प्रदान करत नाही उत्पादने पण सर्वसमावेशक पूर्व-विक्री सल्लामसलत, ऑन-साइट स्थापना, कमिशनिंग आणि विक्रीनंतर देखभाल सेवा, ऑपरेशन दरम्यान वापरकर्त्यांच्या कोणत्याही चिंता दूर करणे.
