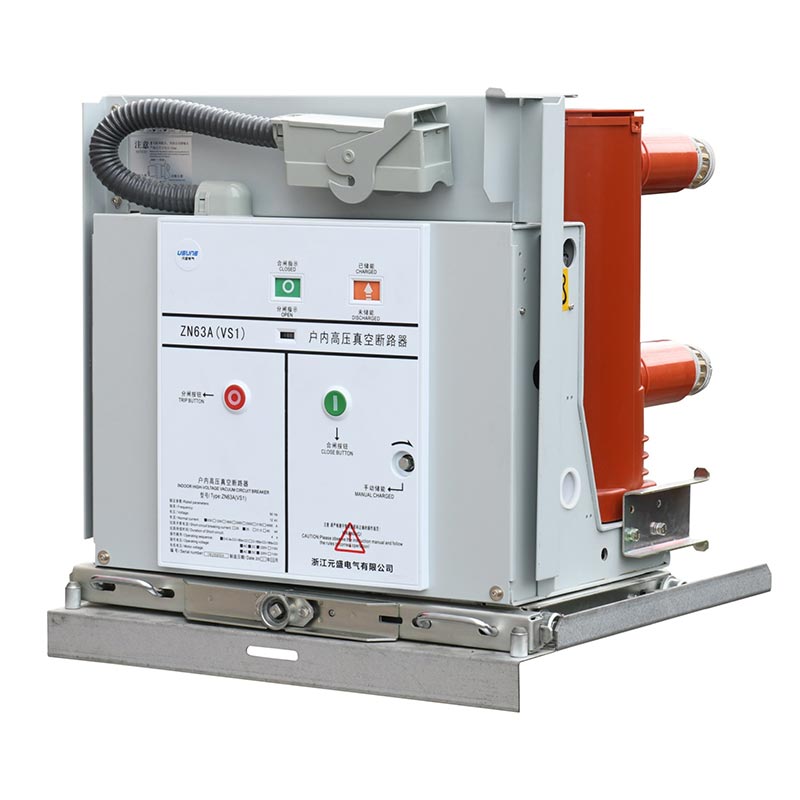

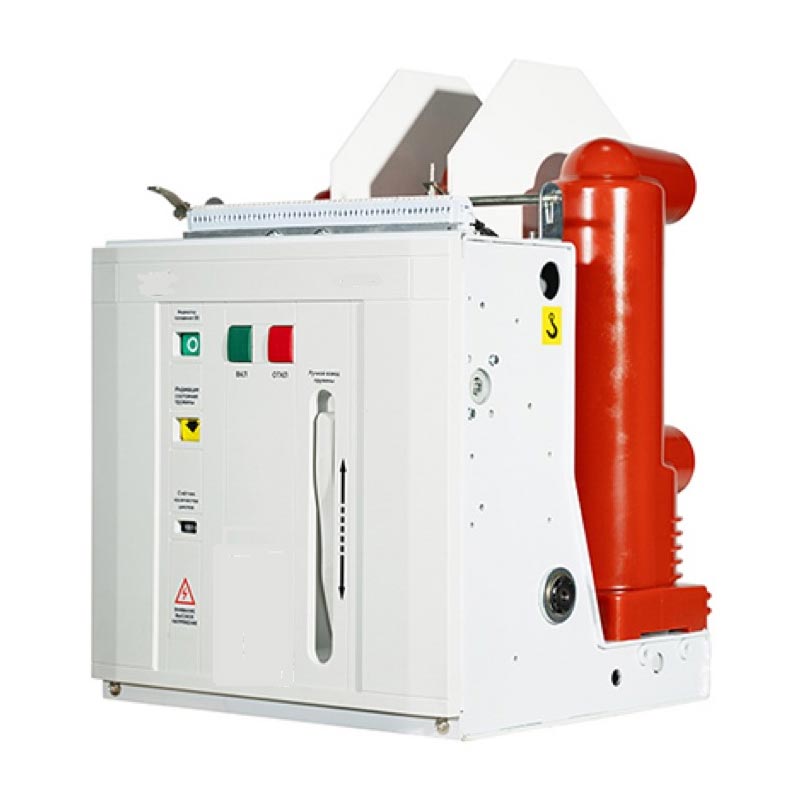

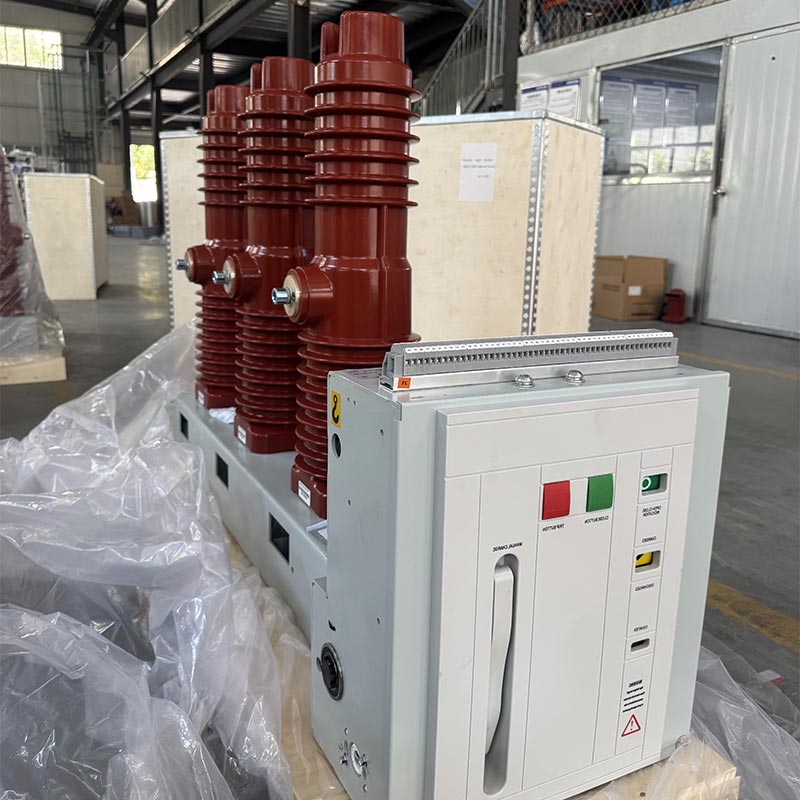

इनडोअर हाय व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर

Usune VS1(ZN63)-12 मालिका इनडोअर हाय व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर हे मुख्य विद्युत संरक्षण आणि नियंत्रण आहे 12kV पॉवर सिस्टमसाठी डिव्हाइस. स्प्रिंग-ऑपरेट मेकॅनिझम आणि सर्किट ब्रेकर बॉडीची एकात्मिक रचना इंटरमीडिएट ट्रान्समिशन लिंक्स कमी करते, ऊर्जेचा वापर आणि आवाज कमी करते आणि उत्पादन कार्यात सुधारणा करते विश्वसनीयता मुख्य सर्किट अविभाज्यपणे मजबूत ध्रुवांचा वापर करते, सर्किट ब्रेकरचे लघुकरण साध्य करते, पर्यावरणीय अनुकूलता आणि सेवा जीवन वाढवणे आणि बर्याच परिस्थितींमध्ये देखभाल-मुक्त ऑपरेशन सक्षम करणे.

उत्पादन फायदे

1.उच्च विश्वसनीयता

व्हॅक्यूम इंटरप्टर इपॉक्सी रेजिन एपीजीने बनवलेल्या ट्यूबलर इन्सुलेटिंग सिलेंडरमध्ये रेखांशानुसार स्थापित केला जातो, उत्कृष्ट क्रिपेज प्रतिरोध प्रदान करणे आणि धूळ साचणे आणि बाह्य हस्तक्षेप प्रभावीपणे प्रतिबंधित करणे. ते दमट आणि जास्त प्रदूषित वातावरणातही स्थिरपणे काम करू शकते.

2.लवचिक कॉन्फिगरेशन

हे निश्चित स्थापना युनिट म्हणून डिझाइन केले जाऊ शकते किंवा ड्रॉवर युनिट तयार करण्यासाठी समर्पित ॲक्ट्युएटरसह सुसज्ज केले जाऊ शकते. ते KYN28A-12 (GZS) टाईप सेंटर-माउंटेड ड्रॉवर-प्रकार स्विचगियरशी पूर्णपणे जुळते. मध्ये निश्चित प्रकार देखील वापरला जाऊ शकतो XGN मालिका निश्चित स्विचगियर.

3.वारंवार ऑपरेशनसाठी अनुकूल

व्हॅक्यूम व्यत्ययाच्या अनन्य फायद्यांचा फायदा घेऊन, ते विशेषतः आवश्यक परिस्थितींसाठी योग्य आहे रेट केलेल्या ऑपरेटिंग करंटवर वारंवार ऑपरेशन आणि शॉर्ट-सर्किट करंटचा वारंवार व्यत्यय, मजबूत ऑफर व्यावहारिकता

4. मानकांचे पालन

GB/T1984-2014 "हाय व्होल्टेज सर्किट ब्रेकर्स", JB3855-1996 "3.6~40.5kV इनडोअर हाय व्होल्टेजचे काटेकोरपणे पालन करते व्हॅक्यूम सर्किट ब्रेकर्स", DL/T403-2000 "12~40.5kV व्हॅक्यूम सर्किट ब्रेकर्स ऑर्डरिंग टेक्निकल कंडिशन", आणि IEC62271-100:2008 मानके, अधिकृत गुणवत्ता हमी सुनिश्चित करते.

तांत्रिक मापदंड

रचना आणि कार्य

1.एकूण रचना

Usune VS1(ZN63)-12 इनडोअर हाय व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर ऑपरेटिंगसह एकात्मिक रचना स्वीकारतो यंत्रणा आणि चाप-विझवणारा चेंबर समोर आणि मागील व्यवस्था. मुख्य प्रवाहकीय सर्किट तीन-चरण आहे मजल्यावरील आरोहित रचना. या अद्वितीय डिझाइनमुळे चाप-विझवणाऱ्या चेंबरवर धूळ जमा होण्याचे प्रमाण लक्षणीयरीत्या कमी होते पृष्ठभाग, व्हॅक्यूम आर्क-विझवणाऱ्या चेंबरला बाह्य घटकांचा परिणाम होण्यापासून प्रतिबंधित करते. अगदी दमट आणि जोरदार प्रदूषित वातावरण, ते उत्कृष्ट व्होल्टेज आणि उच्च प्रतिकार राखते, समान कामगिरी करते उत्पादने

2.ऑपरेटिंग मेकॅनिझम स्ट्रक्चर

ऑपरेटिंग मेकॅनिझम ही मॅन्युअल आणि इलेक्ट्रिक एनर्जी स्टोरेजसह प्लानर स्प्रिंग-ऑपरेट केलेली यंत्रणा आहे कार्ये ऑपरेटिंग मोटर चाप-विझवण्याच्या चेंबरच्या समोर कॅबिनेटमध्ये स्थित आहे. मंत्रिमंडळ आहे पाच असेंब्ली स्पेसमध्ये चार इंटरमीडिएट विभाजनांद्वारे विभागलेले, प्रत्येक घरात ऊर्जा साठवण, प्रसारण, ट्रिपिंग, आणि ऑपरेटिंग मेकॅनिझमचे बफर घटक. चाप-विझवणाऱ्या चेंबरची एकत्रित रचना आणि ऑपरेटिंग मेकॅनिझम ऑपरेटिंग मेकॅनिझमची कार्यक्षमता आणि चाप-विझवण्याचे कक्ष उघडणे आणि बंद करणे, अनावश्यक घटक कमी करणे, ऊर्जा कमी करणे उपभोग आणि आवाज, आणि सर्किट ब्रेकरची ऑपरेशनल विश्वासार्हता सुधारणे.

ऑपरेटिंग वातावरण

1. सभोवतालचे तापमान: कमाल +40℃, किमान -15℃
2. सभोवतालची आर्द्रता: दैनिक सरासरी सापेक्ष आर्द्रता ≤95%; मासिक सरासरी सापेक्ष आर्द्रता ≤90%; दैनिक सरासरी पाण्याची वाफ दाब ≤22×10⁻³MPa; मासिक सरासरी पाण्याची वाफ दाब ≤1.8×10⁻³MPa
3. उंची: 1000m पेक्षा जास्त नाही
4. भूकंपाची तीव्रता: 8 अंशांपेक्षा जास्त नाही
5. वातावरणीय वातावरण: लक्षणीय धूळ, धूर, संक्षारक किंवा ज्वलनशील वायू, बाष्प किंवा मीठ स्प्रे नाही आसपासच्या हवेत प्रदूषण.

टीप: वरील सामान्य ऑपरेटिंग वातावरण परिस्थिती ओलांडल्यास, कृपया आमच्या निर्मात्याशी संपर्क साधा वास्तविक कामकाजाच्या परिस्थितीनुसार उत्पादन सानुकूलित करण्यासाठी आगाऊ.

स्थापना आणि कमिशनिंग

1. वाहतूक आणि स्टोरेज दरम्यान नुकसानीसाठी सर्किट ब्रेकर तपासा. काही नुकसान आढळल्यास, ते वापरणे थांबवा ताबडतोब आणि विक्रीनंतरच्या समर्थनासाठी आमच्या पुरवठादाराशी संपर्क साधा.
2. घाण काढा (विशेषत: इन्सुलेशन पृष्ठभागावरून). वाहतूक किंवा स्टोरेज दरम्यान निर्माण होणारी घाण प्रभावित करू शकते उत्पादनाची इन्सुलेशन कार्यप्रदर्शन आणि सुरक्षेला धोका निर्माण होऊ शकतो.
3. ऊर्जा साठवण्यासाठी, बंद करण्यासाठी आणि उघडण्यासाठी नियमांनुसार सर्किट ब्रेकर मॅन्युअली चालवा. ऊर्जा साठवण स्थिती आणि खुल्या/बंद स्थितीचे संकेतक सामान्य आहेत.
4. उर्जा साठवण्यासाठी ऑपरेटिंग पॉवर सप्लाय वापरून सर्किट ब्रेकर चालवा, बंद करा आणि उघडा, निरीक्षण करा ऊर्जा साठवण स्थिती आणि खुल्या/बंद स्थितीचे संकेतक सामान्य आहेत.
5. हँडकार्ट-प्रकार सर्किट ब्रेकरचे ऑपरेशन: पुश होलमध्ये पुश हँडल घाला, ते घड्याळाच्या दिशेने वळवा आगाऊ, आणि मागे घेण्यासाठी घड्याळाच्या उलट दिशेने, एकूण आगाऊ स्ट्रोक 300±3mm; खुल्या स्थितीत, सहजतेने "क्लिक" ध्वनी ऐकू येईपर्यंत हँडल 30 वेळा मध्यम वेगाने फिरवून ते कार्यरत किंवा चाचणी स्थितीत हलवा, ते योग्य स्थितीत असल्याचे दर्शविते (पुश यंत्रणेचे नुकसान टाळण्यासाठी जास्त शक्ती वापरू नका), आणि एकाच वेळी, संबंधित स्थिती निर्देशक सर्किट कनेक्ट केले जाईल.

टीप: क्लोजिंग इंटरलॉकिंग डिव्हाइस निवडल्यास, इंटरलॉकिंग सर्किट पॉवर सप्लाय कनेक्ट करणे आवश्यक आहे सर्किट बंद करण्यापूर्वी ते अनलॉक करा.

रिअल-वर्ल्ड ॲप्लिकेशन केस

केस स्टडी: अर्बन कमर्शियल कॉम्प्लेक्स वीज वितरण प्रकल्प

मुख्य व्यवसाय जिल्ह्यात 150,000㎡ व्यावसायिक संकुल (शॉपिंग मॉल, ऑफिस बिल्डिंग आणि हॉटेल एकत्रित करणे) हांगझोऊ, चीन, स्थिर कामगिरीसह उच्च-व्होल्टेज सर्किट ब्रेकर आवश्यक आहेत, वारंवार अनुकूलता एकूण वीज पुरवठ्याची सातत्य सुनिश्चित करण्यासाठी ऑपरेशन आणि उच्च सुरक्षा. विविध पर्यायांची तुलना केल्यानंतर, द क्लायंटने Usune VS1-12/630-25 हँडकार्ट-प्रकार इनडोअर हाय व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर निवडले, 20 युनिट्स तैनात केले कॉम्प्लेक्सच्या उच्च आणि कमी व्होल्टेज वीज वितरण प्रणालीचे शॉर्ट-सर्किट संरक्षण आणि लोड नियंत्रण हाताळण्यासाठी. कार्यान्वित झाल्यापासून, ते कोणत्याही दोषांशिवाय स्थिरपणे कार्यरत आहे, फॉल्ट आयसोलेशन वेळ 0.3 सेकंदांपर्यंत कमी केला आहे, इलेक्ट्रिकल उपकरणांचे सामान्य ऑपरेशन प्रभावीपणे सुनिश्चित करणे आणि क्लायंटकडून उच्च प्रशंसा मिळवणे.

वारंवार विचारले जाणारे प्रश्न

Q1: जर इनडोअर हाय व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर सामान्य श्रेणीच्या बाहेरील वातावरणात वापरला गेला तर काय?

A1: जर वास्तविक ऑपरेटिंग वातावरण सामान्य परिस्थितीपेक्षा जास्त असेल (जसे की 1000m पेक्षा जास्त उंची, सभोवतालचे तापमान खाली -15℃ किंवा वरील +40℃, इ.), आमच्या निर्मात्याशी आगाऊ सल्ला घेणे आवश्यक आहे. आमचा कारखाना होईल इन्सुलेशन कार्यक्षमता वाढवणे आणि ऑप्टिमाइझ करणे यासारख्या वास्तविक पर्यावरणीय मापदंडांवर आधारित उत्पादने सानुकूलित करा सीलिंग स्ट्रक्चर्स, लक्ष्य वातावरणात स्थिर ऑपरेशन सुनिश्चित करण्यासाठी.

Q2: Usune VS1-12 मालिका सर्किट ब्रेकर्सची सेवा आयुष्य वाढवण्यासाठी त्यांची देखभाल कशी करावी?

A2: उत्पादन एकात्मिक ठोस पोल आणि एकात्मिक रचना स्वीकारते, देखभाल-मुक्त ऑपरेशन साध्य करते सामान्य वापर अंतर्गत. सर्किट ब्रेकरच्या पृष्ठभागाच्या स्वच्छतेची फक्त नियमित तपासणी केली जाते (विशेषतः इन्सुलेशन पृष्ठभाग), धूळ आणि घाण काढून टाकणे, आणि खुल्या/बंद स्थितीचे संकेतक आणि ऊर्जा साठवण स्थितीचे निरीक्षण आवश्यक आहेत. काही विकृती आढळल्यास, उत्पादन वापरणे ताबडतोब थांबवा आणि आमच्या पुरवठादाराशी संपर्क साधा पुढील नुकसान टाळण्यासाठी व्यावसायिक-विक्रीनंतरची देखभाल.

Q3: Usune VS1-12 मालिका सर्किट ब्रेकर्स स्विचगियरच्या इतर ब्रँडशी सुसंगत आहेत का?

A3: होय. उत्पादन राष्ट्रीय आणि आंतरराष्ट्रीय मानकांनुसार डिझाइन केलेले आहे आणि ते पूर्णपणे सुसंगत आहे KYN28A-12 (GZS) प्रकार केंद्र-माउंटेड ड्रॉवर-प्रकार स्विचगियर आणि XGN मालिका निश्चित स्विचगियर. शिवाय, आमच्या च्या विशिष्ट स्विचगियर मॉडेलनुसार उत्पादक उत्पादनाची परिमाणे आणि इंटरफेस समायोजित करू शकतो सुसंगतता सुनिश्चित करण्यासाठी ग्राहक. खरेदी करण्यापूर्वी, कृपया आमच्या पुरवठादारास स्विचगियर पॅरामीटर्स प्रदान करा व्यावसायिक जुळणी सल्ला.
