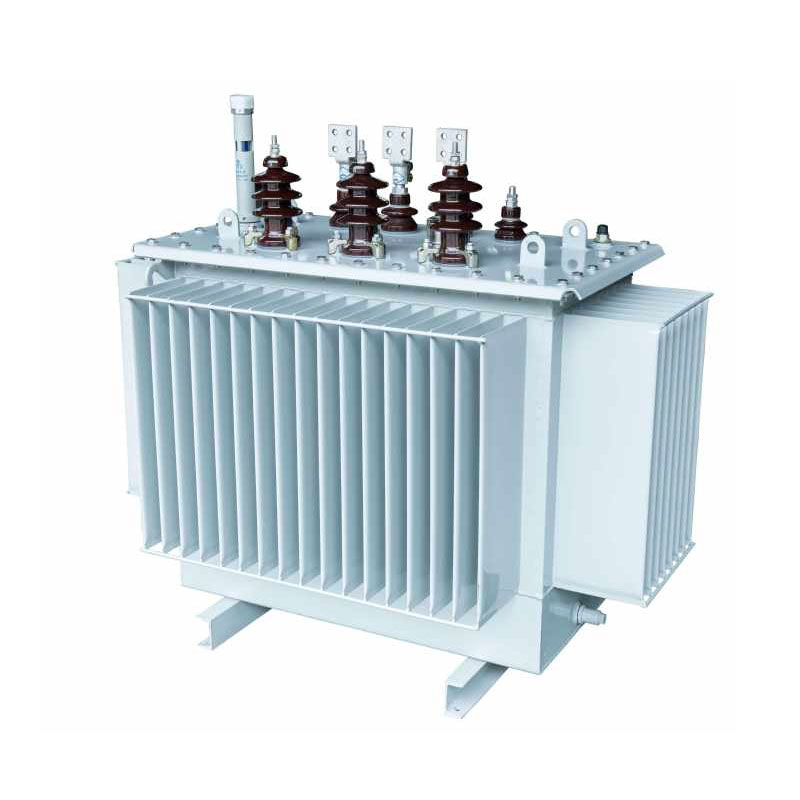

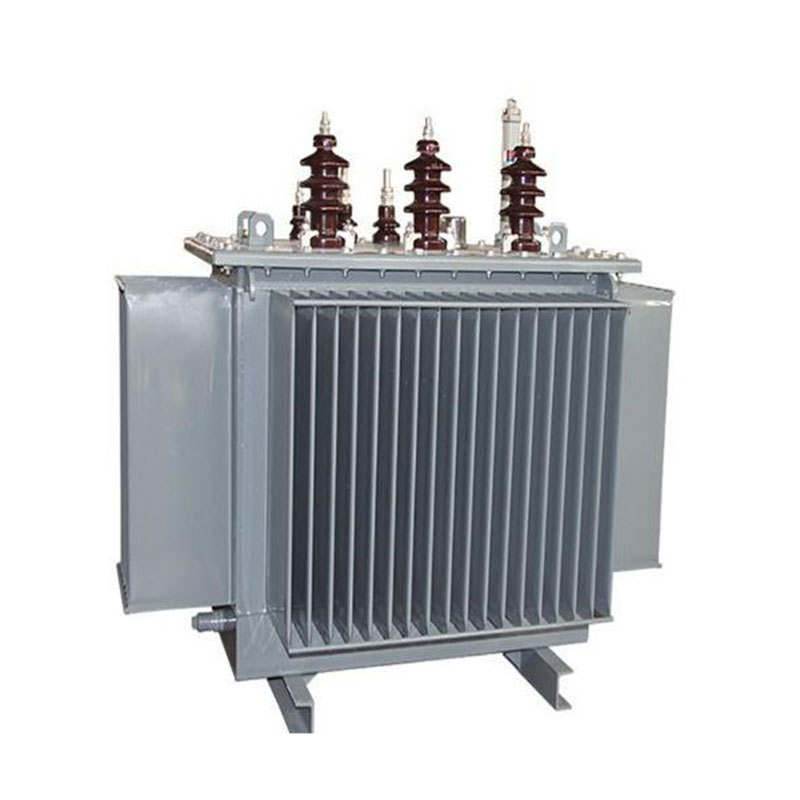

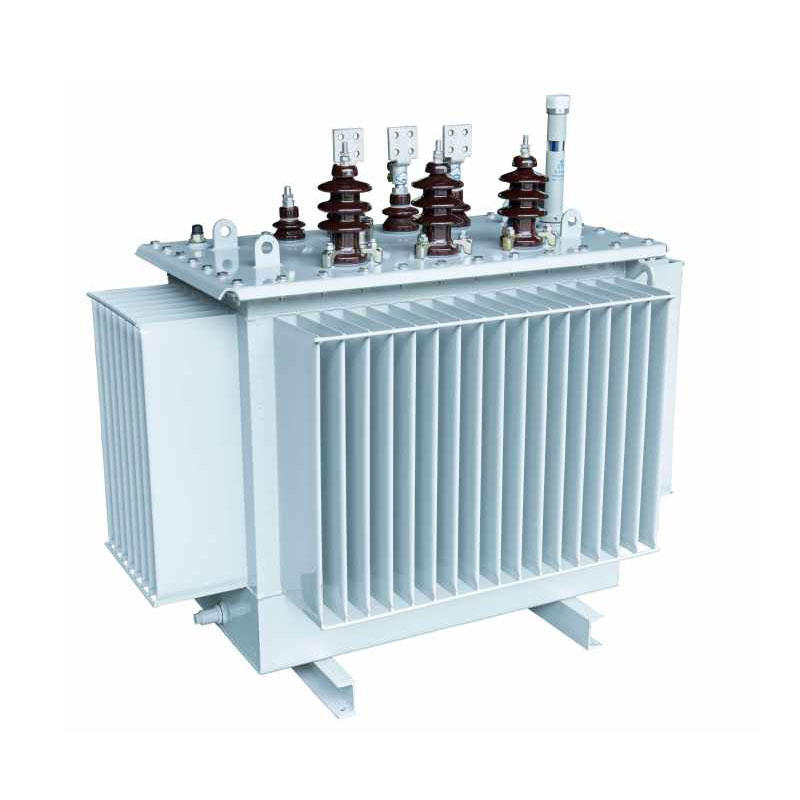

Usune 4000kVA थ्री फेज ऑइल इमर्स्ड ट्रान्सफॉर्मर 10kV, 20kV, आणि तीन मुख्य प्रवाहातील व्होल्टेज पातळी कव्हर करतो. 36kV, अपग्रेड केलेले, उच्च-कार्यक्षमतेचे, ऊर्जा-बचत वितरण ट्रान्सफॉर्मरचे प्रतिनिधित्व करते. पारंपारिकतेपासून दूर जात आहे स्टॅक केलेले-लॅमिनेशन कोर स्ट्रक्चर्स, ते समभुज त्रिकोणी 3D जखमेच्या कोर लेआउटचा अवलंब करते. या डिझाइनचा परिणाम ए वर्तुळाजवळ येणारा कोर कॉलम क्रॉस-सेक्शन, घट्ट वळण फिट आणि एक गॅपलेस मॅग्नेटिक सर्किट, मूलभूतपणे पारंपारिक ट्रान्सफॉर्मरमध्ये आढळणाऱ्या सामान्य समस्यांचे निराकरण करणे जसे की थ्री-फेज असमतोल, उच्च ऑपरेटिंग नुकसान आणि जास्त आवाज.
प्रमाणित उत्पादन लाइन आणि कठोर गुणवत्ता नियंत्रण प्रणालींद्वारे समर्थित, उत्पादन मजबूत पर्यावरणीय ऑफर करते अनुकूलता आणि उच्च ऑपरेशनल स्थिरता. हे कॉम्प्लेक्सच्या दीर्घकालीन, विश्वासार्ह वीज पुरवठ्याच्या मागण्या पूर्ण करते ग्रिड अपग्रेड, औद्योगिक उत्पादन आणि प्रीफेब्रिकेटेड सबस्टेशन इंटिग्रेशन यासह परिस्थिती-वितरण करताना उत्कृष्ट ऊर्जा-बचत फायदे आणि आर्थिक मूल्य.
कोर उच्च-शुद्धतेच्या धान्य-केंद्रित सिलिकॉन स्टील शीटपासून बनविला गेला आहे, आयातित जर्मन जॉर्ज वापरून प्रक्रिया केली जाते क्रॉस-कटिंग उपकरणे. हे अचूक 45° जॉइंटिंग प्रक्रिया आणि मल्टी-स्टेज वर्तुळाकार क्रॉस-सेक्शन वापरते लॅमिनेशनद्वारे तयार केलेली रचना, प्रभावीपणे चुंबकीय गळती आणि हिस्टेरेसिसचे नुकसान कमी करते. समभुज त्रिकोणी मांडणी हे सुनिश्चित करते की तिन्ही टप्प्यांसाठी चुंबकीय मार्ग समान आणि लहान आहेत. पूर्णपणे करून मॅग्नेटिक सर्किट एअर गॅप काढून टाकणे, डिझाइन लक्षणीयपणे नो-लोड लॉस आणि ऑपरेटिंग आवाज कमी करते, थर्ड-हार्मोनिक जनरेशन दडपते आणि तंतोतंत थ्री-फेज पॉवर बॅलन्स प्राप्त करते.
उच्च-व्होल्टेज कॉइल एक दंडगोलाकार वळण डिझाइन वापरते, तर कमी-व्होल्टेज कॉइल दोन्ही दंडगोलाकारांना समर्थन देते आणि फॉइल वळण प्रक्रिया. ऑप्टिमाइझ कॉइल रचना तर्कसंगत चुंबकीय सर्किट वितरण सुनिश्चित करते, शॉर्ट-सर्किट प्रभाव आणि ओव्हरलोड्ससाठी ट्रान्सफॉर्मरचा प्रतिकार लक्षणीयरीत्या वाढवणे, ज्यामुळे प्रभावीपणे ग्रिड चढउतारांमुळे कॉइलचे विकृतीकरण किंवा उपकरणे निकामी होणे प्रतिबंधित करणे. केंद्रित वळण रचना दीर्घकालीन लोड परिस्थितीत सुरक्षित आणि स्थिर ऑपरेशन सुनिश्चित करून, एकूण संरचनात्मक स्थिरता सुधारते.
टाकी उच्च-सुस्पष्टता असलेल्या कोल्ड-रोल्ड स्टीलपासून बनविली गेली आहे, विशेष जॉर्ज नालीदार टाकी उत्पादन वापरून ओळ पृष्ठभाग पेट्रोकेमिकल-ग्रेड, विशेष गंजरोधक फिनिशसह लेपित आहे जे तेल आणि रासायनिक गंज, ते विविध कठोर औद्योगिक ऑपरेटिंग वातावरणासाठी योग्य बनवते. एकात्मिक नालीदार रचना कार्यक्षम उष्णता अपव्यय प्रदान करते आणि थर्मल विस्तार आपोआप सामावून घेते आणि ट्रान्सफॉर्मर तेलाचे आकुंचन; याव्यतिरिक्त, हवेने अलग केलेले अंतर्गत डिझाइन प्रभावीपणे वृद्धत्व कमी करते इन्सुलेटिंग ऑइल, उपकरणांचे एकूण सेवा आयुष्य लक्षणीयरीत्या वाढवते.
4000kVA थ्री फेज ऑइल इमर्स्ड ट्रान्सफॉर्मर संपूर्ण वर्ग A इन्सुलेशन स्ट्रक्चर वापरतो. उच्च सह- आणि कमी-व्होल्टेज कॉइल्स एकाग्रतेने व्यवस्थित केले जातात, इंटर-कॉइल गॅप पेपरबोर्ड स्लीव्हज आणि एकत्रित डिझाइनचा वापर करते अंतर्गत इन्सुलेशन आणि उष्णता अपव्यय प्रणाली अनुकूल करण्यासाठी लहान तेल अंतर. हे प्रभावीपणे वाढवते उपकरणाची इन्सुलेशन ताकद, इन्सुलेशन ब्रेकडाउनच्या घटना दूर करते आणि सतत, सुरक्षित ऑपरेशन सुनिश्चित करते रेट केलेले लोड आणि मध्यम ओव्हरलोड परिस्थितीत.
Usune 4000kVA थ्री फेज ऑइल इमर्स्ड ट्रान्सफॉर्मर उत्कृष्ट ऊर्जा-बचत कार्यक्षमतेचा दावा करतो. वार्षिक कामकाज मानक उद्योग सूत्रे वापरून खर्च आणि कार्बन उत्सर्जन अचूकपणे मोजले जाऊ शकते, यासाठी डेटा समर्थन प्रदान करते प्रकल्प ऊर्जा मूल्यांकन आणि खर्च अंदाजपत्रक:
1. वार्षिक वीज खर्च सूत्र: वार्षिक वीज खर्च (CNY/वर्ष) = [नो-लोड लॉस (kW) + लोड लॉस (kW) × (सरासरी
लोड दर)²] × ३६५ दिवस × २४ तास × विजेची किंमत
2. वार्षिक कार्बन उत्सर्जन सूत्र: वार्षिक CO₂ उत्सर्जन = [नो-लोड लॉस (kW) + लोड लॉस (kW) × (सरासरी लोड दर)²] ×
३६५ दिवस × २४ तास × कार्बन उत्सर्जन घटक (kg-CO₂/kWh)
समान क्षमतेच्या पारंपारिक ट्रान्सफॉर्मरच्या तुलनेत, या उत्पादनामध्ये कमी नो-लोड आणि लोड लॉस वैशिष्ट्ये आहेत. मध्ये औद्योगिक उत्पादन आणि शहरी पॉवर ग्रिड्स यांसारख्या दीर्घकालीन सतत ऑपरेशनची आवश्यकता असलेली परिस्थिती - ते प्रभावीपणे वीज खर्च कमी करते आणि कार्बन उत्सर्जन कमी करते. हे ग्रिड ऊर्जा-बचत मानकांचे आणि ग्रीनचे पूर्णपणे पालन करते औद्योगिक उत्पादन आवश्यकता, उत्कृष्ट आर्थिक आणि पर्यावरणीय फायदे वितरीत करणे.
| नाममात्र क्षमता (kVA) | HV (kV) | उच्च व्होल्टेज टॅपिंग श्रेणी | LV (kV) | वेक्टर गट | नो-लोड लॉस (kW) | लोड कमी (kW) | नो-लोड करंट (%) | प्रतिबाधा (%) | एकूण वजन (किलो) | L×W×H (मिमी) | स्थापना केंद्र / स्थापना भोक (मिमी) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
100 | ६३०/६०० | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | १५८०/१५०० | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | १८९०/१८०० | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | ५५०×५५०/४×φ१९ | |||||
| 200 | 340 | २७३०/२६०० | 1 | 790 | 1200×770×1075 | ५५०×५५०/४×φ१९ | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | ३८३०/३६५० | 0.8 | 1110 | 1305×840×1120 | ५५०×५५०/४×φ१९ | |||||
| 400 | 570 | ४५२०/४३०० | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | ५४१०/५१५० | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
टीप: 500 केव्हीए आणि त्याहून कमी रेट केलेल्या ट्रान्सफोमरसाठी, टेबलमधील रॅम्पवरील लोड कमी आहे ला लागू Dyn11 कनेक्शन गट, आणि रॅम्पच्या खाली लोड कमी होणे Yyn0 कनेक्शन गटाला लागू आहे.
| नाममात्र क्षमता (kVA) | HV (kV) | उच्च व्होल्टेज टॅपिंग श्रेणी | LV (kV) | वेक्टर गट | नो-लोड लॉस (kW) | लोड कमी (kW) | नो-लोड करंट (%) | प्रतिबाधा (%) | एकूण वजन (किलो) | L×W×H (मिमी) | स्थापना केंद्र / स्थापना भोक (मिमी) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
80 | ६३०/६०० | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | १५८०/१५०० | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | १८९०/१८०० | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | २७३०/२६०० | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | ३८३०/३६५० | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | ४५२०/४३०० | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | ५४१०/५१५० | 0.7 | 1590 | १५४५×९५०×१४४५ | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| नाममात्र क्षमता (kVA) | HV (kV) | उच्च व्होल्टेज टॅपिंग श्रेणी | LV (kV) | वेक्टर गट | नो-लोड लॉस (kW) | लोड कमी (kW) | नो-लोड करंट (%) | प्रतिबाधा (%) | एकूण वजन (किलो) | L×W×H (मिमी) | स्थापना केंद्र / स्थापना भोक (मिमी) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
80 | ५०५/४८० | 1.8 | 4.0 | 390 | 1210×705×935 | ४००×४००/४×φ१४ |
| 50 | 100 | ७३०/६९५ | 1.6 | 495 | 1255×715×1020 | ४००×४००/४×φ१४ | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | ४००×४००/४×φ१४ | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | १२६५/१२०० | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | १५१०/१४४० | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | १८५०/१७६० | 1.1 | 890 | 1360×780×1325 | ५५०×५५०/४×φ१९ | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | ५५०×५५०/४×φ१९ | |||||
| 250 | 290 | २५६०/२४४० | 0.9 | 1130 | 1450×810×1360 | ५५०×५५०/४×φ१९ | |||||
| 315 | 340 | ३०६५/२९२० | 0.8 | 1320 | 1495×830×1410 | ५५०×५५०/४×φ१९ | |||||
| 400 | 410 | ३६१५/३४४० | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | ४३३०/४१२० | 0.7 | 1735 | १५५५×८५५×१४९५ | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
शेंडोंगमधील एक मोठा टेक्सटाइल समूह वर्षभर सतत उत्पादन लाइन चालवतो, ज्याची मागणी खूप जास्त असते वीज पुरवठा स्थिरता. प्रकल्प हाताळण्यासाठी अनेक Usune 4000kVA 10kV तेल-मग्न ट्रान्सफॉर्मर वापरतो. पार्कचे मुख्य वीज वितरण. कार्यान्वित झाल्यापासून, उपकरणे कमी आवाजात आणि कमी आवाजासह सहजतेने कार्यरत आहेत ऊर्जा वापर. याने मागील समस्यांचे निराकरण केले—जसे की थ्री-फेज व्होल्टेज अस्थिरता आणि उच्च ऊर्जा वापर वृद्धावस्थेतील ट्रान्सफॉर्मरशी निगडीत—त्यामुळे एंटरप्राइझची वार्षिक वीज आणि O&M प्रभावीपणे कमी होते कापड उत्पादन लाइन्ससाठी स्थिर वीज पुरवठा सुनिश्चित करताना खर्च.
दक्षिण चीनमधील किनारी शहरामध्ये पॉवर ग्रिड अपग्रेड प्रकल्पासाठी, Usune 4000kVA 20kV तेल-विसर्जन केलेले ट्रान्सफॉर्मर प्रीफेब्रिकेटेड सबस्टेशन्स सुसज्ज करण्यासाठी निवडले होते. कॉम्पॅक्ट संरचना आणि मजबूत पर्यावरणीय वैशिष्ट्य अनुकूलनक्षमता, उत्पादन कॉम्पॅक्ट शहरी मांडणीमध्ये उत्तम प्रकारे बसते आणि जटिल बाह्य कार्याचा सामना करते परिस्थिती उपकरणे दोन वर्षांहून अधिक काळ हार्मोनिक हस्तक्षेपाशिवाय आणि स्थिरपणे सुरक्षितपणे कार्यरत आहेत व्होल्टेज आउटपुट, शहरी व्यावसायिक आणि निवासी भागांसाठी वीज पुरवठ्याची गुणवत्ता लक्षणीयरीत्या सुधारते आणि शहराच्या ग्रीड अपग्रेडची कार्यक्षम अंमलबजावणी सुलभ करणे.
हे उत्पादन तीन मुख्य प्रवाहातील व्होल्टेज रेटिंगचे समर्थन करते — 10kV, 20kV आणि 36kV — मानक नागरी आणि औद्योगिक कव्हर वीज वितरण परिस्थिती. हे विशेषतः शहरी आणि ग्रामीण ग्रिड अपग्रेड आणि वीज पुरवठ्यासाठी योग्य आहे औद्योगिक आणि खाण उपक्रम. हे मॉड्यूलर सबस्टेशन आणि प्रीफॅब्रिकेटेड कंटेनराइज्ड सह अखंडपणे समाकलित होते सबस्टेशन्स, सर्व अनुप्रयोगांमध्ये अपवादात्मक अष्टपैलुत्व प्रदर्शित करते.
उत्पादनामध्ये 3D समभुज त्रिकोणी जखमेच्या कोर रचना आहे; चुंबकीय सर्किट गॅपलेस आहे, सह तीन-टप्प्याचे चुंबकीय मार्ग सर्वात लहान आणि समान लांबीचे आहेत, जे मोठ्या प्रमाणात नो-लोड आणि चुंबकीय कमी करतात गळतीचे नुकसान. अचूक सिलिकॉन स्टील शीट कटिंग आणि ऑप्टिमाइझ कॉइल स्ट्रक्चरसह एकत्रित, ते कमी करते ऑपरेटिंग ऊर्जा वापर आणि आवाज. दीर्घकालीन ऑपरेशनमुळे विजेच्या खर्चात लक्षणीय घट होते आणि कार्बन उत्सर्जन, हरित ऊर्जा कार्यक्षमतेसाठी राज्य ग्रीड मानकांचे पूर्णपणे पालन करते.
उपकरणे वर्ग A इन्सुलेशन आणि औद्योगिक-दर्जाच्या अँटी-कॉरोझन कोटिंग्जचा वापर करतात, ज्यामुळे ते तेलाचा सामना करण्यास सक्षम होते. दूषितता, रासायनिक गंज आणि तापमानातील चढउतार—त्याला विविध कठोर कार्यांसाठी योग्य बनवते परिस्थिती नालीदार तेल टाकी युनिटला हवेपासून वेगळे करते, प्रभावीपणे इन्सुलेशन तेल वृद्धत्वास विलंब करते आणि तेल बदल आणि देखभाल वारंवारता कमी करणे. मानक ऑपरेटिंग परिस्थितीत, ट्रान्सफॉर्मर ऑफर करतो ए दीर्घ सेवा आयुष्य आणि कमी देखभाल खर्च, औद्योगिक सारख्या विविध वातावरणात स्थिर कामगिरी सुनिश्चित करणे उत्पादन सुविधा आणि आउटडोअर पॉवर ग्रिड.
