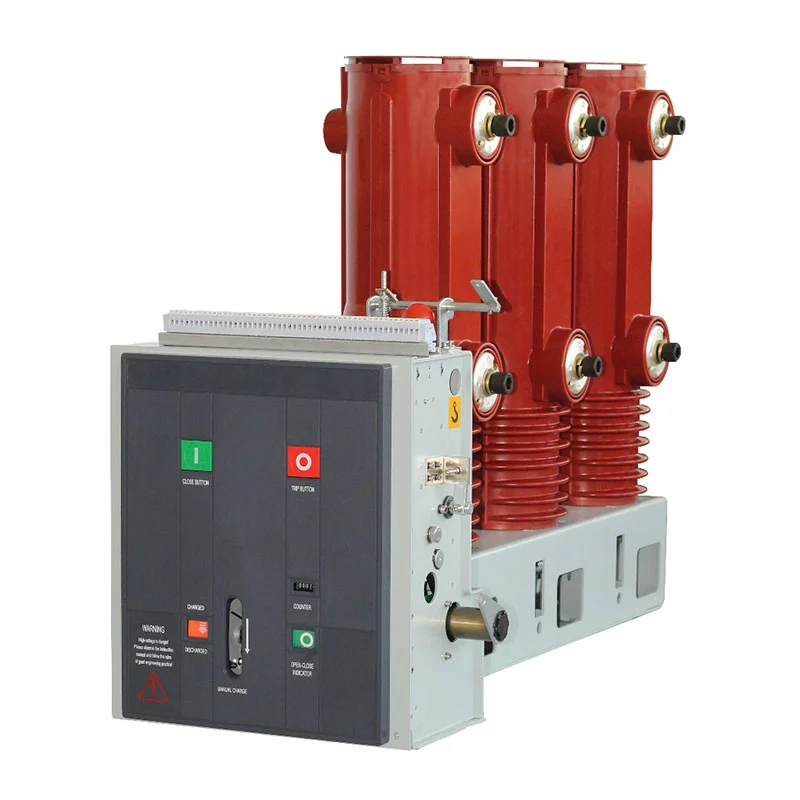

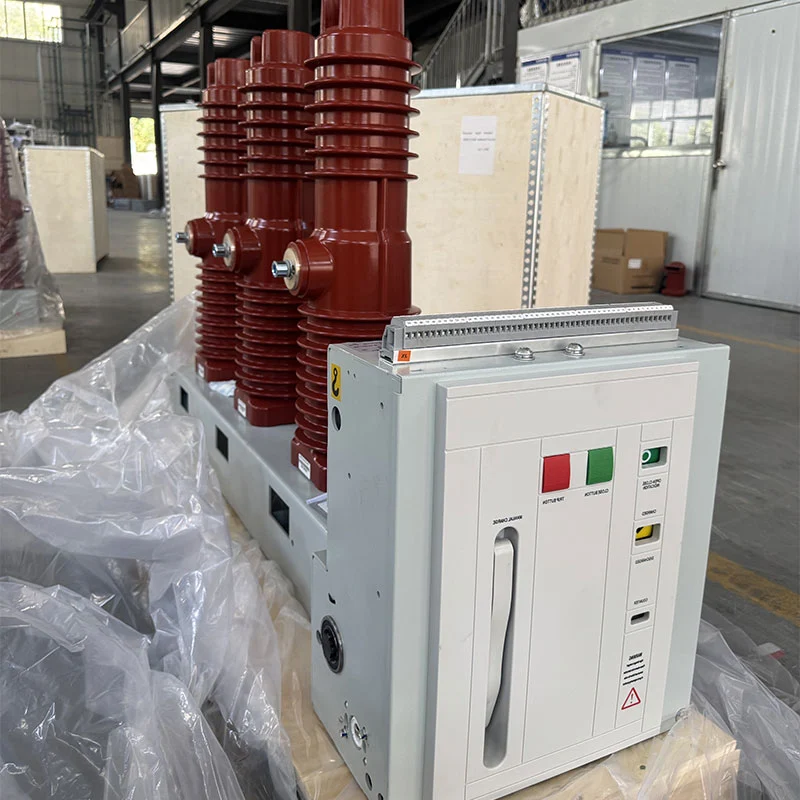

संपूर्ण स्विचगियर कॅबिनेटच्या विपरीत, हे ZN85C-40.5 40.5kV इनडोअर व्हॅक्यूम सर्किट ब्रेकर कोरवर लक्ष केंद्रित करते पॉवर सर्किटचे स्विचिंग फंक्शन. त्याची निश्चित बाजू-माऊंट संरचना, मॉड्यूलर स्प्रिंग ऑपरेटिंग यंत्रणा आणि व्हॅक्यूम व्यत्यय तंत्रज्ञान 40.5kV-क्लास इनडोअर ऍप्लिकेशन्ससाठी एक व्यावहारिक उपाय प्रदान करते, ज्यामध्ये सिस्टीमचा समावेश आहे जेथे वारंवार स्विचिंग ऑपरेशन्स आवश्यक असतात.
ऑपरेटिंग यंत्रणा विशेषतः 40.5kV व्हॅक्यूम सर्किट ब्रेकरच्या वैशिष्ट्यांसाठी डिझाइन केली आहे. ते यांत्रिक आउटपुट वैशिष्ट्यांना अनुमती देऊन ब्रेकर फ्रेममध्ये स्थापित मॉड्यूलर स्प्रिंग यंत्रणा स्वीकारते व्हॅक्यूम इंटरप्टरच्या ऑपरेटिंग आवश्यकतांशी जुळण्यासाठी.
यंत्रणा ब्रेकरच्या वरच्या आणि खालच्या व्यवस्थेभोवती तयार केली गेली आहे आणि त्याचा एकात्मिक भाग बनवते. एकूण रचना. साठी स्थिर आधार प्रदान करताना हे कॉन्फिगरेशन यांत्रिक ट्रांसमिशन मार्ग सुलभ करते बंद करणे आणि उघडणे ऑपरेशन्स.
फिक्स्ड साइड-माउंट केलेले कॉन्फिगरेशन इनडोअर इलेक्ट्रिकल उपकरणांसाठी आहे जेथे ब्रेकर म्हणून स्थापित केले आहे समर्पित स्विचिंग घटक. प्रोजेक्ट डिझाईनवर अवलंबून, कॉन्फिगरेशन जसे की उजवी आउटगोइंग लाइन, टॉप इनकमिंग आणि एम्बेडेड व्यवस्था निवडल्या जाऊ शकतात.
संपूर्ण पैसे काढता येण्याजोग्या स्विचगियर कॅबिनेटच्या तुलनेत, ही रचना प्रकल्प डिझाइनरला लक्ष केंद्रित करण्यास अनुमती देते विशिष्ट नुसार आवश्यक प्राथमिक आणि दुय्यम विद्युत उपकरणांसह ब्रेकर समाकलित करणे प्रणाली व्यवस्था.
बंद होणारी ऊर्जा स्प्रिंग मेकॅनिझममध्ये यांत्रिकरित्या साठवली जाते. मोटरद्वारे ऊर्जा साठवण पूर्ण करता येते किंवा मॅन्युअली ऊर्जा स्टोरेज हँडलसह. मोटार चालवलेल्या ऑपरेशन दरम्यान, ट्रान्समिशन गियर सिस्टम चालवते ऊर्जा संचय शाफ्ट आणि निर्दिष्ट संचयित-ऊर्जा स्थिती गाठेपर्यंत बंद वसंत ऋतु ताण.
ऊर्जा साठवण पूर्ण झाल्यानंतर, राखून ठेवणारी यंत्रणा स्प्रिंगला स्थितीत ठेवते आणि ऊर्जा-साठा ठेवते संबंधित स्थितीत निर्देशक बदल. सहाय्यक स्विच देखील मोटर वीज पुरवठा खंडित करते जेव्हा संचयित-ऊर्जा स्थिती गाठली आहे, ब्रेकर बंद होण्याच्या आदेशासाठी तयार आहे.
क्लोजिंग ऑपरेशन मॅन्युअली क्लोजिंग बटणाद्वारे किंवा इलेक्ट्रिकली कंट्रोलद्वारे सुरू केले जाऊ शकते सर्किट जेव्हा क्लोजिंग इलेक्ट्रोमॅग्नेट चालते तेव्हा संचयित वसंत ऊर्जा कॅमद्वारे सोडली जाते आणि ट्रान्समिशन यंत्रणा.
कनेक्टिंग मेकॅनिझम नंतर इन्सुलेटेड ऑपरेटिंग रॉड चालवते आणि संपर्क बंद स्थितीकडे हलवते संपर्क वसंत ऋतु संकुचित करणे. क्लोजिंग स्ट्रोक पूर्ण झाल्यानंतर, टिकवून ठेवणारी यंत्रणा बंद ठेवते स्थिती आणि सहाय्यक स्विच त्यानुसार बदलतात.
उघडणे स्वहस्ते किंवा इलेक्ट्रिकल ओपनिंग कमांडद्वारे सुरू केले जाऊ शकते. ओपनिंग रिलीझ यंत्रणा अनलॉक करते क्लोजिंग रिटेनर, संपर्काची साठवलेली ऊर्जा आणि ब्रेकिंग स्प्रिंग्स व्हॅक्यूम इंटरप्टर वेगळे करू देते संपर्क
सुरुवातीच्या हालचालीच्या अंतिम टप्प्यात, हायड्रॉलिक बफर उर्वरित यांत्रिक ऊर्जा शोषून घेते आणि विभक्त स्थिती नियंत्रित करते. ही समन्वित यंत्रणा नियंत्रित उघडण्याची प्रक्रिया राखण्यास मदत करते.
प्रकल्पाच्या गरजेनुसार ब्रेकर एसी किंवा डीसी ऑपरेटिंग पॉवरसह कॉन्फिगर केले जाऊ शकते. पुरवले कॉन्फिगरेशनमध्ये AC110/220V आणि DC110/220V कॉइल बंद करणे आणि उघडणे, लवचिकता प्रदान करणे समाविष्ट आहे विविध सबस्टेशन आणि औद्योगिक नियंत्रण प्रणालींसाठी.
क्लोजिंग कॉइलची रेट पॉवर 288W आहे, तर ओपनिंग कॉइल देखील 288W वर निर्दिष्ट केली आहे. सामान्य ऑपरेशन व्होल्टेज श्रेणी क्लोजिंग कॉइलसाठी रेट केलेल्या व्होल्टेजच्या 85%–110% आणि ओपनिंग कॉइलसाठी रेट केलेल्या व्होल्टेजच्या 65%–120% आहे.
एनर्जी स्टोरेज मोटर पुढील क्लोजिंग ऑपरेशनसाठी स्वयंचलित तयारी प्रदान करते. ZYJ220 पुरवले कॉन्फिगरेशन 90W च्या रेट केलेल्या इनपुट पॉवरसह DC220V पॉवर वापरते. रेट केलेल्या ऑपरेटिंग व्होल्टेजवर, ऊर्जा संचयन वेळ 15 सेकंदांपेक्षा जास्त नाही म्हणून निर्दिष्ट केला आहे.
ही व्यवस्था ब्रेकरला आवश्यकतेशिवाय ऑपरेशननंतर त्याची संचयित-ऊर्जा स्थिती पुनर्संचयित करण्यास अनुमती देते सतत मॅन्युअल हस्तक्षेप.
व्हॅक्यूम इंटरप्टर ओपनिंग ऑपरेशन दरम्यान इलेक्ट्रिकल सर्किटमध्ये व्यत्यय आणण्यासाठी जबाबदार आहे. जेव्हा द संपर्क वेगळे केले जातात, व्यत्यय प्रक्रिया व्हॅक्यूम इंटरप्टरमध्ये न होता आत होते एअर-इन्सुलेटेड स्विचिंग चेंबर.
व्हॅक्यूम व्यत्यय आणि स्प्रिंग-ऑपरेट मेकॅनिकल ट्रांसमिशनचे संयोजन ब्रेकरसाठी योग्य बनवते इनडोअर मीडियम-व्होल्टेज ॲप्लिकेशन्स जेथे विश्वासार्ह स्विचिंग कार्यप्रदर्शन आणि पुनरावृत्ती ऑपरेशन आवश्यक आहे.
ZN85C-40.5 मालिकेचे मूळ डिझाइन वारंवार स्विचिंग आवश्यक असलेल्या अनुप्रयोगांचा विचार करते. त्याचे संचालन यंत्रणा 40.5kV व्हॅक्यूम इंटरप्टरच्या वैशिष्ट्यांशी जुळते, तर मोटारीकृत ऊर्जा संचयन सिस्टम वारंवार मॅन्युअल चार्जिंगची आवश्यकता कमी करते.
हे उपकरणे औद्योगिक सुविधा, सबस्टेशन्स आणि पॉवर प्लांटसाठी योग्य बनवते जेथे स्विचिंग ऑपरेशन्स सामान्य विद्युत प्रणाली व्यवस्थापनाचा एक भाग आहे.
ब्रेकर इनडोअर पॉवर डिस्ट्रीब्युशन आणि इलेक्ट्रिकल कंट्रोल सिस्टममध्ये वीज निर्मितीमध्ये समाविष्ट केले जाऊ शकते सुविधा, जेथे इलेक्ट्रिकल सर्किट्सचे विश्वसनीय स्विचिंग आणि संरक्षण आवश्यक आहे.
सबस्टेशन्समध्ये, फिक्स्ड इनडोअर कॉन्फिगरेशन संबंधित हाय-व्होल्टेज इलेक्ट्रिकलमध्ये समाकलित केले जाऊ शकते. प्राथमिक सर्किट व्यवस्था, नियंत्रण योजना आणि संरक्षण आवश्यकतांनुसार प्रणाली.
भरीव विद्युत भार असलेल्या औद्योगिक आणि खाण सुविधांसाठी, ब्रेकर स्विचिंग प्रदान करू शकतो आणि घरातील वीज वितरण प्रणालींमध्ये संरक्षण कार्ये आणि नियमित आवश्यक असलेल्या अनुप्रयोगांसाठी योग्य आहे स्विचिंग ऑपरेशन्स.
क्लोजिंग आणि ओपनिंग ऑपरेशन्स इलेक्ट्रिकली नियंत्रित केल्या जाऊ शकतात, ब्रेकरला एका यंत्रासह एकत्रित केले जाऊ शकते. प्रकल्प डिझाइननुसार स्थानिक किंवा रिमोट ऑपरेशनसाठी योग्य दुय्यम नियंत्रण प्रणाली.
| आयटम | तपशील |
| मॉडेल | ZN85C-40.5 |
| रेट केलेले व्होल्टेज | 40.5kV |
| प्रणाली | थ्री-फेज एसी |
| रेट केलेली वारंवारता | 50Hz |
| स्थापना | इनडोअर |
| रचना | निश्चित बाजूला-आरोहित |
| ऑपरेटिंग यंत्रणा | मॉड्यूलर स्प्रिंग ऑपरेटिंग यंत्रणा |
| ऊर्जा साठवण | मोटारीकृत / मॅन्युअल |
| ऑपरेशन बंद करणे | मॅन्युअल / इलेक्ट्रिकल |
| ओपनिंग ऑपरेशन | मॅन्युअल / इलेक्ट्रिकल |
| बंद कॉइल व्होल्टेज | AC110/220V, DC110/220V |
| ओपनिंग कॉइल व्होल्टेज | AC110/220V, DC110/220V |
| कॉइल पॉवर बंद करणे | 288W |
| उघडत आहे कॉइल पॉवर | 288W |
| ऊर्जा साठवण मोटर | ZYJ220 |
| मोटर रेट केलेले व्होल्टेज | DC220V |
| मोटर रेटेड इनपुट पॉवर | 90W |
| ऊर्जा साठवण वेळ | ≤15से |
| कॉन्फिगरेशन | राईट आउटगोइंग / टॉप इनकमिंग / डिझाइननुसार एम्बेड केलेले |
उपकरणे इनडोअर इंस्टॉलेशनसाठी आहेत आणि उच्च-व्होल्टेजसाठी योग्य वातावरणात वापरली जावीत विद्युत उपकरणे. अंतिम प्रकल्पात सभोवतालचे तापमान, आर्द्रता, उंची, वायुवीजन आणि संपूर्ण इलेक्ट्रिकल कॉन्फिगरेशन निर्धारित करताना इतर पर्यावरणीय परिस्थिती.
ब्रेकर तीव्र कंपन, प्रभाव किंवा गंजणारी पर्यावरणीय परिस्थिती नसलेल्या ठिकाणी स्थापित केले पाहिजे. इन्स्टॉलेशन व्यवस्थेने उपकरणाभोवती पुरेशी ऑपरेटिंग आणि देखभाल जागा देखील सुनिश्चित केली पाहिजे ब्रेकर आणि संबंधित विद्युत घटकांचे आवश्यक यांत्रिक संरेखन राखणे.
Zhejiang Usune Electric Co., Ltd. उत्पादनाची गुणवत्ता, पर्यावरण विषयक एकात्मिक व्यवस्थापन प्रणाली लागू करते. व्यवस्थापन आणि व्यावसायिक आरोग्य आणि सुरक्षा. कंपनीकडे ISO 9001, ISO 14001 आणि ISO 45001 प्रमाणपत्रे आहेत, असेंब्ली आणि तपासणीद्वारे घटक निवडीपासून नियंत्रित उत्पादन प्रक्रियेस समर्थन देणे.
उत्पादन इलेक्ट्रिकल पॅरामीटर्स आणि कॉन्फिगरेशनसह लागू IEC आणि GB मानकांनुसार विकसित केले आहे विशिष्ट प्रकल्प आवश्यकतांनुसार निर्धारित. लागू असलेल्यांसाठी CE प्रमाणपत्र देखील उपलब्ध आहे उत्पादन कॉन्फिगरेशन, आंतरराष्ट्रीय प्रकल्पांसाठी अतिरिक्त दस्तऐवजीकरण समर्थन प्रदान करते.
ZN85C-40.5 40.5kV इनडोअर व्हॅक्यूम सर्किट ब्रेकरचा संदर्भ कॅस-स्पेस रॉकेट लॉन्च प्रोजेक्टमध्ये देण्यात आला आहे, Usune च्या उच्च-व्होल्टेज इलेक्ट्रिकल उपकरणांसाठी एक व्यावहारिक अभियांत्रिकी अनुप्रयोग उदाहरण प्रदान करणे औद्योगिक वातावरण.
ZN85C-40.5 40.5kV इनडोअर व्हॅक्यूम सर्किट ब्रेकर हे प्रामुख्याने स्विचिंग आणि संरक्षण घटक आहे, तर पूर्ण पैसे काढता येण्याजोगे स्विचगियर पॅनल ब्रेकरला बसबार, केबल कंपार्टमेंट्स, कंट्रोल इक्विपमेंटसह समाकलित करते, संरक्षण उपकरणे आणि इतर कॅबिनेट घटक. म्हणून, प्रकल्पासाठी आवश्यक असेल तेव्हा ब्रेकर अधिक योग्य आहे एका मोठ्या विद्युत प्रणालीमध्ये एकत्रीकरणासाठी समर्पित 40.5kV स्विचिंग डिव्हाइस.
| तुलना | ZN85C-40.5 व्हॅक्यूम सर्किट ब्रेकर | मागे घेण्यायोग्य VCB स्विचगियर | कमी-व्होल्टेज वितरण कॅबिनेट |
| मुख्य कार्य | स्विचिंग आणि सर्किट संरक्षण | एमव्ही वितरण आणि स्विचिंग पूर्ण करा | एलव्ही पॉवर वितरण |
| व्होल्टेज वर्ग | 40.5kV | मध्यम व्होल्टेज | कमी व्होल्टेज |
| स्थापना | निश्चित | काढता येण्याजोगा | निश्चित / काढण्यायोग्य |
| मुख्य फोकस | ऑपरेटिंग यंत्रणा आणि व्यत्यय | संपूर्ण कॅबिनेट प्रणाली | वीज वितरण |
| ऊर्जा साठवण | स्प्रिंग यंत्रणा | VCB ऑपरेटिंग यंत्रणा | ACB/MCCB कॉन्फिगरेशनवर अवलंबून असते |
| नियंत्रण | मॅन्युअल / इलेक्ट्रिकल | स्थानिक / इलेक्ट्रिकल | स्थानिक / इलेक्ट्रिकल |
| ठराविक अनुप्रयोग | पॉवर प्लांट, सबस्टेशन, उद्योग | एमव्ही वितरण प्रणाली | कारखाने, इमारती आणि व्यावसायिक सुविधा |
Usune ग्राहकाच्या सिंगल-लाइन आकृतीनुसार योग्य कॉन्फिगरेशन निर्धारित करू शकते, रेट केलेले व्होल्टेज, नियंत्रण शक्ती, स्थापना व्यवस्था आणि ऑपरेटिंग आवश्यकता. हा दृष्टीकोन निवडला आहे याची खात्री करण्यात मदत करतो ब्रेकर आसपासच्या प्राथमिक आणि दुय्यम विद्युत उपकरणांशी सुसंगत आहे.
विशेष नियंत्रण व्होल्टेज, स्थापना व्यवस्था किंवा ऑपरेटिंग आवश्यकता असलेल्या प्रकल्पांसाठी, तांत्रिक उत्पादनापूर्वी कॉन्फिगरेशनवर चर्चा केली जाऊ शकते. हे ZN85C-40.5 40.5kV इनडोअर व्हॅक्यूम सर्किट ब्रेकरला परवानगी देते निश्चित मानक कॉन्फिगरेशनवर अवलंबून न राहता प्रत्यक्ष विद्युत प्रणालीशी जुळवून घ्या.
हे इनडोअर 40.5kV व्हॅक्यूम सर्किट ब्रेकर आहे जे विद्युत नियंत्रण आणि पॉवर प्लांटमधील संरक्षणासाठी डिझाइन केलेले आहे, सबस्टेशन, औद्योगिक सुविधा आणि खाण उपक्रम.
ZN85C-40.5 काढता येण्याजोग्या ट्रॉलीच्या संरचनेऐवजी, एक निश्चित साइड-माउंट कॉन्फिगरेशन वापरते.
होय. स्प्रिंग मेकॅनिझम मॅन्युअल एनर्जी स्टोरेज आणि मॅन्युअल ऑपरेशनला समर्थन देते, तर इलेक्ट्रिकल ऑपरेशन देखील आहे उपलब्ध.
क्लोजिंग आणि ओपनिंग कॉइल्स AC110/220V किंवा DC110/220V साठी प्रोजेक्टच्या गरजेनुसार कॉन्फिगर केले जाऊ शकतात.
ZYJ220 मोटर कॉन्फिगरेशनची निर्दिष्ट ऊर्जा साठवण वेळ रेट केलेल्या व्होल्टेजवर ≤15 सेकंद आहे.
होय. उत्पादन वारंवार ऑपरेशन आवश्यक असलेल्या अनुप्रयोगांसाठी डिझाइन केले आहे, लागू कार्याच्या अधीन आहे अटी आणि तांत्रिक कॉन्फिगरेशन.
होय. Usune प्रकल्प रेखाचित्रे, इलेक्ट्रिकल पॅरामीटर्स, नियंत्रण आवश्यकता आणि त्यानुसार उत्पादन कॉन्फिगर करू शकते स्थापना अटी.
