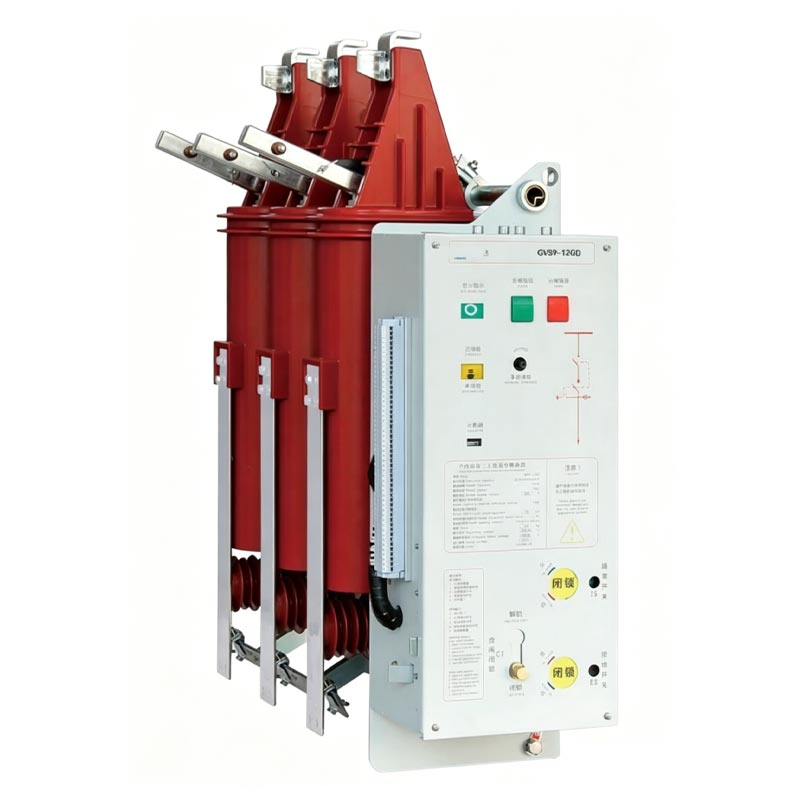

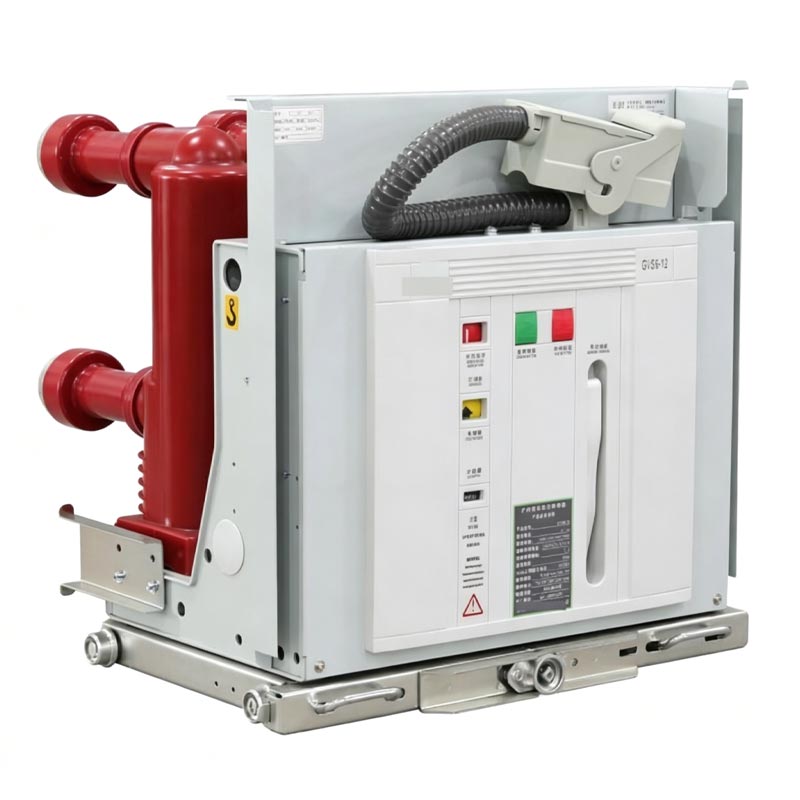

Hv इनडोअर व्हॅक्यूम सर्किट ब्रेकर

एचव्ही इनडोअर व्हॅक्यूम सर्किट ब्रेकर हा इनडोअर हाय-व्होल्टेज थ्री-पोझिशन व्हॅक्यूम सर्किट ब्रेकर आहे, ज्याची स्थिती "सुरक्षित, विश्वासार्ह, कार्यक्षम, देखभाल-मुक्त आणि सर्व परिस्थितींशी जुळवून घेणारा." हे 3.6-12kV पॉवरसाठी योग्य आहे प्रणाली, पारंपारिक सर्किट ब्रेकर्सच्या वेदना बिंदूंना संबोधित करते आणि पॉवरसाठी कोर संरक्षण युनिट म्हणून काम करते ग्रिड आणि औद्योगिक उपकरणे.

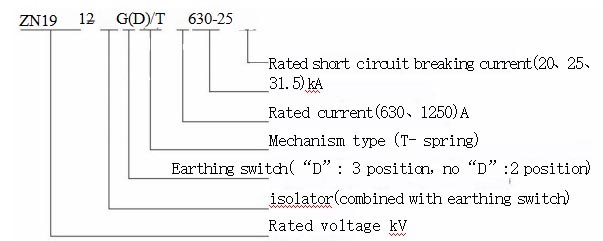

आयटम कोड आणि अर्थ

टीप: ग्राउंडिंग स्विच नसल्यास, ग्राउंडिंग ऑपरेशन शाफ्ट इंटरलॉकिंग शाफ्ट म्हणून कार्य करते आणि परिमाणे अपरिवर्तित रहा.

मुख्य फायदे

1. सुपीरियर इलेक्ट्रोमेकॅनिकल परफॉर्मन्स आणि दीर्घ आयुष्य

स्थिर यांत्रिक संरचना आणि उत्कृष्ट विद्युत कार्यक्षमता. साठी यांत्रिक आयुर्मान 3000 चक्रांपर्यंत पोहोचते स्विचेस डिस्कनेक्ट करा, सर्किट ब्रेकर्ससाठी 10000 सायकल आणि ग्राउंडिंग स्विचसाठी 3000 सायकल. मुख्य सर्किट सॉलिड-स्टेट एम्बेडेड पोल वापरते, पर्यावरण अनुकूलता आणि इन्सुलेशन विश्वसनीयता सुधारते, साध्य करते देखभाल-मुक्त ऑपरेशन आणि देखभाल खर्च कमी करणे.

2. मॉड्यूलर डिझाइन आणि सोयीस्कर ऑपरेशन

मॉड्युलर फ्रेम अनेक मुख्य घटकांना एकत्रित करते, एक लघु डिझाइन प्राप्त करते. ऑपरेटिंग यंत्रणा करू शकते मॅन्युअल ऑपरेशन, एसी/डीसी एनर्जी स्टोरेज आणि रिमोट कंट्रोलला समर्थन देणारे, स्वतंत्रपणे बदलले आणि राखले जावे, वेगवेगळ्या ऑपरेशनल गरजांशी जुळवून घेणे आणि कार्यक्षमता सुधारणे.

3. गैरव्यवहार रोखण्यासाठी एकाधिक संरक्षणे

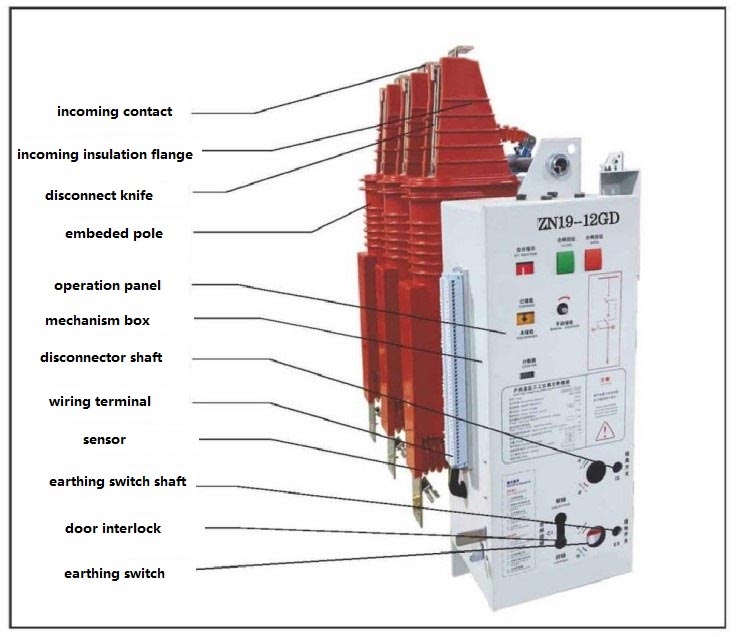

HV इनडोअर व्हॅक्यूम सर्किट ब्रेकर सर्वसमावेशक इलेक्ट्रोमेकॅनिकल इंटरलॉकिंग उपकरणांनी सुसज्ज आहे. द डिस्कनेक्टरला ट्रिपिंगनंतर दृश्यमान ब्रेक असतो, कॅबिनेटचा दरवाजा ग्राउंडिंग स्विचसह इंटरलॉक केलेला असतो आणि आउटगोइंग लाइन कॉन्टॅक्टलेस लाईव्ह-लाइन इंडिकेटर सेन्सरने सुसज्ज आहे, सर्वसमावेशकपणे ऑपरेशनल आणि उपकरणे सुरक्षा.

4. अष्टपैलू अनुप्रयोग

हे विविध कॅबिनेट प्रकारांशी जुळवून घेते आणि पुढे आणि उलट दिशानिर्देशांमध्ये स्थापित केले जाऊ शकते. विविध साठी योग्य लोड, हे विशेषतः वारंवार ऑपरेशन आणि एकाधिक शॉर्ट-सर्किट करंट असलेल्या परिस्थितींसाठी योग्य आहे व्यत्यय, विविध वीज वितरण गरजा पूर्ण करणे.

कोर तांत्रिक पॅरामीटर्स

रिअल-वर्ल्ड ॲप्लिकेशन केस

पूर्व चीनमधील मध्यम आकाराच्या औद्योगिक आणि खाण उद्योगातील केस स्टडी उत्पादनाच्या व्यावहारिकतेची पडताळणी करते मूल्य: एंटरप्राइझच्या 10kV उर्जा वितरण प्रणालीमध्ये मूळतः पारंपारिक ऑइल सर्किट ब्रेकर्सचा वापर केला गेला, ज्याचा त्रास सहन करावा लागला. उच्च नुकसान, जटिल देखभाल आणि उच्च अपयश दर (8%) पासून. एचव्ही सह दोषपूर्ण सर्किट बदलल्यानंतर 2023 मध्ये इनडोअर व्हॅक्यूम सर्किट ब्रेकर, देखभाल-मुक्त ऑपरेशन साध्य केले गेले, वार्षिक देखभालमध्ये 30,000 RMB बचत खर्च, उर्जेचा वापर 68% ने कमी करणे, अपयशाचा दर 1% पेक्षा कमी करणे आणि 18 साठी स्थिर ऑपरेशन सुनिश्चित करणे अयशस्वी महिने. हे "खर्चात कपात, कार्यक्षमतेत सुधारणा आणि सुरक्षा," एक पुरवठादार म्हणून Usune च्या व्यावसायिक क्षमतांचे प्रदर्शन.

उत्पादन वापर आणि देखभाल सूचना

1. लागू ऑपरेटिंग अटी

HV इनडोअर व्हॅक्यूम सर्किट ब्रेकर ≤1000m, भूकंपाची तीव्रता ≤8 उंचीसह घरातील वातावरणासाठी योग्य आहे अंश, आणि कोणतेही स्फोटक गंज किंवा तीव्र कंपन नाही, दररोज सरासरी आर्द्रता <95% आणि मासिक सरासरी आर्द्रता <90%. 1000m पेक्षा जास्त उंचीसाठी, निवड करताना व्यावसायिक गणना करणे आवश्यक आहे.

2. ऑपरेटिंग प्रक्रिया

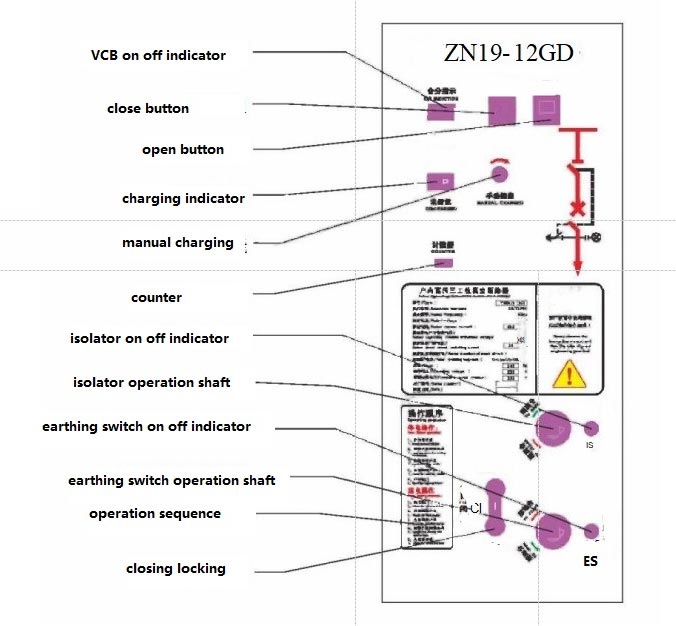

मॅन्युअल आणि इलेक्ट्रिक ऑपरेशनला समर्थन देते: मॅन्युअल ऑपरेशनसाठी ऊर्जेसाठी समर्पित ऊर्जा स्टोरेज हँडल आवश्यक आहे सर्किट ब्रेकर बंद करण्यापूर्वी आणि उघडण्यापूर्वी स्टोरेज; इलेक्ट्रिक ऑपरेशनसाठी दुय्यम उर्जेशी कनेक्शन आवश्यक आहे पुरवठा, ऊर्जा संचयन आणि नियंत्रण बटणाद्वारे ऑपरेशन. अलग करणारा स्विच घड्याळाच्या दिशेने उघडतो आणि बंद होतो घड्याळाच्या उलट दिशेने. सुरक्षिततेसाठी कॅबिनेट दरवाजा आणि ग्राउंडिंग स्विच एकमेकांना जोडलेले आहेत.

3. देखभाल आवश्यकता

संपूर्ण युनिट देखभाल-मुक्त आहे; बाह्य नुकसान असल्यास व्हॅक्यूम इंटरप्टरची तपासणी केली पाहिजे संशयित ऑपरेटिंग मेकॅनिझमची नियमित तपासणी करणे आवश्यक आहे आणि 5 वर्षांनी बाहेरील भाग स्वच्छ करणे आवश्यक आहे. ऑपरेशन किंवा देखभाल नंतर. देखभाल पात्र कर्मचाऱ्यांनी केली पाहिजे; सहाय्यक वीज पुरवठा प्रथम डिस्कनेक्ट केले पाहिजे.

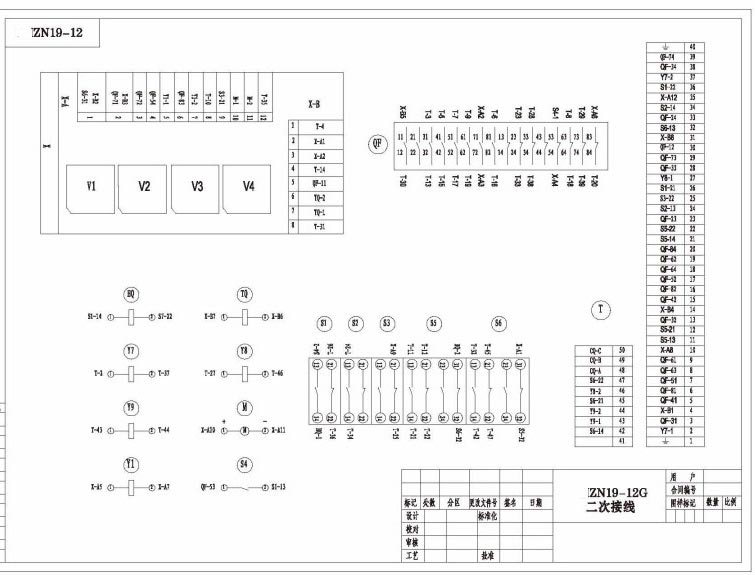

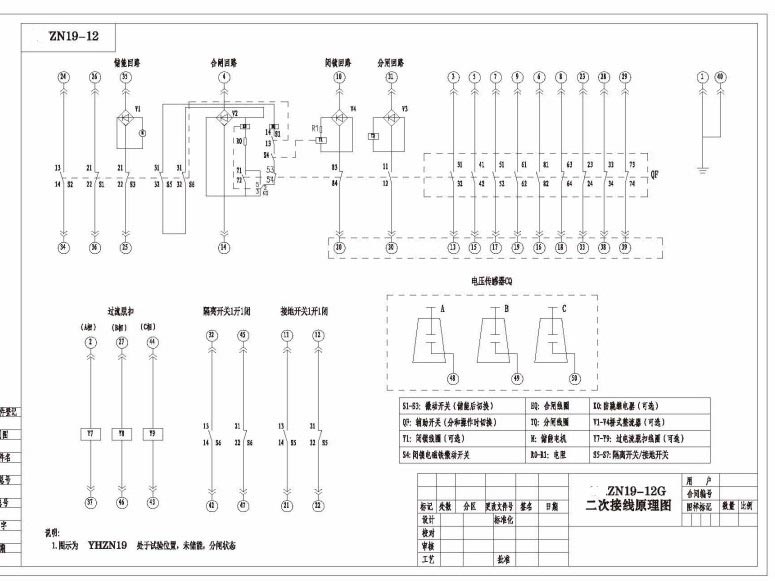

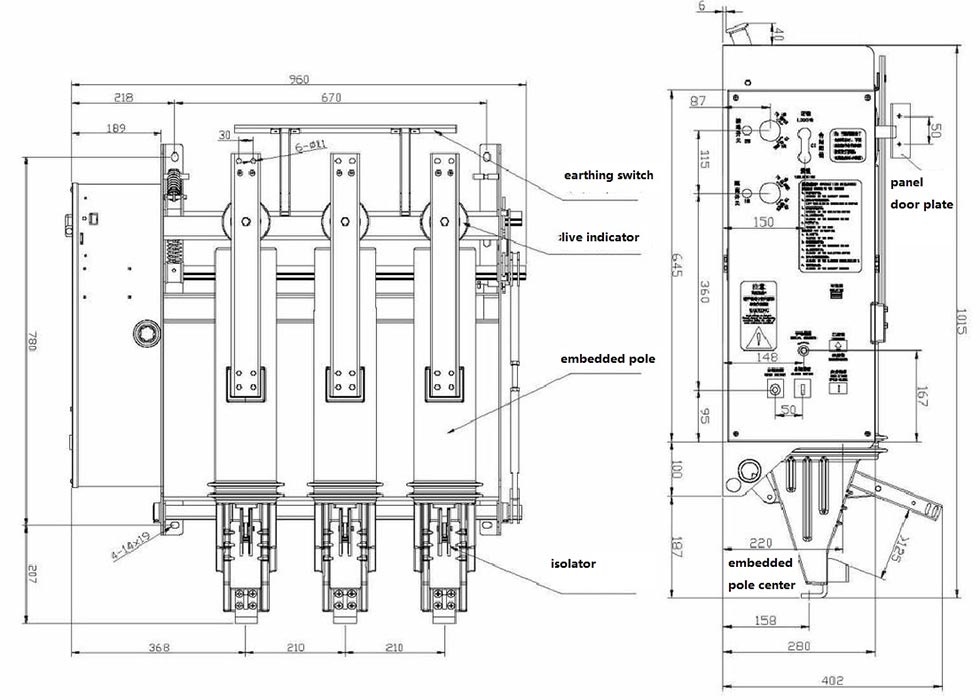

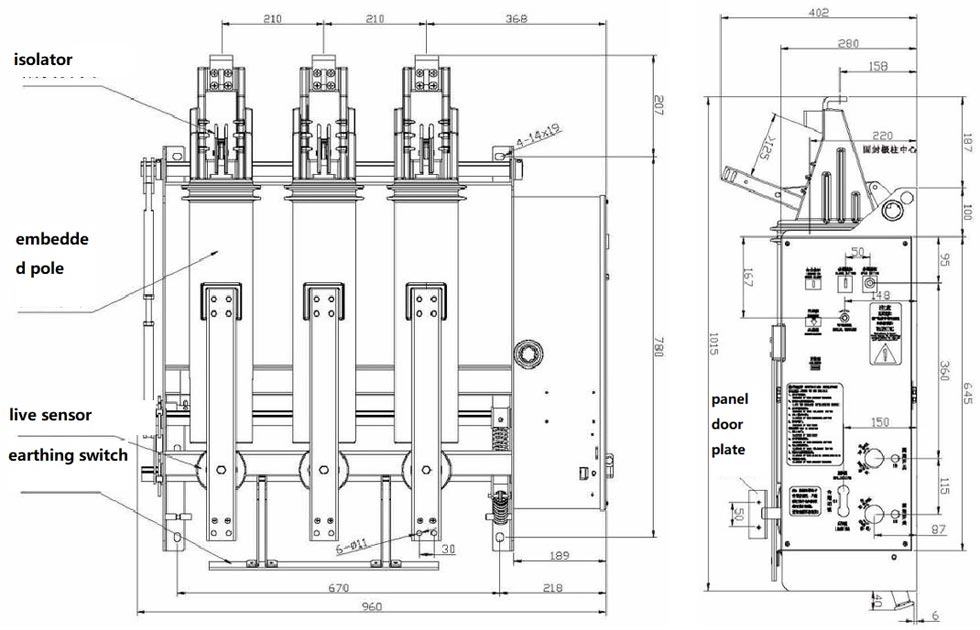

बाह्य परिमाण आणि वायरिंग आकृती

ZN19-12GD/(1250)-(31.5) इनव्हर्शन इंस्टॉलेशन

ZN19-12GD/(1250)-(31.5) सामान्य स्थापना

ब्रँड हमी आणि भागीदारी फायदे

एक व्यावसायिक निर्माता म्हणून, Usune कडे आधुनिक कारखाना आहे. आमचा HV इनडोअर व्हॅक्यूम सर्किट ब्रेकर जातो कारखाना सोडण्यापूर्वी कठोर कामगिरी आणि यांत्रिक ब्रेक-इन चाचणी; पॅकेजिंग आणि वाहतूक आहे उपकरणे चांगल्या स्थितीत येतात याची खात्री करण्यासाठी प्रमाणित. चीनमधील उच्च-गुणवत्तेचा घरगुती पुरवठादार म्हणून, Usune सानुकूलित उपाय, सर्वसमावेशक विक्रीनंतरची सेवा आणि जलद वितरण प्रदान करते. आमची उत्पादने परदेशात निर्यात केली जातात, आमच्या उत्कृष्ट गुणवत्तेसाठी आम्हाला उद्योगात एक पसंतीची निवड बनवत आहे आणि आम्ही वापरकर्त्यांना सतत विश्वसनीय प्रदान करतो वीज वितरण उपाय.
