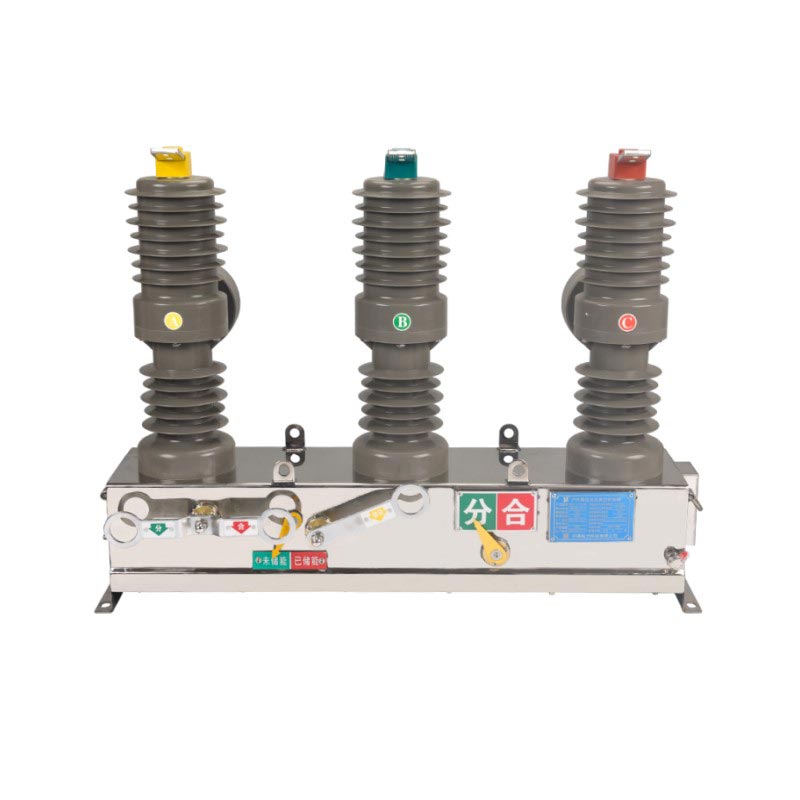

11 kV पोल आरोहित व्हॅक्यूम सर्किट ब्रेकर

Usune ZW32-12 11 kV पोल माऊंट केलेले व्हॅक्यूम सर्किट ब्रेकर हा बाह्य पोल-माउंट केलेला व्हॅक्यूम सर्किट ब्रेकर आहे विशेषतः 10kV–12kV वीज वितरण प्रणालीसाठी डिझाइन केलेले. यासाठी उच्च-विश्वसनीयता व्हॅक्यूम इंटरप्टर वापरते चाप विझवणे, अचूकपणे आणि सुरक्षितपणे विविध प्रवाह चालू आणि बंद करणे. त्याची मजबूत यांत्रिक रचना समर्थन करते वारंवार ऑपरेशन आणि वारंवार स्विचिंग आवश्यक असलेल्या परिस्थितींसाठी योग्य आहे.

- रेट केलेले व्होल्टेज: 12kV (10kV/11kV प्रणालीशी सुसंगत)
- वारंवारता: 50/60Hz
- टप्प्यांची संख्या: थ्री-फेज एसी
- इन्सुलेशन: आउटडोअर-ग्रेड अँटी-एजिंग आणि गंज-प्रतिरोधक साहित्य
- ऑपरेशन पद्धत: मॅन्युअल/इलेक्ट्रिक, बुद्धिमान नियंत्रकांशी सुसंगत

मुख्य वैशिष्ट्ये आणि फायदे

1. सुपीरियर ब्रेकिंग परफॉर्मन्स

- वेगवान व्हॅक्यूम आर्क विझवण्याची गती, लहान ब्रेकिंग वेळ आणि उच्च ऑपरेशनल स्थिरता;
- उत्कृष्ट शॉर्ट-सर्किट ब्रेकिंग क्षमता, प्रभावीपणे रेषा आणि उपकरणांचे संरक्षण करते;
- दीर्घ यांत्रिक आणि विद्युत जीवन, वारंवार ऑपरेशनच्या परिस्थितीसाठी योग्य.

2. बुद्धिमान "चार रिमोट" कार्ये

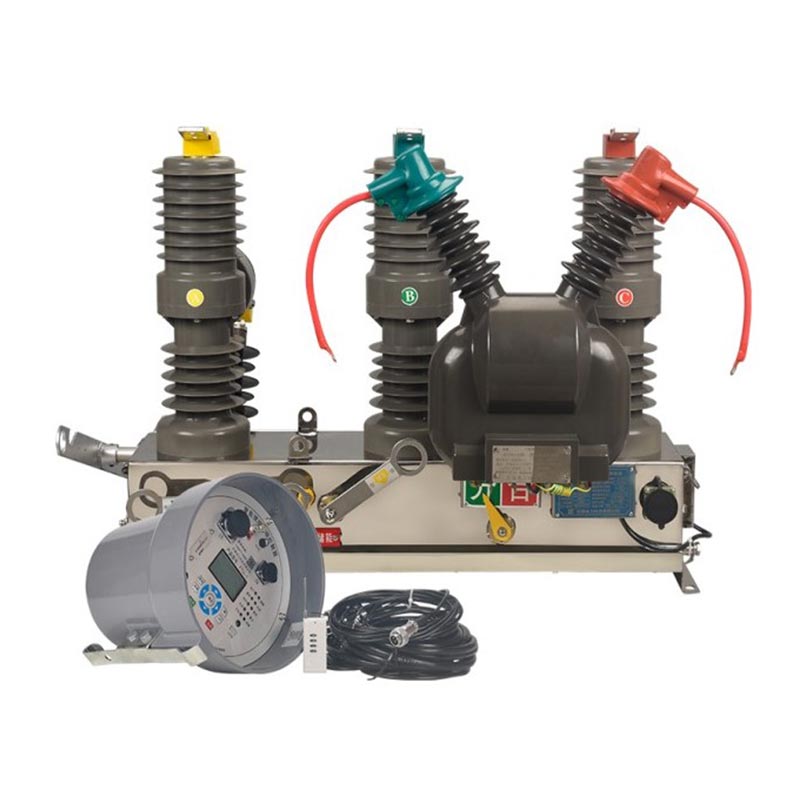

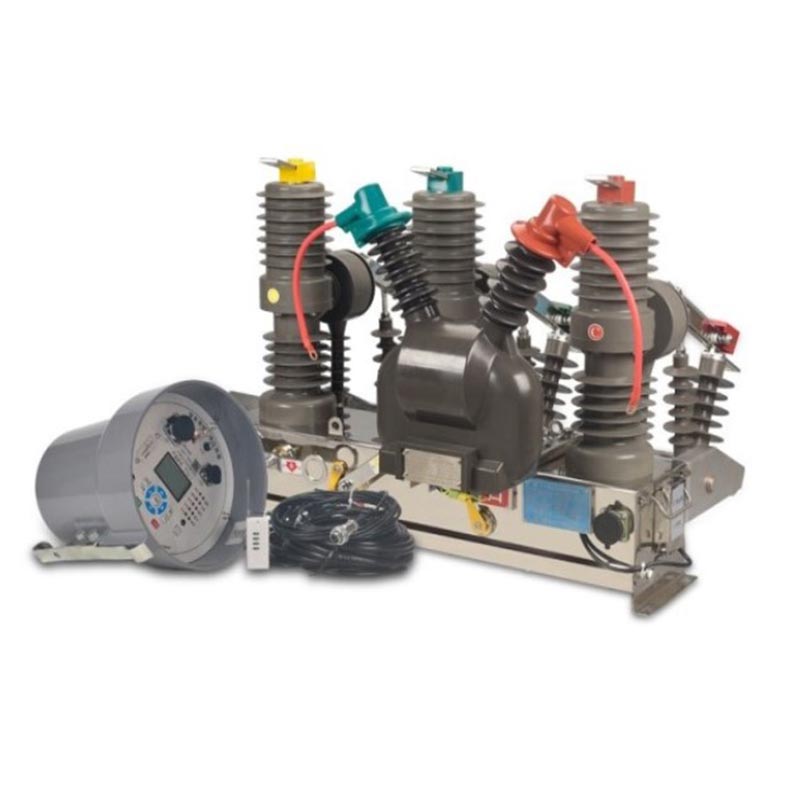

Usune इंटेलिजेंट कंट्रोलरसह जोडल्यास, ते स्वयंचलित रीक्लोजर तयार करू शकते, हे लक्षात घेऊन:
- रिमोट कंट्रोल: डिस्पॅच सेंटरद्वारे रिमोट ओपनिंग आणि क्लोजिंग ऑपरेशन;
- टेलीमेट्री: करंट, व्होल्टेज, पॉवर आणि एनर्जी डेटाचे रिअल-टाइम मॉनिटरिंग;
- रिमोट सिग्नलिंग: सक्रियपणे उपकरणाची स्थिती, अलार्म आणि दोष माहितीचा अहवाल देणे;
- रिमोट ऍडजस्टमेंट: ऑनलाइन सेटिंग आणि संरक्षण पॅरामीटर्समध्ये बदल.

3. टिकाऊ बाह्य डिझाइन

- पूर्णपणे संलग्न IP54+ संरक्षण रेटिंग, डस्टप्रूफ, रेनप्रूफ आणि कंडेन्सेशन-प्रूफ;
- -40℃ ते +70℃ पर्यंतच्या वातावरणात स्थिर ऑपरेशन, मीठ स्प्रे, ओलावा आणि प्रदूषणास प्रतिरोधक;
- कॉम्पॅक्ट स्ट्रक्चर, पोल-माउंट करण्यायोग्य, स्थापित करणे सोपे आणि कमीतकमी देखभाल आवश्यक आहे.

रिअल-वर्ल्ड ॲप्लिकेशन केस

1. प्रकल्प

चीनच्या अनहुई प्रांतातील ग्रामीण पॉवर ग्रिड ऑटोमेशन अपग्रेड प्रकल्प

2. पार्श्वभूमी

ग्रामीण पॉवर ग्रिडमध्ये वारंवार क्षणिक बिघाड (विजांचा झटका, झाडाचा संपर्क), फॉल्ट पृथक्करण गती आणि एक मोठ्या प्रमाणात वीज खंडित होण्याचा उच्च धोका.

3. उपाय

120 Usune ZW32-12 रीक्लोजर 10kV ओव्हरहेड लाईन्ससाठी पोल-माउंटेड रीक्लोजर म्हणून बुद्धिमान नियंत्रकांसह तैनात करा.

4. अर्ज परिणाम:

- फॉल्ट आयसोलेशन: शॉर्ट-सर्किट दोषांसाठी 50ms च्या आत स्वयंचलित ट्रिपिंग, 1 मिनिटात वीज पुनर्संचयित दोष नसलेली क्षेत्रे;
- क्षणिक दोष निर्मूलन: स्वयंचलित रीक्लोजिंग 85% तात्पुरती वीज खंडित करते;
- रिमोट मॅनेजमेंट: "चार रिमोट" फंक्शन्स ऑन-साइट तपासणी वर्कलोड 60% कमी करतात आणि डिस्पॅच सुधारतात कार्यक्षमता 70%;

- विश्वासार्हता: दोन वर्षांहून अधिक ऑपरेशननंतर, अपयश (MTBF) दरम्यानची सरासरी वेळ >85,000 तास आहे कोणत्याही मोठ्या दोषांशिवाय, 30,000 हून अधिक ग्रामीण वापरकर्त्यांसाठी वीज पुरवठ्याची विश्वासार्हता सुधारणे.

मुख्य तांत्रिक मापदंड

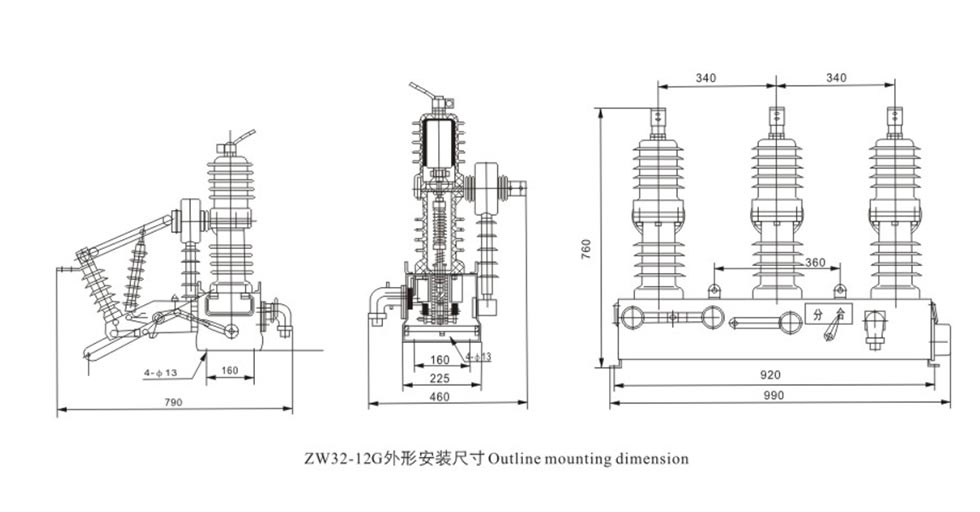

बाह्य परिमाण

प्रकल्प संदर्भ

कॅस-स्पेस रॉकेट लाँच प्रकल्प

चाचणी अहवाल

वारंवार विचारले जाणारे प्रश्न

Q1: ZW32-12 11 kV पोल माउंटेड व्हॅक्यूम सर्किट ब्रेकर वारंवार ऑपरेशनच्या परिस्थितीसाठी योग्य का आहे?

A: त्याच्या व्हॅक्यूम इंटरप्टरमध्ये कमी संपर्क पोशाख आणि दीर्घ विद्युत आयुष्य आहे; त्याची अचूक स्प्रिंग ऑपरेटिंग यंत्रणा उच्च यांत्रिक स्थिरता आहे (यांत्रिक ऑपरेशन संख्या ≥10,000 वेळा); त्याची सामग्री आणि रचना आहे थकवा-प्रतिरोधक, वारंवार ऑपरेशन्स दरम्यान स्थिर कार्यप्रदर्शन राखणे, ते वारंवार करण्यासाठी योग्य बनवते कॅपेसिटर बँका आणि इंडस्ट्रियल लाईन्स यांसारखी परिस्थिती बदलणे.

Q2: "चार रिमोट" फंक्शन्स कसे लागू केले जातात?

A: ZW32-12 ला Usune FTU कंट्रोलरशी RS-485 किंवा वायरलेस (4G/LoRa) द्वारे कनेक्ट करा. कंट्रोलर डिव्हाइस गोळा करतो डेटा, मास्टर स्टेशनशी संप्रेषण करते आणि रिमोट कमांड्स कार्यान्वित करते, ज्यामुळे रिमोट कंट्रोल प्राप्त होते, रिअल-टाइम टेलिमेट्री, स्टेटस रिमोट सिग्नलिंग आणि ऑनलाइन रिमोट ऍडजस्टमेंट फंक्शन्स.

Q3: बाह्य वापरासाठी कोणती देखभाल आवश्यक आहे?

A: हे उत्पादन अक्षरशः देखभाल-मुक्त आहे. नियमित तपासणीची शिफारस केली जाते:
- प्रत्येक 1-2 वर्षांनी: सील, फास्टनर्स आणि इन्सुलेशन कार्यप्रदर्शन तपासा;
- दर 2-3 वर्षांनी: व्हॅक्यूम इंटरप्टरची अखंडता तपासा आणि संपर्क प्रतिकार मोजा;
- दर 5 वर्षांनी: यांत्रिक आणि विद्युत कार्यक्षमतेचे सर्वसमावेशक कॅलिब्रेशन करा. Usun प्रदान आजीवन तांत्रिक समर्थन आणि प्रशिक्षण सेवा.

निष्कर्ष

Usune ZW32-12 11 KV पोल माउंटेड व्हॅक्यूम सर्किट ब्रेकर उत्कृष्ट कामगिरी, बुद्धिमान ऑपरेशन, आणि टिकाऊपणा. चीनमधील अग्रगण्य निर्माता म्हणून, Usune शहरी आणि शहरी परिस्थितीशी जुळवून घेत विश्वसनीय उत्पादन गुणवत्ता सुनिश्चित करते ग्रामीण पॉवर ग्रीड्स, औद्योगिक उद्याने आणि नवीन ऊर्जा प्रणाली, ज्यामुळे ते आधुनिक पॉवरमध्ये प्राधान्यकृत उपकरणे बनतात वितरण क्षेत्र. त्याच्या परिपक्व फील्ड अनुप्रयोग अनुभव आणि सर्वसमावेशक तांत्रिक समर्थनासह, Usune आहे जागतिक उर्जा पायाभूत सुविधा क्षेत्रातील एक विश्वासू पुरवठादार आणि निर्माता बनणे.
